Składarko – sklejarka przeznaczona do produkcji kopert wyposażona w podajnik wysokiego stosu APR Solutions COMPACT

Składarko – sklejarka przeznaczona do produkcji kopert, mająca także wiele innych dodatkowych zastosowań.



Maszyna nowej konstrukcji, opracowana w celu realizacji:

  1. Kopert C3, C4, C5, DL, C6, C7, C8, C9, C10
  2. Kopert RA3, RA4, SRA3, SRA4
  3. Teczek prostych z jedną lub dwiema kieszeniami
  4. Teczek z przegródkami oraz teczek prezentacyjnych z wewnętrznymi kieszeniami na dokumenty
  5. Kopert na płyty CD/DVD z jedną lub dwiema kieszeniami
  6. Okładek ze skrzydełkami
  7. Pudełek liniowych
  8. Nakładania taśmy dwustronnej na plakaty, koperty, koperty na płyty CD/DVD oraz pudełka (opcja)



Maszyna COMPACT składa się z:

  • Podajnika wysokiego stosu
  • Taśmy transportowej służącej do aplikacji topliwego kleju lub taśmy dwustronnej
  • Płyty zaginającej z jedną kieszenią
  • Systemu automatycznego zbierania
  • Urządzenia do aplikacji topliwego kleju „Hot melt” z 2 pistoletami



Dane techniczne:

Format:

max 720 x 1020 mm

min 120 x 120 mm

Gramatura papieru: 80 g/m² z podajnikiem wysokiego stosu
Max prędkość mechaniczna: 120 m/min.
Podłączenie elektryczne: 4 kW, 400 V 3 fazy + N + E 50 Hz
Powietrze sprężone: 10 BAR z podłączeniem z ½ cala





Główne cechy podajnika wysokiego stosu:

  • Szybkie i precyzyjne nakładanie
  • Podajnik wysokiego stosu likwiduje ograniczenia należące do klasycznych podajników
  • Umożliwia pracę z mniejszymi i bardziej złożonymi formatami, a także z niskimi gramaturami
  • Zmniejsza straty



Podajnik wysokiego stosu – dane techniczne:

Ten rodzaj podajnika nadaje się do pracy z papierem o gramaturze od 80 gr/m².

  • Maksymalny format: 720 x 1020 mm
  • Minimalny format: 80 x 100 mm
  • Gramatura papieru: od 80 do 300 gr
  • System ssania od góry
  • 4 dmuchawy powietrza na wszystkich stronach arkusza
    • - 1 tylna dmuchawa oraz nr 2 boczne dmuchawy ruchome
    • - 1 przednia dmuchawa nieruchoma
  • Urządzenie kontrolne podwójnego arkusza z grubościomierzem
  • Elektroniczna kontrola regulacji odstępu między arkuszami



Taśma transportowa służąca do aplikacji kleju lub taśmy dwustronnej

  • Taśma transportowa z silnikiem
  • System zginania dla wykonania 1 lub 2 klapek bocznych
  • System zginania dla wykonania kieszeni bocznej
  • Nadająca się do instalowania urządzenia do nakładania kleju topliwego lub nietopliwego
  • 2 regulowane elektrozawory
  • 1 fotokomórka
  • Zginanie klapek bocznych: od 10 do 100 mm
  • Zginanie mieszków bocznych: od 10 do 100 mm – od 150 do 300 gr/m²



Płyta zaginająca

  • 1 kieszeń zaginająca dla zginania liniowego
  • Osłona służąca do eliminacji hałasu na górnej części płyty
  • Płyta zaginająca z czterema wałkami służącymi do zaginania (średnica 60 mm) o ruchomych sektorach oraz z powłoką gumową zapobiegającą brudzeniu
  • Możliwość liniowego zginania do 400 gr
  • Zginanie w kieszeni: 60 mm, max. 500 mm
  • 1 szeroki deflektor do wyjścia papieru



Urządzenie do aplikacji topliwego kleju „Hot melt”

  • System kontrolny aplikacji kleju
  • Zbiornik do topienia kleju do 5 kg
  • Urządzenie kontrolne temperatury kleju
  • 2 pistolety oraz 2 rury termiczne o długości +/- 1,5 m
  • Podłączenie elektryczne 5,8 kW



Automatyczny system zbierania

  • Nastawny i samodzielny stół zbierania z taśmą transportową o dużej pojemności
  • Elektroniczne urządzenie kontrolne zbiórki
  • Urządzenie kontrolne prędkości przyciskiem

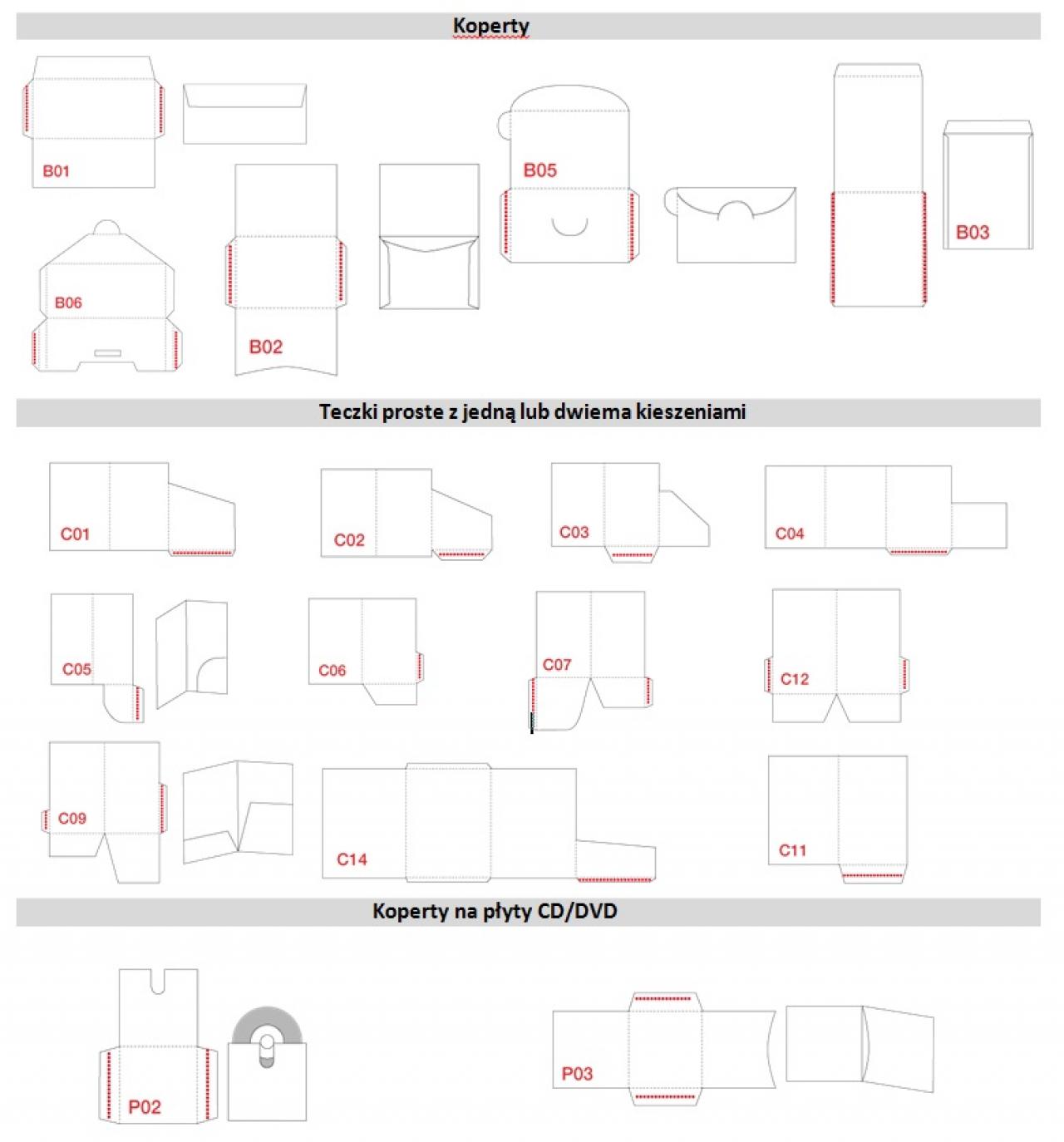

Kilka produktów możliwych do realizacji z maszyną Compact







Opcje:



RAP Aplikator taśmy dwustronnej:

PLC steruje aplikacją taśmy dwustronnej w celu bardzo precyzyjnej kontroli, który jest wyposażony w bardzo łatwy do obsługi program.

Do programowania PLC nie jest konieczny doświadczony operator. Ekran dotykowy pozwala na stosowanie programu również poprzez niedoświadczonych operatorów.

Możliwość dodania aż do 4 aplikatorów RAP lub 2 aplikatorów RAP + 2 aplikatorów RAP STRIP



Dane techniczne aplikatora taśmy dwustronnej RAP:

Min - max szerokość taśmy:

od 9 mm do 25 mm, opcjonalnie do 50 mm i 100 mm

Max średnica zewnętrzna rolki:

480 mm

Średnica wewnętrzna rolki:

76 mm

Zasilanie:

Elektropneumatyczne

Produkcja:

W zależności od formatu i rodzaju papieru oraz od długości aplikacji taśmy





VERTIGO jednostka obracająca



Jednostka obracająca VERTIGO to element o nastawnej wysokości, który może być dodany do każdej z naszych maszyn, po głównym korpusie.



Dane techniczne

  • Niezależny stół o nastawnej wysokości z taśmą o dużej pojemności
  • Opracowany do dodania 1 lub 2 aplikatorów taśmy dwustronnej RAP albo 1 RAP oraz 1 RAP STRIP aplikator taśmy zrywającej Tear Tape
  • Regulacja prędkości przyciskiem
  • Specjalny system obracający 90°
  • Boczne wyrównanie przed nakładaniem taśmy dwustronnej lub taśmy zrywającej Tear Tape
  • Format elementu do wkładania: max 700 x 700 mm min 200 x 150 mm
  • Gramatura: od 80 do 800 gr
  • Prędkość mechaniczna: 100 m/min
  • 1 taśma transportowa
  • 2 wydłużone kołowe systemy transportowe „Bruco” o regulowanym docisku

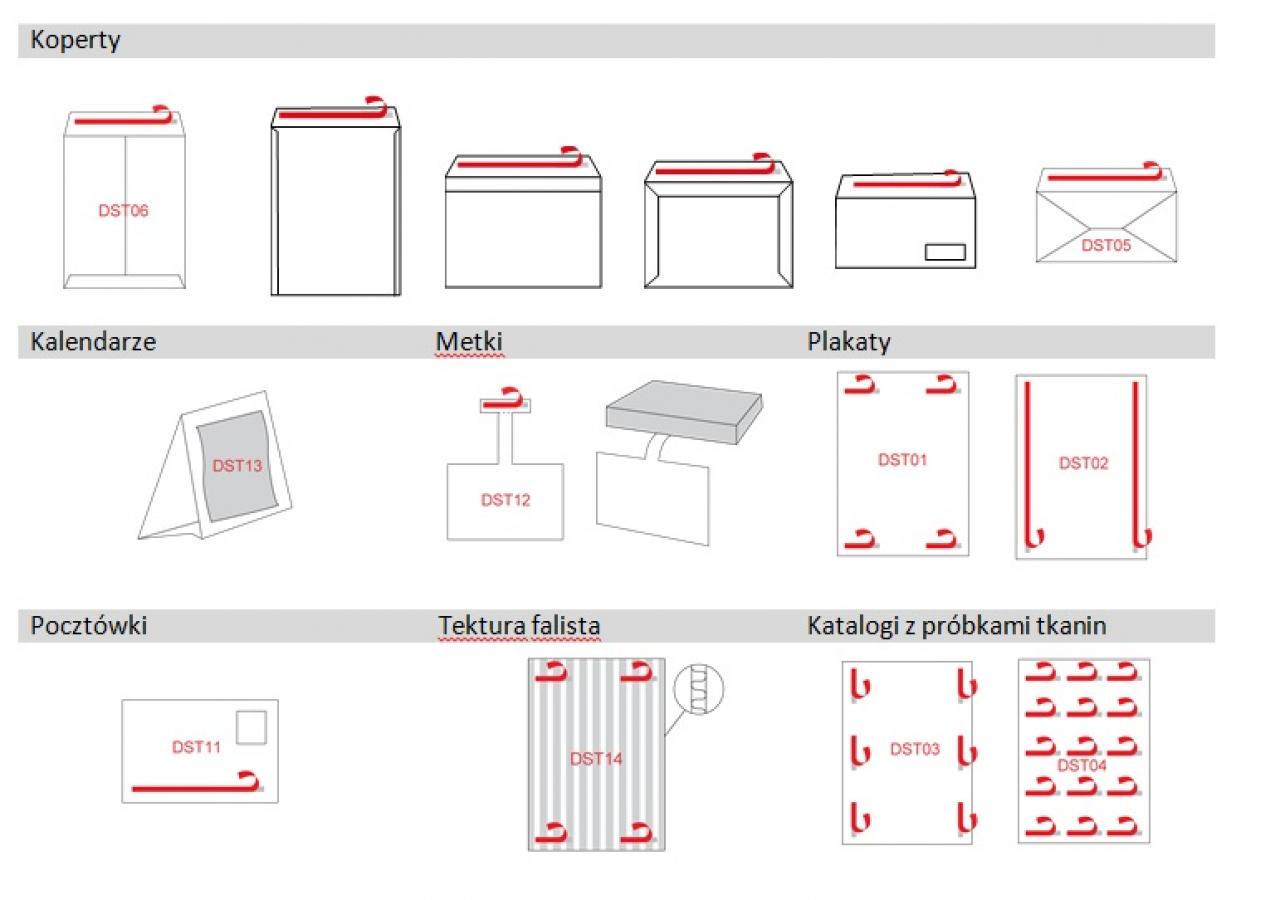

Kilka produktów, na których można nakładać taśmę dwustronną dzięki maszynie Compact:
