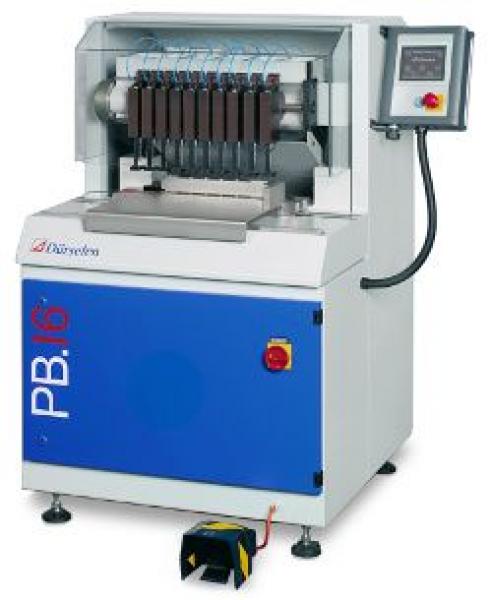

Wiertarka DÜRSELEN
PB.16 jest dedykowana klientom wymagającym wysoce wydajnego wiercenia i

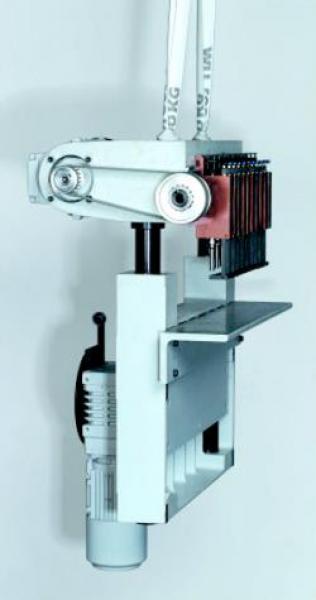

różnorodnego zastosowania. Standardowo maszyna wierci
4 głowicami, natomiast
istnieje możliwość rozszerzenia ilości
głowic do 15.
Sterowane może

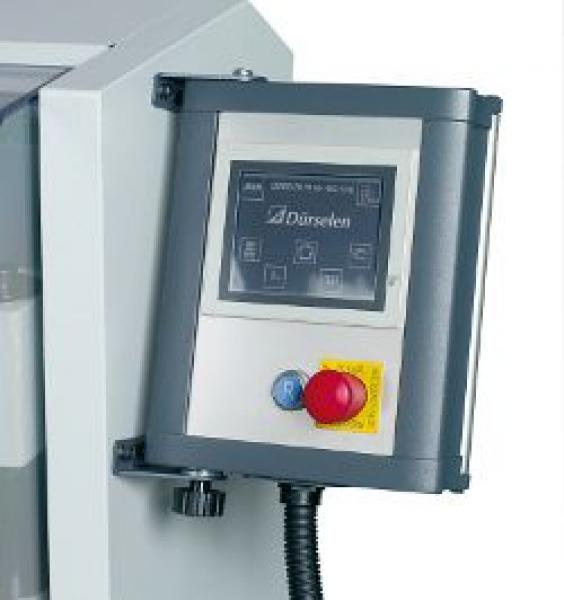

odbywać się manualnie lub automatycznie z opcjonalnego panelu dotykowego.
Dużą zaletą maszyny
jest chłodzenie wierteł (co znacznie wydłuża ich żywotność
i podnosi wydajność maszyny)
oraz przesuwny stół roboczy.
Stabilna
konstrukcja żeliwna i posuw liniowy realizowany za pomocą krzywki zapewniają
precyzyjne
ruchy robocze oraz niezawodną pracę bez pęknięcia wiertła.
W
wersji podstawowej maszyna posiada stół przesuwany ręcznie. Listwa
programująca
z
siedmioma różnymi programami wiercenia wykonuje więcej niż tylko standardowe
zadania dotyczące wiercenia, bez potrzeby stosowania dodatkowego wyposażenia.
W
celu rozwiązywania kompleksowych zadań wymaganych podczas wiercenia i w
przypadku pracy z dużymi formatami, wiertarka Dürselen PB 16 może być
rozbudowana o różne moduły.
Maszyna
posiada znak CE i TÜV.
Dane techniczne:
Model podstawowy ze
stołem przesuwanym manualnie i danymi bazowymi
dla wszystkich wariantów:
-
4 głowice wiercące z możliwością doposażenia w każdej chwili do 15 głowic
standardowych
-
taśma robocza jako podłoże przy wierceniu
-
chłodzenie i smarowanie wierteł
-
głębokość włożenia wsadu z tyłu otworów: 50 mm
-
odstęp otworów: 31,7 mm – 420 mm
(ze specjalnymi głowicami od 19,05 mm., przy
pomocy stołu przesuwnego od 7 mm)
-
układ otworów do wyboru za pomocą listew programujących, jedna listwa ze
wszystkimi
typowymi układami otworów wchodzi w skład
wyposażenia standardowego
-
wielkość stołu przesuwnego: szerokość 450 mm x głębokość 320 mm
-
droga przesuwu stołu: 310 mm
-
średnica wiertła: 3 – 14 mm
(przy zastosowaniu specjalnych głowic do 38
mm)
-
wysokość stosu: do 50 mm
-
zapotrzebowanie miejsca (szerokość x głębokość x wysokość): 950 x 890 x 1.420 mm
-
zasilanie elektryczne: 400 V, 3 fazy, 50 Hz, 16 A, 3 kW
-
zapotrzebowanie sprężonego powietrza do chłodzenia i smarowania wierteł: 100
litrów
na minutę przy ciśnieniu 2 barów
Dodatkowe opcje wyposażenia:
Moduł - elektryczny
stół przesuwny:
Dane techniczne:
-
możliwość wprowadzania do pamięci dowolnej ilości programów, proste
programowanie
za pomocą monitora dotykowego „touch screen”
-
odstęp otworów 1 – 420 mm
-
wielkość stołu przesuwnego: szerokość 450 mm x głębokość 320 mm
-
droga przesuwu stołu: 310 mm
Zastosowanie:
Elektryczny,
programowalny stół przesuwny znajduje zastosowanie przy regularnym wykonywaniu
zestawów otworów z małymi odstępami otworów, takich jak np. rzędy otworów do
oprawy z zastosowaniem drucianego grzebienia, wykonywanie otworów do
kołonotatników, albo kombinowane zestawy otworów europejskie – amerykańskie.
Moduł tylnego stołu z
ogranicznikiem manualnym:
Dane techniczne:
-
głębokość włożenia wsadu z tyłu otworów: 300 mm
-
zakres formatów: szerokość 450 mm x długość 600 mm
-
pozycjonowanie wymiaru głębokości przy pomocy skali
-
pozycjonowanie wymiaru bocznego przy pomocy głowic wiercących
Zastosowanie:
Tylny stół o
głębokości włożenia wsadu 300 mm od tyłu wierteł i z manualnym tylnym
ogranicznikiem znajduje zastosowanie przy pracach z dużymi formatami
do 450 x 600 mm z
otworami w środku formatu, np. wiercenie formatu A 3
przed falcowaniem do
formatu A4.
Moduł tylnego stołu z
siodłem elektrycznym:
Dane techniczne:
-
możliwość wprowadzania do pamięci dowolnej ilości programów, proste
programowanie
za pomocą monitora dotykowego „touch screen”
-
głębokość włożenia wsadu z tyłu otworów: 300 mm
-
zakres formatów: 450 mm x 300 mm
-
pozycjonowanie wymiaru głębokości przy pomocy siodła o programowalnym
i automatycznie ustawianym położeniu
-
pozycjonowanie wymiaru bocznego przy pomocy głowic wiercących
Zastosowanie:
Tylny stół o
głębokości włożenia wsadu 300 mm od tyłu wierteł i z siodłem o napędzie
elektrycznym o programowalnym położeniu znajduje zastosowanie przy pracach
z dużymi formatami do
450 x 600 mm z otworami w środku formatu, np. wiercenie arkuszy zadrukowanych
wieloma użytkami, takich jak np. etykiety przed
ich pocięciem.
Moduły mogą być
stosowane w dowolnych wzajemnych kombinacjach.
Dzięki temu oprócz maszyny w wersji standardowej ze stołem przesuwanym
manualnie stoi do dyspozycji pięć dalszych wariantów wyposażenia dopasowanych
do indywidualnych potrzeb klienta.
