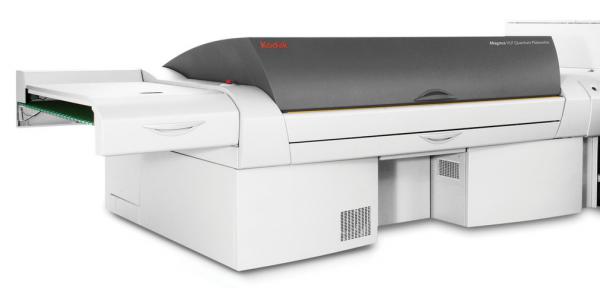

Naświetlarka termiczna do płyt CtP w formacie B-0.
Charakteryzuje się wydajnością, łatwością użytkowania, wysoką jakością naświetlanego obrazu.
Szeroki zakres prędkość naświetlania oraz opcje automatyzacji.
Prędkość naświetlania – od 12 - 48 płyt offsetowych / godzinę.
Wysoka jakość i zaawansowana technologia oparta jest na 20 letnim doświadczeniu firmy Kodak w produkcji urządzeń CtP.

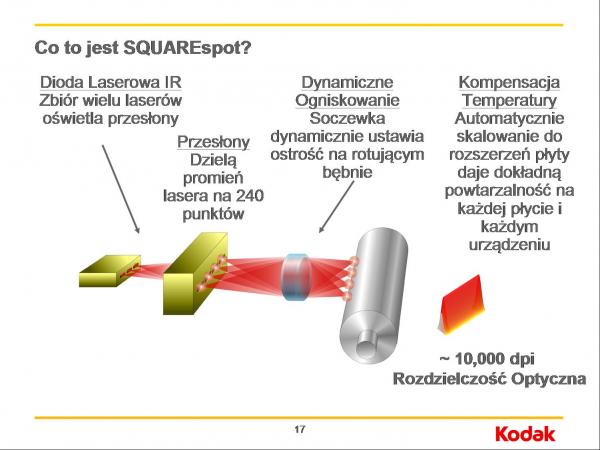

Zaawansowana technologia Kodak SquareSpot
Laser SquareSpot naświetla kwadratową plamkę laserową (SquareSpot Technology), a nie plamkę okrągłą, jak ma to miejsce w innych stosowanych w świecie rozwiązaniach z laserem Gaussian lub GLV.
Dzięki temu laser SquareSpot– jest bardziej precyzyjny i generuje ostrzejsze punkty.
Cały proces cechuje wysoka stabilność tonalna.
Kompensacja temperatury
System kompensacji temperatury umożliwia dokładne, powtarzalne naświetlanie, automatycznie kontrolując spowodowane temperaturą rozprężanie się i kurczenie płyt offsetowych.
Korekcja geometryczna
Wyrównywanie siatki naświetlanego obrazu do krawędzi płyty.
Dynamiczny autofokus
System ciągłego ogniskowania wiązki laserowej w trakcie naświetlania płyty (dynamic autofocus) gwarantuje właściwe uformowanie elementów drukujących nawet w przypadku miejscowych zmian grubości warstwy promienioczułej lub podłoża naświetlanych płyt.
Dane techniczne:
|
Specyfikacja ogólna |
|
|
Technologia |
Termiczna naświetlarka 830 nm, półautomatyczna lub w pełni automatyczna, z bębnem zewnętrznym |
|
System podawania / odbierania płyty |
Continous Load jako standardowy: półautomatyczne podawanie i rozładowywanie płyt, podczas gdy jedna płyta jest naświetlana - druga oczekuje w pozycji stand-by na automatyczny załadunek (jak tylko poprzednia płyta zostanie rozładowana z bębna) |
|
MCU |

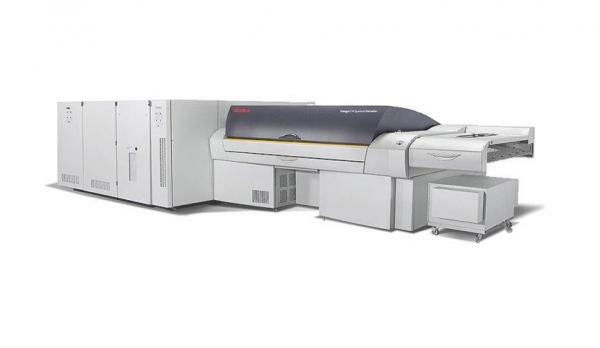

Moduł wielo-kasetowy (Multi Casesette Unit) opcja: pełna automatyzacja, do 500 płyt o grubości 0,3 mm, w 5 podajnikach (każdy do 100 płyt w tym samym formacie, z papierem przekładkowym). Papier przekładkowy jest automatycznie usuwany do pojemnika. |
|
APL |
Automatyczny podajnik paletowy (APL) opcja: automatyczne podawanie z palety do 600 płyt w tym samym formacie, o tej samej grubości, z papierem przekładkowym). |
|
Integrated Punch (perforowanie) |
Perforowanie. Możliwość konfiguracji do wybranych 10 typów perforacji (dostępne różne typy "punchy" ). Perforacja możliwa tylko na frontowym boku płyty. |
|
Specyfikacja techniczna |
|
|
Wydajność przy rozdzielczości 2400 dpi dla formatu płyty 1030 x 800 mm |
Wersja Q2400
/ 3600: Prędkość w
wersji X (opcja) = 32,6 płyt /
godzinę |
|
Wydajność przy rozdzielczości 2400 dpi dla formatu płyty 1084 x1422 mm |
Wersja Q2400:
|
|
Wydajność przy rozdzielczości 2400 dpi dla formatu płyty 2083 x1600 mm |
Wersja Q3600:
|
|
Precyzja naświetlania |
± 35 mikronów pomiędzy dwoma płytami naświetlanymi przez to samo urządzenie |
|
Powtarzalność |
± 8 mikronów pomiędzy dwoma następującymi po sobie naświetleniami na tej samej płycie |
|
Pasowanie |
± 25 mikronów pomiędzy obrazem a perforowaniem (przy największej płycie) |
|
Kompatybilne systemy workflow |
Standardowo
dołączane oprogramowanie XPO TIFF Downloader Software pozwala na współpracę z większością systemów
worflow firm trzecich. |
|
Parametry naświetlania |
|
|
Rozdzielczość |
2400 dpi / 1200 dpi opcjonalnie 2540 / 1270 dpi |
|
Raster |
Maks
liniatura rastra 450 lpi |
|
Maksymalny format płyty: wokół bębna x wzdłuż bębna |
1422 x 1804 mm (dla Q2400) i 1600 x 2083 mm (dla Q3600) |
|
Minimalny format płyty: wokół bębna x wzdłuż bębna |
483 x 394 mm (dla Standard i MCU) |
|
Grubość płyty |
0,2 - 0,4 mm |
|
Wymiary i waga |
|
|
Wymiary (wysokość x szerokość x głębokość) / Waga |
Standard: 1550 x 4055 x 2590 mm / 2135 kg MCU: 1550 x 7116 x 2850 mm / 4064 kg APL i 3 unity: 1550 x 13435 x 3904 mm / 5670 kg |
