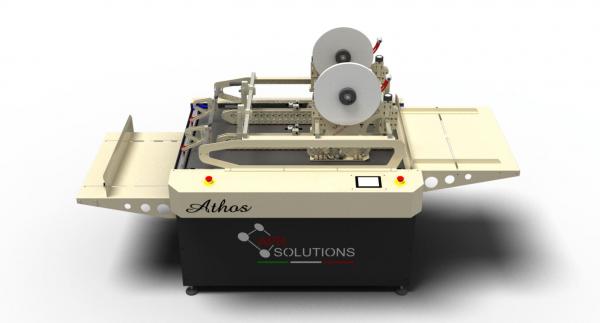

Maszyna do nakładania taśmy dwustronnej z ręcznym podajnikiem APR Solutions ATHOS

Maszyna służąca do nakładania taśmy dwustronnej z ręcznym podajnikiem – format maszyny 800 x 1000 mm





Dane techniczne:



Format elementu do wkładania do maszyny:

max 800 x 1050 mm



min 100 x 100 mm

Min gramatura:

Max gramatura:

80 g/m²

800 g/m² i wszystkie rodzaje tektury falistej: A, B, C, E, F, N, EB, EF

Materiał sztywny:

Plastik, akryl oraz drewno

od 1 mm do 10 mm grubości

Prędkość mechaniczna:

70 m/min.

Ilość nałożeń:

od 1 do 5

Podłączenie elektryczne:

380 V

Moc podłączenia:

2 kW

Wymiary maszyny (dług x szer x wys):

2710 x 1265 x 1590 mm

Max długość taśmy, która może być nakładana:

999 mm

Min długość taśmy, która może być nakładana:

35 mm

Min odległość między jednym a drugim nakładaniem liniowym:

25 mm

Min odległość między taśmą a marginesem papieru:

5 mm

Min odległość między jednym a drugim nakładaniem równoległym:

0 mm

Margines błędu w aplikacji:

± 1 mm





Kontrole boczne dokładnego marginesu arkusza.

Podajnik umieszczony przed aplikatorami taśmy dwustronnej.

2 wzdłużne kołowe systemy transportowe papieru „Bruchi” o regulowanym docisku.

Maszyna jest przygotowana do pracy z 4 aplikatorami RAP.



System aplikacji taśmy dwustronnej


Możliwość umieszczenia jednego lub więcej aplikatorów, położonych na taśmie transportowej w celu lepszego uszczelnienia arkusza podczas aplikacji.
Regulator milimetrowy wysokości aplikatora RAP.
System sterowania aplikacji taśmy dwustronnej poprzez PLC (Programmable Logic Controller) z ekranem dotykowym w celu szybkiego i łatwego zastosowania. Może być stosowany przez niedoświadczonego operatora bez problemów.

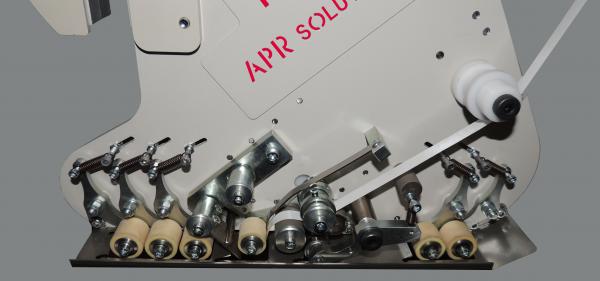

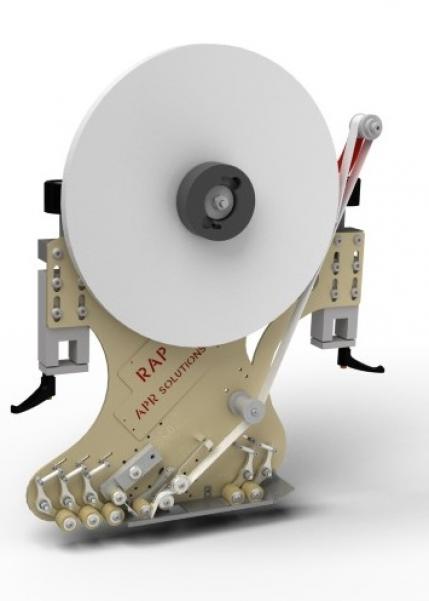

RAP aplikator taśmy dwustronnej – dane techniczne:



Min-max szerokość taśmy:

od 9 mm do 25 mm, opcjonalnie do 50 mm i 100 mm

Max średnica zewnętrzna rolki:

480 mm

średnica wewnętrzna rolki:

76 mm

Zasilanie:

Elektropneumatyczne

Max wydajność:

zależy od formatu i rodzaju papieru oraz od długości
nałożeń taśmy dwustronnej







System zbierania produktu


System wyrzucania do zbieracza szufladowego, dzięki któremu arkusze łatwo się wyrównają.

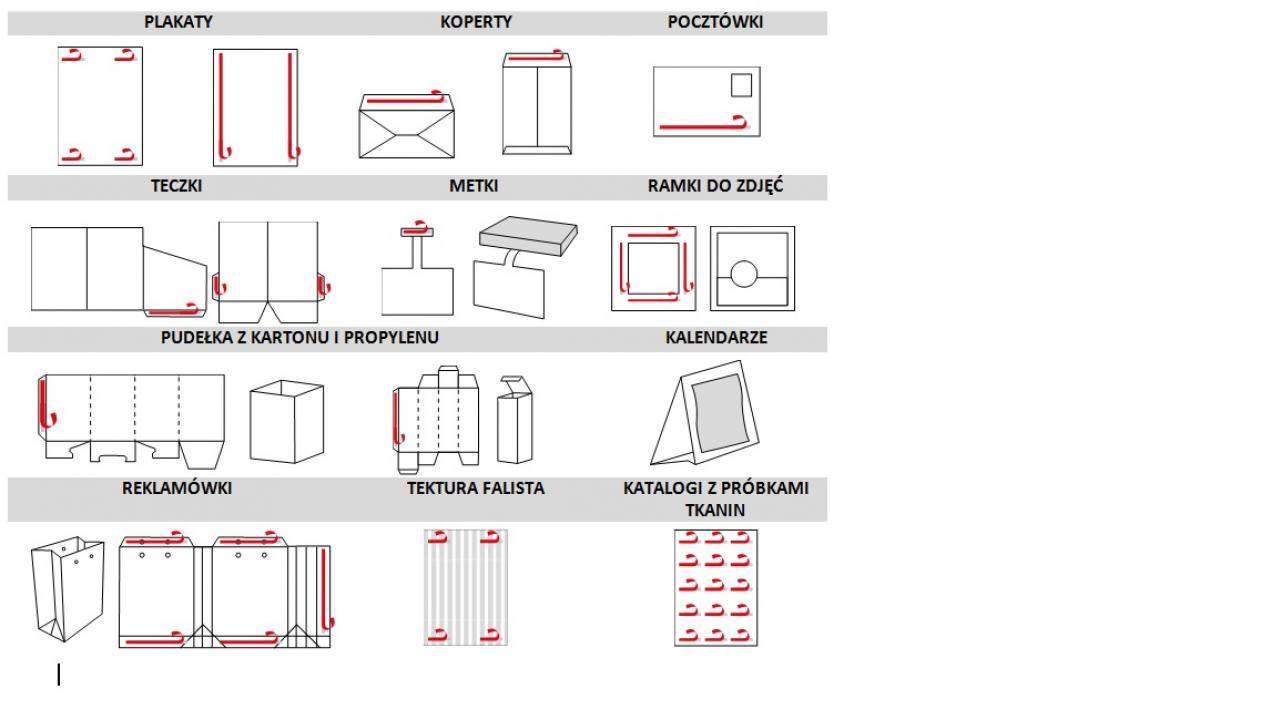

Kilka produktów możliwych do realizacji z maszyną ATHOS
