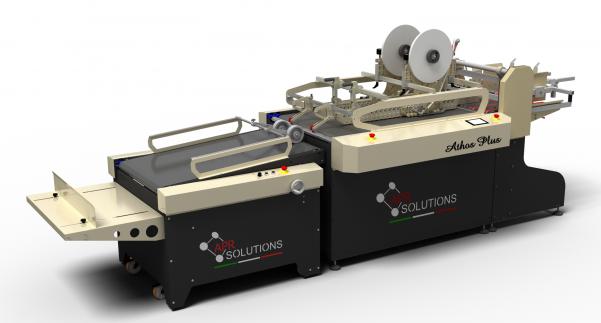

Maszyna do nakładania taśmy dwustronnej z podajnikiem automatycznym APR Solutions ATHOS PLUS

ATHOS PLUS to maszyna opracowana w celu automatycznego nakładania taśmy dwustronnej. W odróżnieniu od maszyny ATHOS, która ma jedynie nakładak manualny, wersja PLUS wyposażona jest w dwa typy nakładaków:

  • Manualny – dedykowany do pracy z niestandardowymi podłożami lub formatami,
  • Automatyczny – znacznie podnoszący wydajność pracy maszyny.

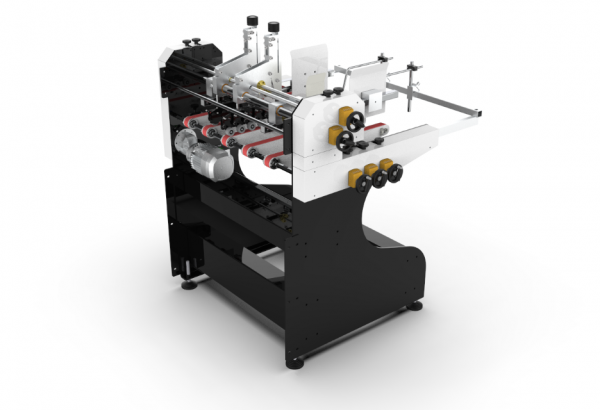

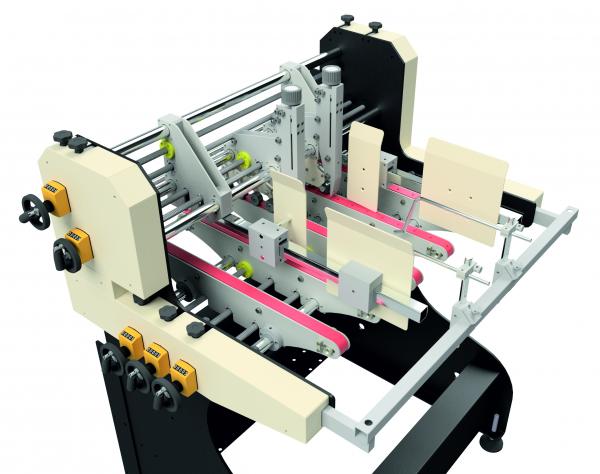

FEEDER PLUS – podajnik automatyczny



Feeder PLUS to w pełni automatyczny podajnik, pracujący jak każdy cierny podajnik ciągły, ale połączony z funkcją podajnika ssawkowego. To podajnik nowej generacji, który eliminuje ograniczenia tradycyjnych podajników. Z zastosowaniem systemu ssącego pozwala na pracę z bardzo małymi formatami lub skomplikowanymi wykrojami, ale także z papierami o niskich gramaturach, eliminując ślady zarysowań na delikatnych materiałach, jak np. laminowany mat. System tarcia i ssania są połączone w jednym korpusie, oferując dwa systemy w jednym podajniku, łatwy w użyciu, zawsze gotowy do każdej pracy. Nasza technologia opiera się na zmniejszeniu inwestycji, a czas rozruchu maszyny zapewnia naszym klientom (partnerom) wysoce niezawodną technologię.

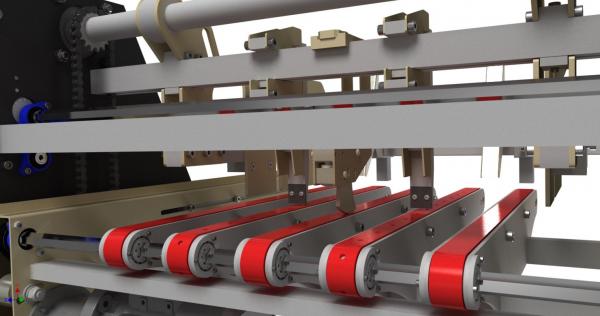

Automatyczny podajnik PLUS posiada 5 pasów podających, łatwo przesuwanych dzięki innowacyjnemu systemowi wykorzystującemu bardzo precyzyjne stalowe śruby z gwintem trapezowym oraz prowadnice liniowe, co pozwala na niezależne pozycjonowanie każdego pasa zgodnie z potrzebą chwili, bez żadnych ograniczeń. Pozycjonowanie kontrolowane jest za pomocą numerycznych obrotowych uchwytów (korbek), które pozwalają na dużą precyzję i możliwość uzyskania dokładnego położenia dla każdego rodzaju produktu.  3 z 5 pasów podających posiadają specjalne otwory podciśnieniowe dla systemu ssącego od spodu. System pasowania podawanych produktów można również łatwo regulować dzięki powyżej opisanemu systemowi przesuwania i pozycjonowania, które pozwalają na dużą precyzję i możliwość uzyskania dokładnego położenia dla każdego rodzaju produktu. Podajnik PLUS zawiera również system kontroli szczeliny arkusza sterowany przez PLC maszyny.



Ponadto ATHOS PLUS wyposażony jest w dwie głowice (aplikatory) RAP, dwie grupy kółek transportowych o regulowanej sile docisku oraz wykładanie.



Sterownie maszyną odbywa się za pomocą czytelnego ekranu dotykowego z intuicyjnym i przyjaznym operatorowi interfejsem graficznym.



Wyposażenie



  • Podajnik ręczny,
  • Podajnik automatyczny PLUS,
  • 2 aplikatory taśmy dwustronnej RAP,
  • 2 wzdłużne kołowe systemy transportowe papieru Brucco o regulowanym docisku,
  • Przygotowanie maszyny do instalacji maksymalnie 4 aplikatorów RAP,
  • Kontrola boczna dokładności marginesu,
  • Mikronowa kontrola podwójnego arkusza i fotokomórka sterowana przez sterownik PLC w celu dostosowania odległości między arkuszami,
  • Opcjonalnie: stół z taśmą transportową na wykładaniu,
  • Regulator milimetrowy wysokości aplikatora RAP,
  • Opcjonalnie: Stół Automatycznego Wykładania,
  • Szufladowy system zbierania produktu,



Dane techniczne:



Minimalny format wejściowy:

100 x 100 mm

Maksymalny format wejściowy:

700 x 1000 mm

Zakres gramatur:

- Podajnik ręczny

- Podajnik automatyczny:



Materiały sztywne:



80 – 800 g/m2

150 – 800 g/m² dla 500 x 700 mm

250–800 g/m² dla 700 x 1000 mm

plastik, akryl, drewno, PVC, arkusze aluminium (1–8 mm)

Max. gramatura kartonu:

800 g/m² i tektura falista z zast. wyposażenia opcjonalnego

Ładowność kartonu:

300 mm

Prędkość mechaniczna:

120 m/min.

Szerokość taśmy (min – max):

Od 9 mm – 25 mm i opcjonalnie do 50 mm lub 100 mm

Ilość nałożeń (odcinków taśmy na użytek):

1 – 10

Min. długość odcinka taśmy:

35 mm

Max. długość odcinka taśmy:

999 mm, opcjonalnie do 9999 mm

Min. odległość pomiędzy odcinkami taśmy (liniowo):

25 mm

Min. odległość pomiędzy odcinkami taśmy (równolegle):

0 mm

Min. odległość taśmy od krawędzi papieru:

10 mm

Min. odległość taśmy od krawędzi kartonu:

0 mm

Dokładność nakładania

+/- 1 mm

Maksymalna ilość aplikatorów:

4

Podłączenie elektryczne:

380 V, 3 Ph, 50Hz

Moc podłączenia:

2,5 kW

Doprowadzone sprężone powietrze:

6 BAR z połączeniem ½ cala

Wymiary maszyny (długość x szerokość x wysokość)

4466 x 1294 x 1590 mm





  • System sterowania aplikacji taśmy dwustronnej poprzez PLC z ekranem dotykowym
  • Wspólny interfejs służący do sterowania maszyną oraz aplikatorami.
  • Możliwość instalacji od 1 do 4 aplikatorów RAP.
  • Standardowa maszyna Athos Plus dostarczana jest z 2 aplikatorami RAP i gotowa do dodania kolejnych 2 aplikatorów RAP lub 1 aplikatora taśmy zrywającej RAP STRIP
  • System rolek dociskowych zwiększający szczelność aplikacji taśmy na podłoże.
  • Regulator milimetrowy wysokości aplikatora RAP
  • Możliwość zamówienia aplikatorów lewych i prawych



RAP25 aplikator taśmy dwustronnej – dane techniczne:



Minimalna szerokość taśmy:

9 mm

Maksymalna szerokość taśmy:

25 mm

Średnica zewn. rolki:

480 mm

Średnica wewn. rolki

76 mm

Zasilanie:

elektropneumatyczne

Maksymalna wydajność:

zależna od formatu i rodzaju papieru oraz od długości aplikacji



System zbierania produktu

System wyrzucania do zbieracza szufladowego, dzięki któremu arkusze łatwo się wyrównają.

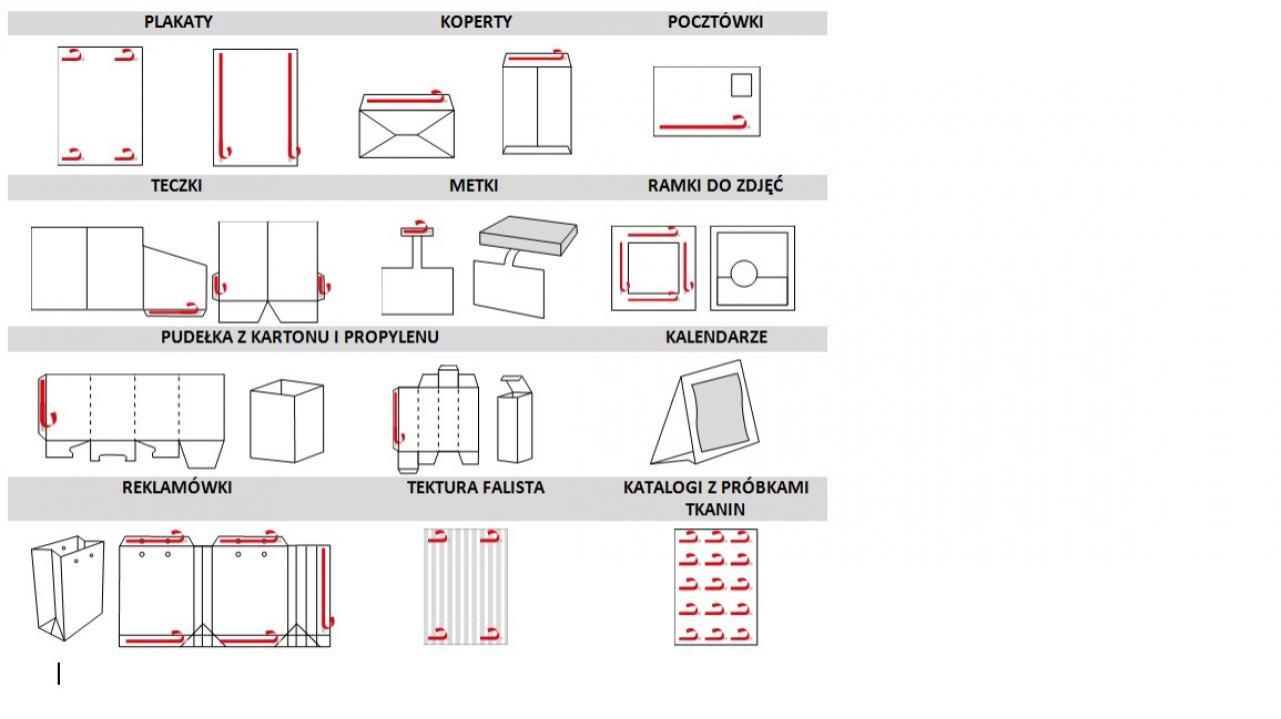

Kilka produktów możliwych do realizacji z maszyną ATHOS PLUS:
