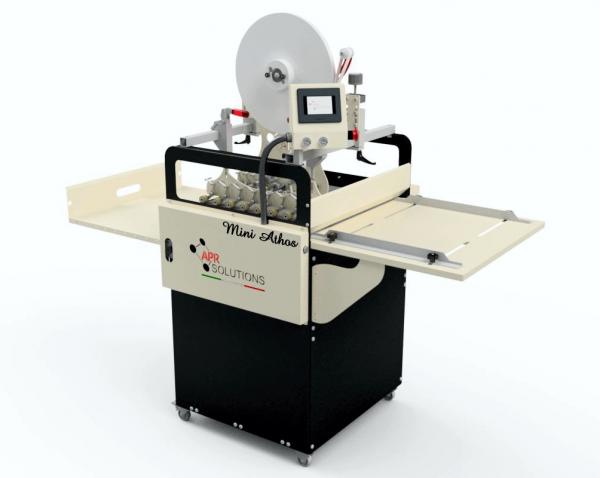

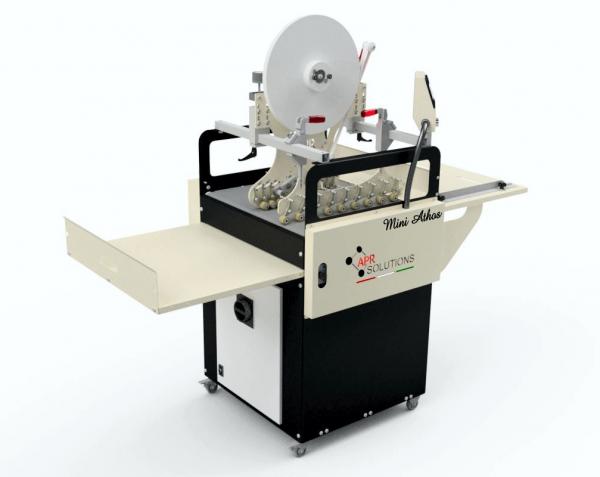

MINI ATHOS to maszyna opracowana w celu nakładania taśmy dwustronnej z półautomatycznym podajnikiem, max format wejściowy 500 x 500 mm, szczególnie dedykowana na rynek cyfrowy. Wyposażona w jedną głowicę (aplikator taśmy) RAP, jedną grupę kółek transportowych o regulowanej sile docisku oraz wykładanie.
Sterownie maszyną odbywa się za pomocą czytelnego ekranu dotykowego z intuicyjnym i przyjaznym operatorowi interfejsem graficznym.
Specyfikacja techniczna
|
Minimalny format wejściowy: |
100 x 100 mm |
|
Maksymalny format wejściowy: |
500 x 500 mm |
|
Minimalna gramatura kartonu: |
150 g/m² |
|
Maksymalna gramatura kartonu: |
800 g/m² |
|
Rodzaje taśmy dwustronnej: |
taśma bannerowa, PVC, akrylowa, materiałowa, transferowa |
|
Prędkość: |
40 m/min. |
|
Ilość nałożeń (odcinków taśmy na użytek): |
1 – 3 |
|
Minimalna długość odcinka taśmy: |
35 mm |
|
Maksymalna długość odcinka taśmy: |
999 mm |
|
Min. odległość pomiędzy odcinkami taśmy (liniowo): |
25 mm |
|
Min. odległość pomiędzy odcinkami taśmy (równolegle): |
0 mm |
|
Min. odległość taśmy od krawędzi papieru: |
10 mm |
|
Dokładność nakładania |
+/- 1 mm |
|
Maksymalna ilość aplikatorów: |
2 |
|
Podłączenie elektryczne: |
380 V, 3 Ph, 50Hz |
|
Moc podłączenia: |
1 kW |
|
Wymiary maszyny (długość x szerokość x wysokość) |
1594 x 758 x h 1445 mm |
Wyposażenie:
Specyfikacja techniczna - aplikator RAP
|
Minimalna szerokość taśmy: |
9 mm |
|
Maksymalna szerokość taśmy: |
25 mm (opcja: 50, 100 mm) |
|
Średnica wewnętrzna rolki: |
76 mm |
|
Średnica zewnętrzna rolki: |
480 mm |
|
Zasilanie: |
elektropneumatyczne |
|
Maksymalna wydajność: |
zależna od formatu i rodzaju papieru oraz od długości aplikacji |

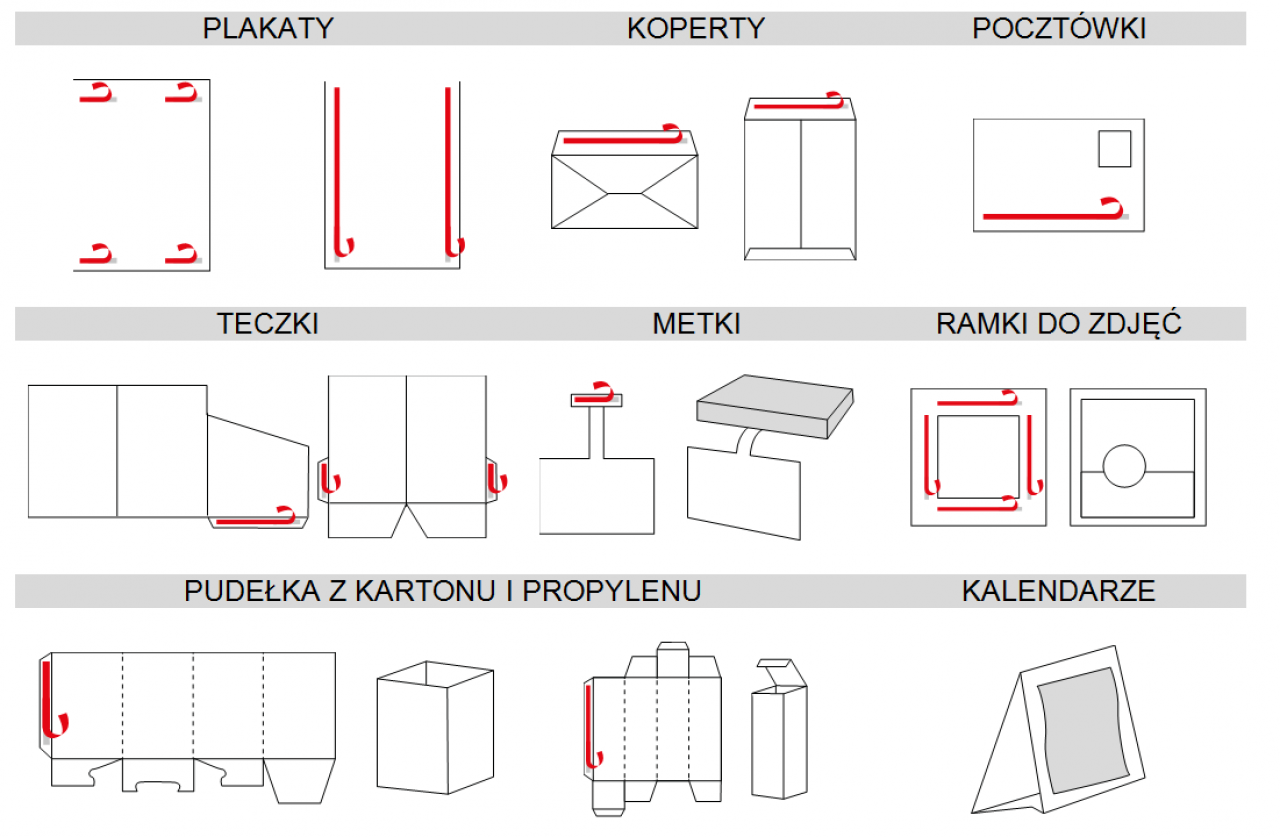

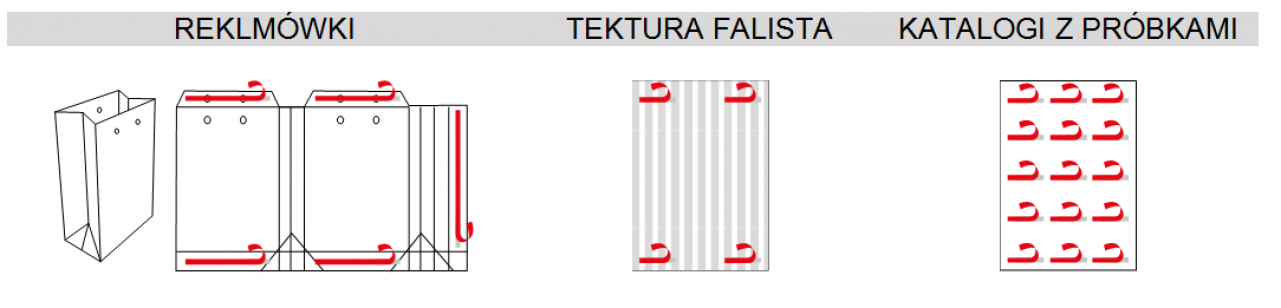

Przykładowe zastosowanie maszyny MINI ATHOS
