Automatyczna maszyna zaprojektowana i zbudowana do nakładania taśmy dwustronnej, zrywającej oraz magnetycznej w sposób automatyczny, maszyna wraz automatycznym nakładakiem MAXI FEEDER PLUS.
Maszyna służąca do nakładania taśm na karton, tekturę falistą i materiały z Forex z automatycznym nakładakiem i nowym systemem pozycjonowania aplikatorów – max szerokość robocza maszyny 2200 mm, min 300 mm.
Maszyna „Maxi Athos Plus 220” jest przeznaczona do aplikowania szerokiej gamy taśm samoprzylepnych, takich jak: taśma jednostronnie klejąca, taśma dwustronna, taśma zrywająca i taśma magnetyczna. Maszyna jest wyposażona w podajnik automatyczny. Obsługuje w swoim zakresie formatowym wszystkie formatki sztancowane, bigowane a także z wyciętymi slotami, począwszy od 200 gr./m² do 15 mm grubości.
Wszystkie aplikacje taśm kontrolowane są przez system PLC z 7-calowego ekranu dotykowego, bardzo precyzyjne instalowaniu aplikatorów za pomocą nowego liniowego systemu pozycjonowania, umożliwia szybką zmianę ich konfiguracji.
Specyfikacja techniczna dla aplikacji taśmy dwustronnej
|
Format elementu do wkładania do maszyny: |
max. szerokość 2200 mm, min. szerokość 300 mm |
|
Szerokość taśmy dwustronnej (min – max): |
od 9 mm – 25 mm (RAP25); opcjonalnie: od 25 mm – 50 mm (RAP50) oraz od 50 – 100 mm (RAP100) |
|
Min. gramatura kartonu: |
200 g/m² |
|
Grubość tektury falistej: |
do 9 mm lub tektura falista fala AB (opcjonalnie do 15 mm) |
|
Rodzaje nakładanej taśmy dwustronnej: |
bannerowa, PVC, akrylowa, materiałowa, transferowa, piankowa do 3 mm grubości, taśma VHB |
|
Prędkość mechaniczna: |
120 m/min. |
|
Ilość nałożeń: |
od 1 do 10 |
|
Min. długość taśmy, która może być nakładana: |
35 mm |
|
Max. długość taśmy, która może być nakładana: |
9999 mm |
|
Min. odległość między jednym a drugim nakładaniem liniowym: |
25 mm |
|
Min. odległość między taśmą a marginesem papieru: |
10 mm |
|
Min. odległość między taśmą a marginesem kartonu: |
0 mm |
|
Min. odległość między aplikacjami równoległymi: |
10 mm |
|
Max. zewnętrzna średnica roli: |
480 mm |
|
Wewnętrzna średnica roli: |
76 mm |
|
Margines błędu w aplikacji: |
± 1 mm |
|
Zasilanie sprężonym powietrzem: |
6 BAR wraz z połączeniem ½ cala |
|
Moc i warunki elektryczne: |
2 kW, 380 V + N |
|
Zasilanie dla RAP: |
elektropneumatyczne |
Wyposażenie

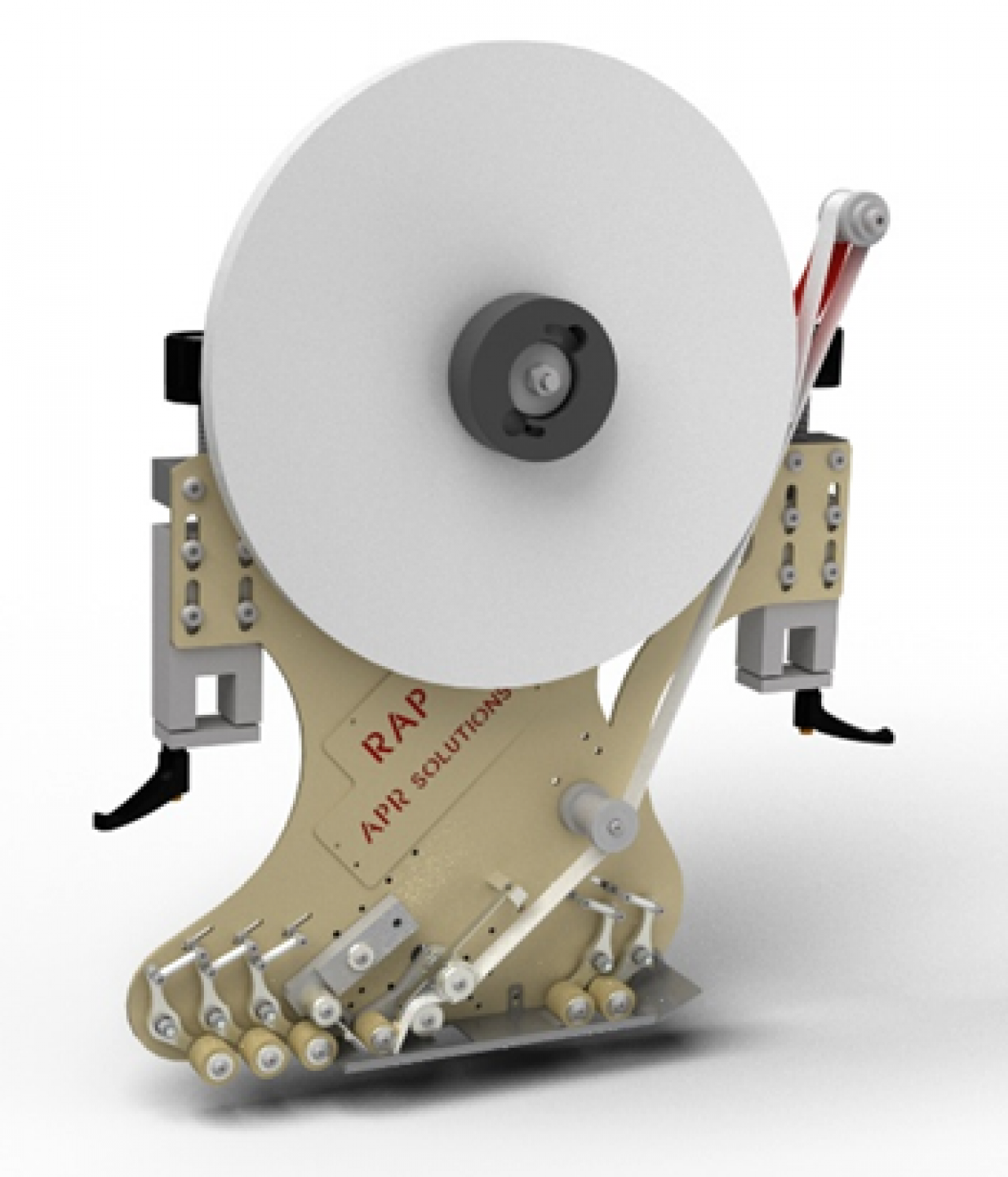

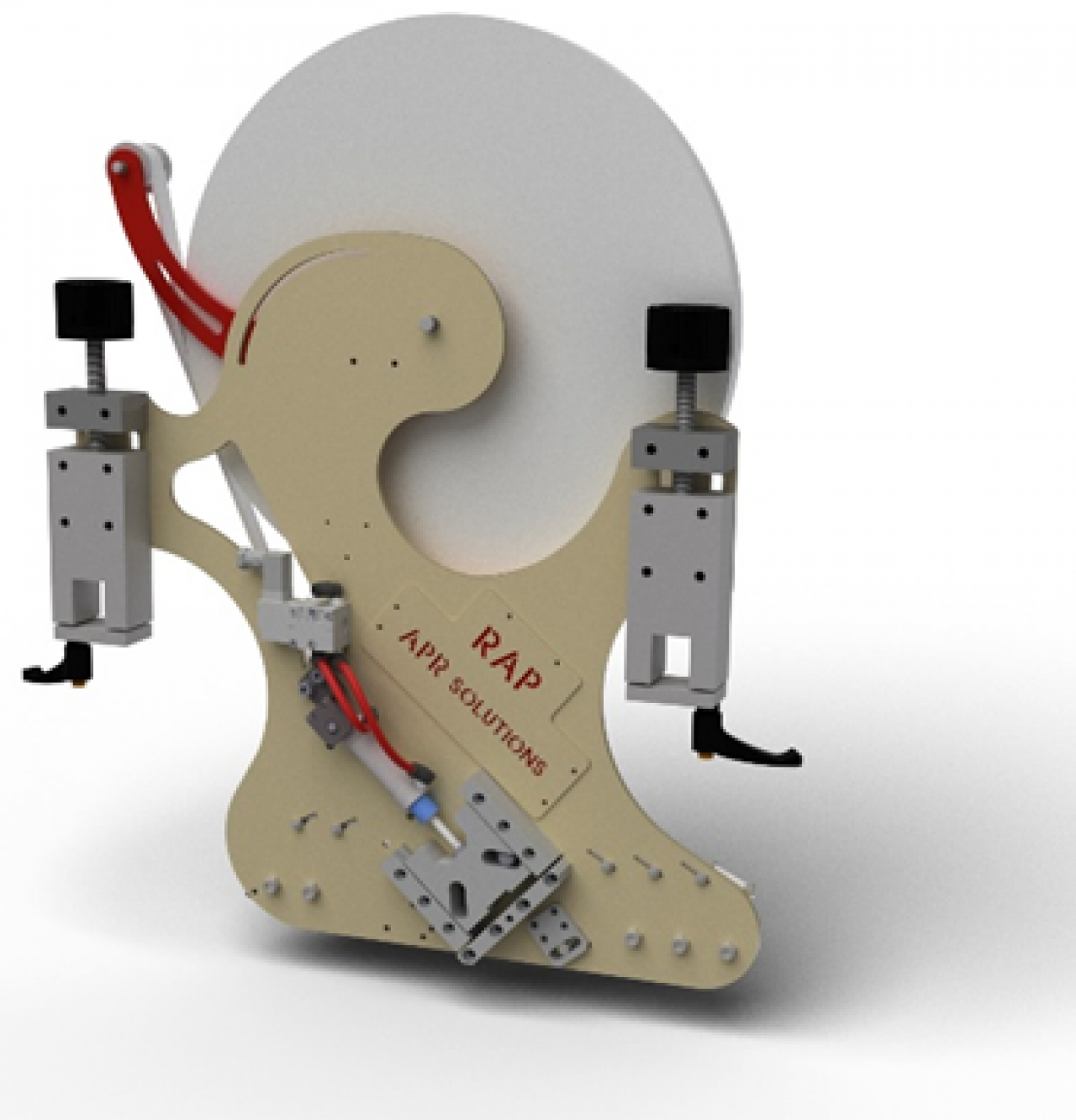

Na platformie maszyny można skonfigurować do 6 aplikatorów „RAP” (2 pary RAP w tej samej linii), w następującym zakresie rozwiązań technologicznych:
MAXI FEEDER PLUS 220 – podajnik automatyczny
MAXI FEEDER PLUS to w pełni automatyczny podajnik, pracujący jak każdy cierny podajnik ciągły, ale połączony z funkcją podajnika ssawkowego. To podajnik nowej generacji, który eliminuje ograniczenia tradycyjnych podajników. Z zastosowaniem systemu ssącego pozwala na pracę z bardzo małymi formatami lub skomplikowanymi wykrojami, ale także z papierami o niskich gramaturach, eliminując ślady zarysowań na delikatnych materiałach, jak np. laminowany mat. System tarcia i ssania są połączone w jednym korpusie, oferując dwa systemy w jednym podajniku, łatwy w użyciu, zawsze gotowy do każdej pracy. Nasza technologia opiera się na zmniejszeniu inwestycji, a czas rozruchu maszyny zapewnia naszym klientom (partnerom) wysoce niezawodną technologię.
Automatyczny podajnik MAXI FEEDER PLUS posiada 6 pasów podających, łatwo przesuwanych dzięki innowacyjnemu systemowi wykorzystującemu bardzo precyzyjne stalowe śruby z gwintem trapezowym oraz prowadnice liniowe, co pozwala na niezależne pozycjonowanie każdego pasa zgodnie z potrzebą chwili, bez żadnych ograniczeń. Pozycjonowanie kontrolowane jest za pomocą numerycznych obrotowych uchwytów (korbek), które pozwalają na dużą precyzję i możliwość uzyskania dokładnego położenia dla każdego rodzaju produktu. Wszystkie 6 pasów podających posiada specjalne otwory podciśnieniowe dla systemu ssącego od spodu. System pasowania podawanych produktów można również łatwo regulować dzięki powyżej opisanemu systemowi przesuwania i pozycjonowania, które pozwalają na dużą precyzję i możliwość uzyskania dokładnego położenia dla każdego rodzaju produktu. Podajnik PLUS zawiera również system kontroli szczeliny arkusza sterowany przez PLC maszyny.
Wykładanie

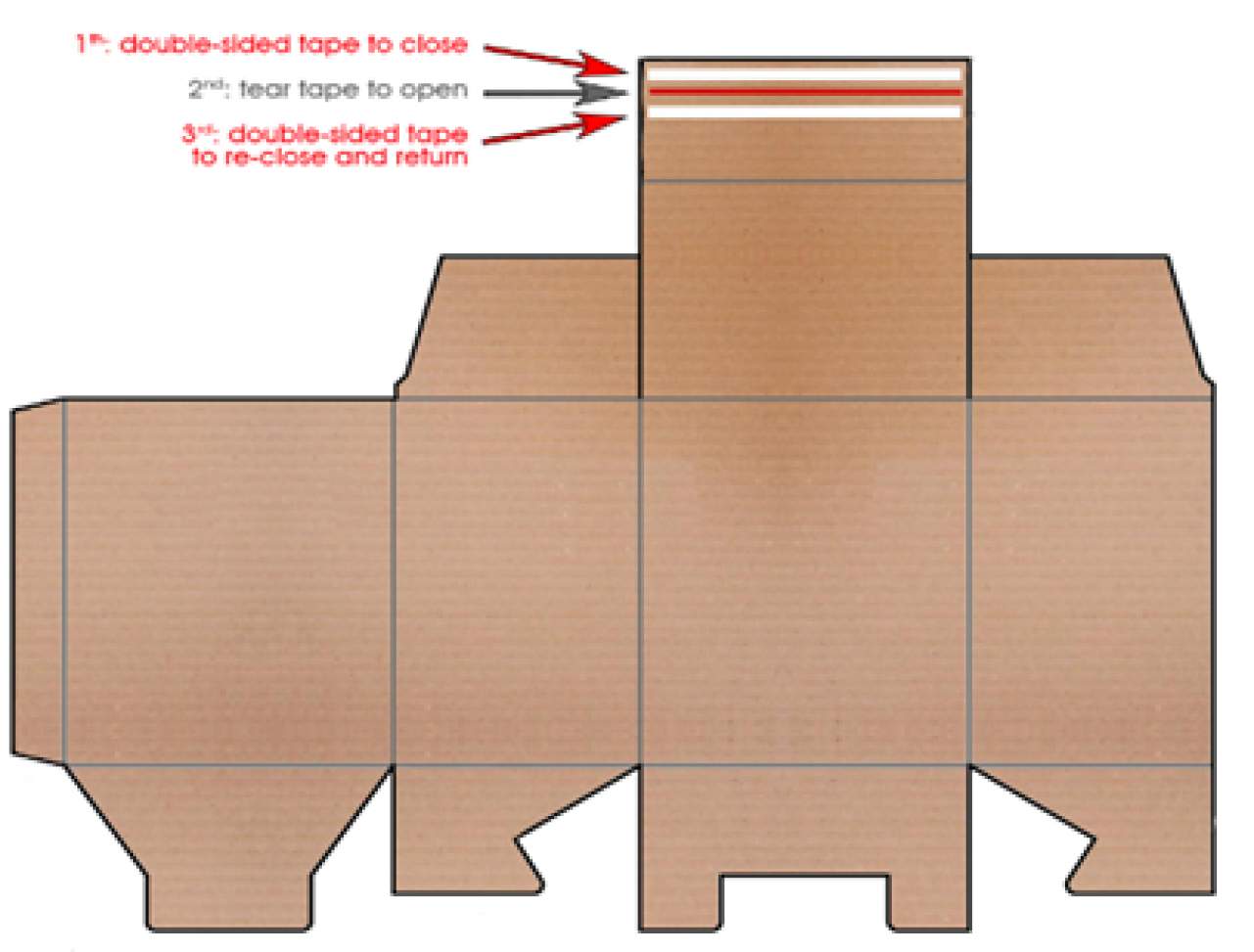

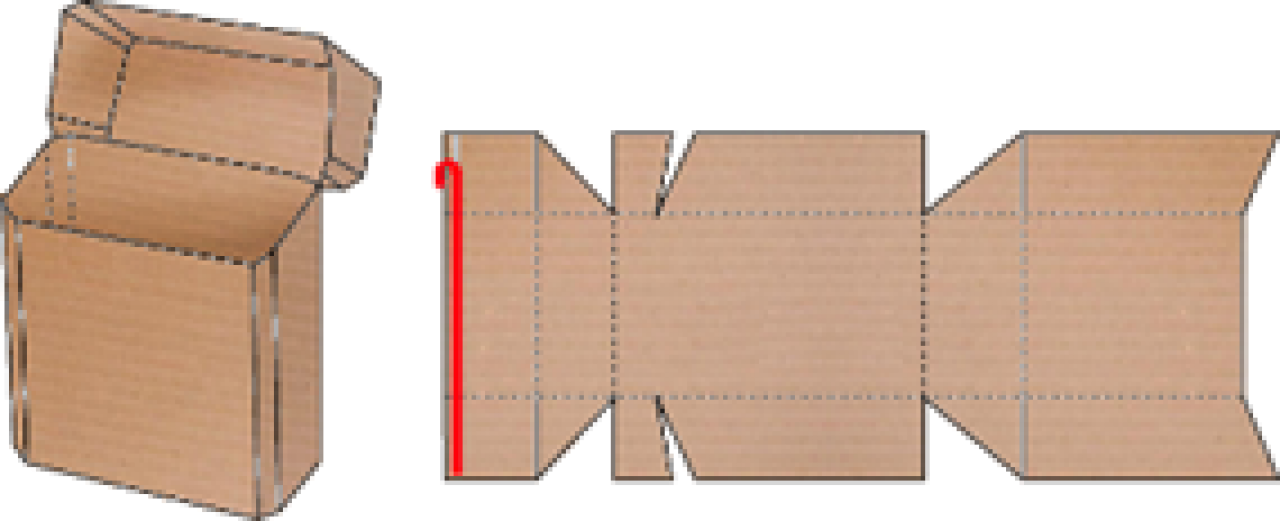

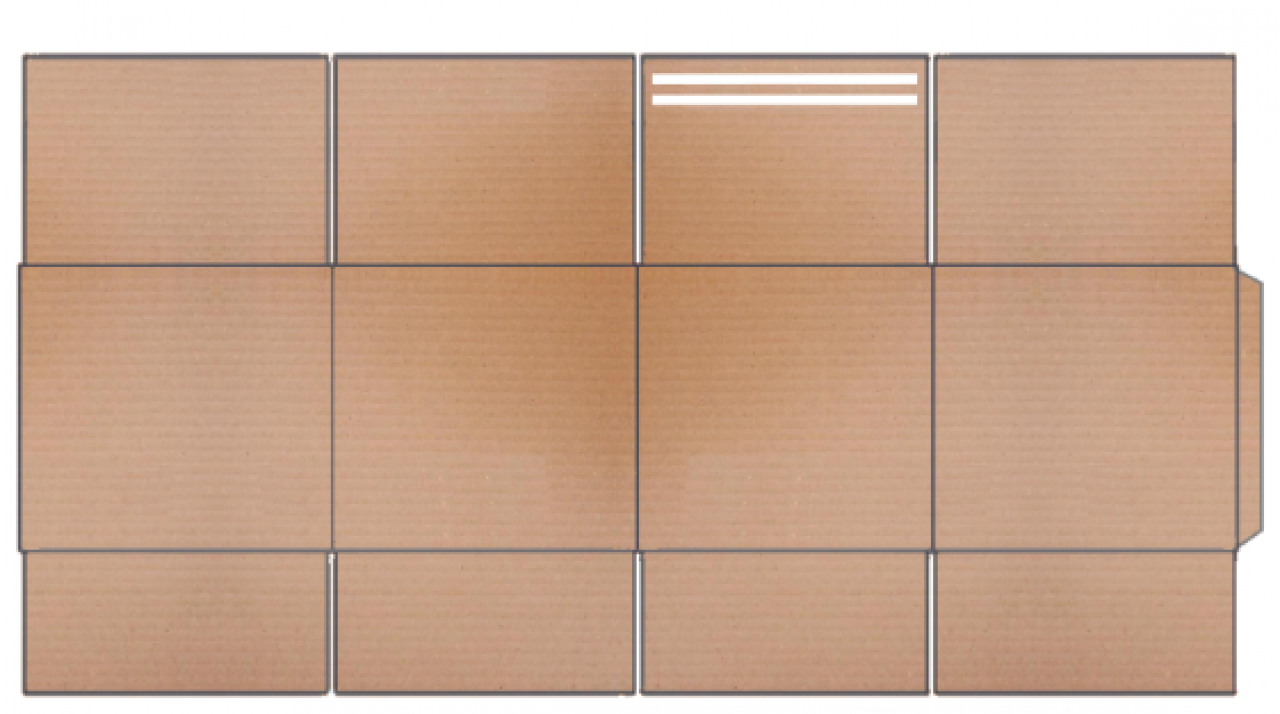

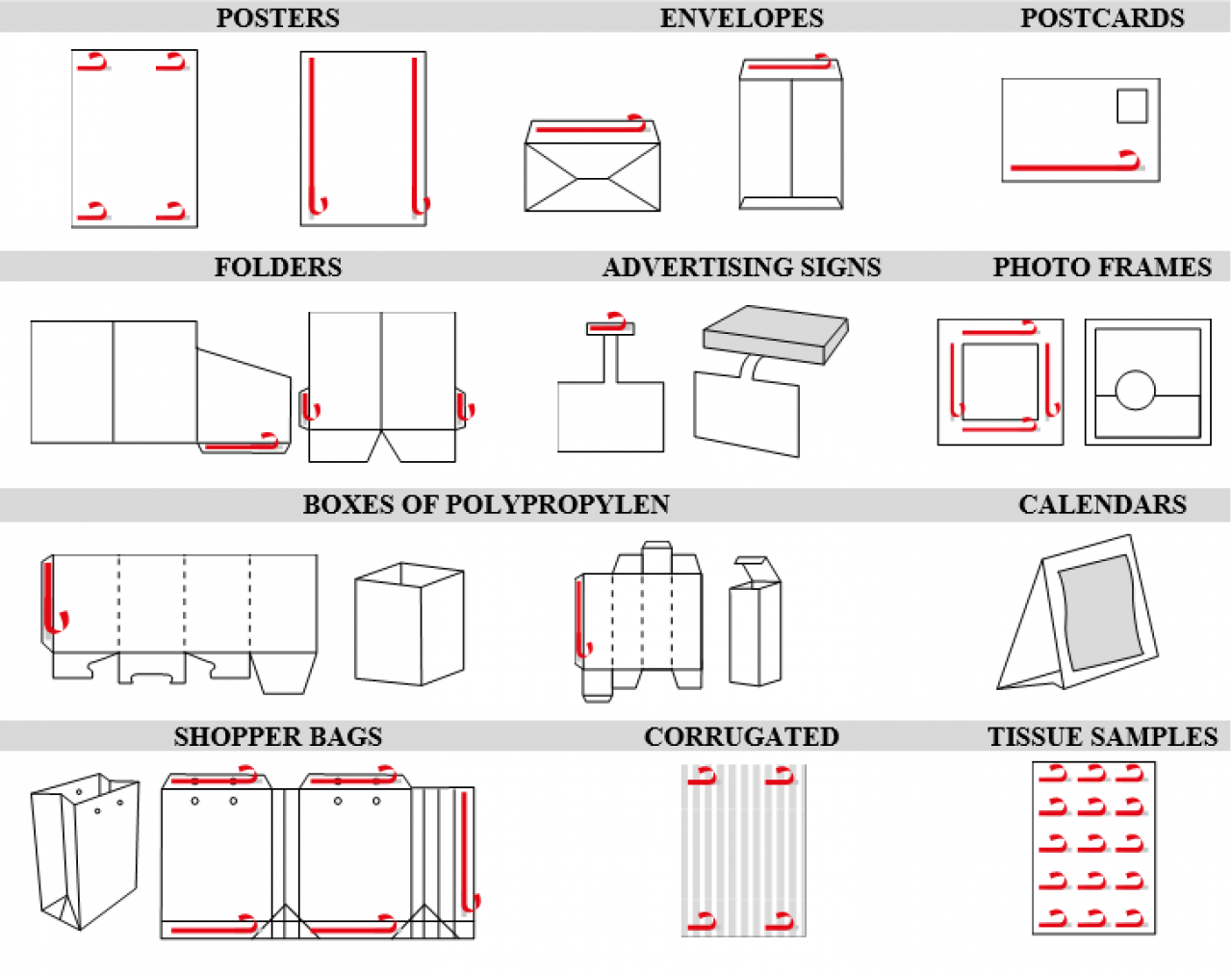

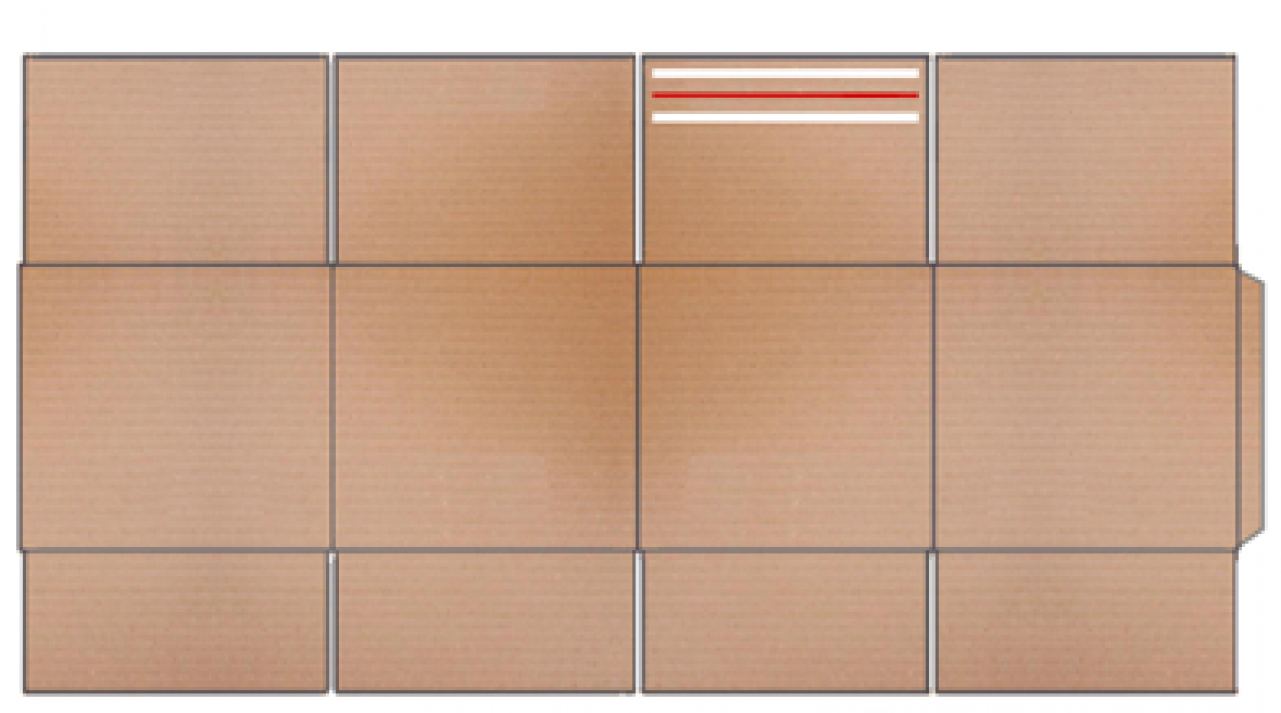

Przykładowe zastosowania maszyny MAXI ATHOS PLUS 220
