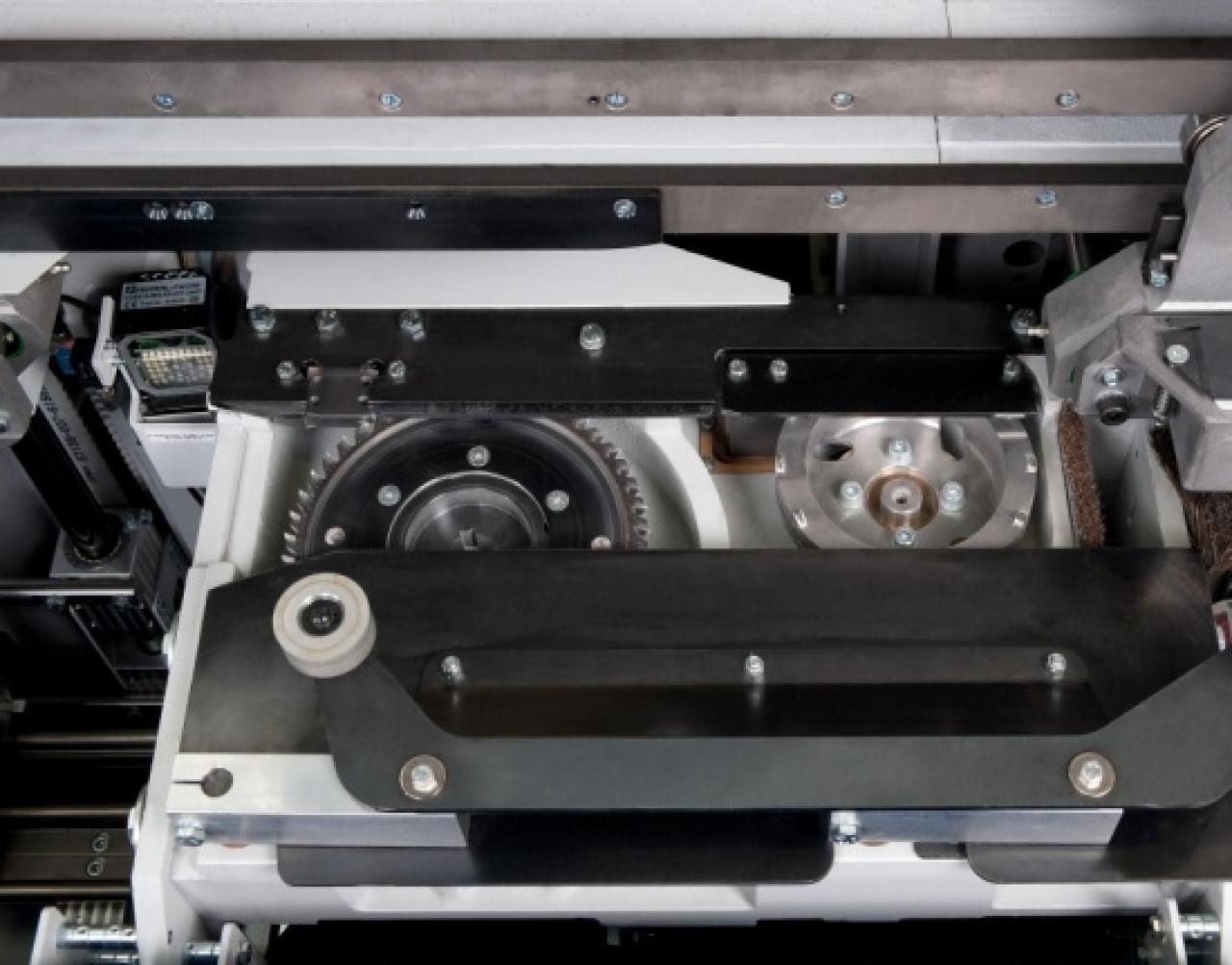

Oklejarka Bookline Plus została zaprojektowana z myślą o szybkim i wydajnym oklejaniu książek w oprawie miękkiej. Została wyposażona w 5 szczęk, które precyzyjnie podają bloki do sekcji klejącej. Sekcja klejąca posiada standardowo frezowanie i nacinanie realizowane za pomocą dwóch oddzielnych tarcz. Następnie blok trafia do klejownika który nanosi klej PUR lub Hot Melt (w zależności od wybranej opcji). Oczywiście producent nie zapomniał o klejeniu bocznym, które, w tym przypadku odbywa się w oddzielnym klejowniku. Tak oklejony blok trafia do automatycznego podajnika okładek. Warto wspomnieć że podajnik ten został wyposażony w sekcję bigowania która standardowo wykonuje 4 bigi natomiast opcjonalnie można wykonać 6 lub 8 bigów. Tak sklejone książki trafiają do wykładania.

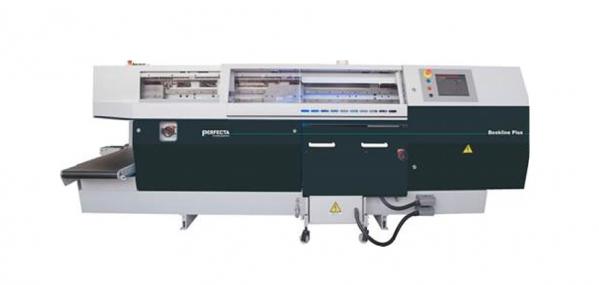

Maszyna Bookline Plus charakteryzuje
się bardzo łatwym i intuicyjnym sterowaniem za pomocą ekranu dotykowego
z intuicyjnym, interaktywnym interfejsem użytkownika. Zapewnia to wysoki poziom
wydajności dzięki automatycznym nastawom tak kluczowych właściwości pracy jak
grubość bloku, czy format okładki. Kolejną

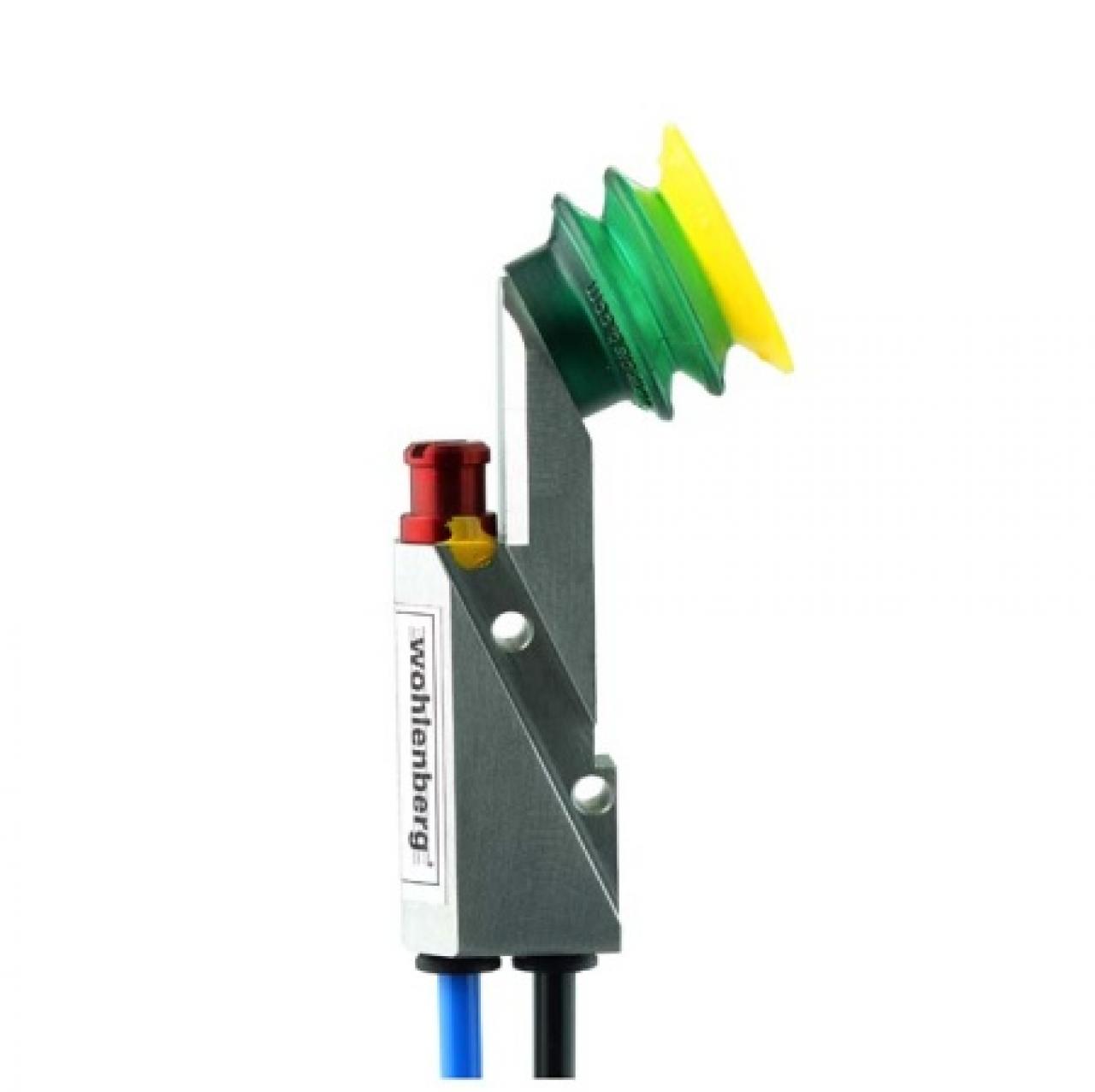

zaletą maszyny jest zastosowanie unikalnego systemu próżniowego Winjector,
umieszczonego w stacji podawania okładek, który zapewnia ograniczenie do
minimum błędów związanych z pobieraniem okładek.
Oczywiście
maszyna posiada wszystkie niezbędne certyfikaty bezpieczeństwa z certyfikatem
GS włącznie.
Szeroki zakres formatów, wysoka wszechstronność i kompaktowe rozmiary to główne zalety tej oklejarki. Dzięki możliwości wykorzystania klejów EVA (Hotmelt), lub Poliuretanowego, bądź dyspersyjnego BOOKLINE PLUS oferuje mnogość zastosowań. Standardowo maszyna dostarczana jest z klejownikiem do kleju Hotmelt.
Dane techniczne:
|
Ilość szczęk: |
5 |
|
Prędkość mechaniczna: |
500 – 2000 cykli na godzinę |
Wydajność zależy od zastosowanych materiałów i formatów
Zakres Formatów:
|
Wysokość bloku: |
110 – 430 mm |
|
Szerokość bloku: |
103 – 320 mm |
|
Grubość bloku: |
2 – 70 mm |
|
Wysokość okładki: |
110 – 435 mm |
|
Szerokość okładki: |
208 – 650 mm |
Dalsze szczegóły w załączniku
Zakres gramatur okładki:
|
Hotmelt (EVA) |
135 – 400 g/m2 |
|
PUR: |
135 – 320 g/m2 |
|
Klej dyspersyjny: |
135 – 320 g/m2 |
Prawidłowa praca podajnika okładek zależy od zastosowanych
materiałów, ziarnistości i gramatury papieru, typu kleju etc.
|
Zasilanie pneumatyczne: |
6 bar |
|
Zasilanie elektryczne: |
3P / 400V / 50Hz |
|
Temperatura pracy: |
15 – 35° C |
WYPOSAŻENIE
·
Pięć szczęk powlekanych
·
Stół podający o regulowanej wysokości z jedną
stacją utrząsania
·
Frez oraz nóż nacinający – maksymalna
głębokość frezowania 5mm
·
Dysza do podciśnieniowego odsysania kurzu ze
stacji frezowania
·
Obrotowy podajnik okładek z systemem próżniowego
podawania okładek Winjector®
·
Stacja bigowania krążkowego z narzędziami do 2 i
4 bigów
·
Stacja okładkowania wyposażone w
listwę dociskową
·
Wykładanie ‘w górę’ dla lekkich produktów
·
Sztaplarka kompensacyjna
·
Funkcja stop-and-go
·
Sterowanie poprzez ekran dotykowy
·
Interfejs użytkownika Navigator SE w języku
niemieckim i angielskim
·
Zasilanie awaryjne komputera (UPS) 24V prąd
stały
·
Automatyczne nastawy szerokości / grubości:
o
Stacji podawania ręcznego
o
Otwarcia szczęk (podawanie / wykładanie)
o
Przedniego krążka klejenia bocznego
o
Przedniego krążka bigującego
o
Stacji zaciskania
·
Sztaplarka
·
Jeden zestaw dokumentacji (instrukcja
użytkownika, katalog części zamiennych, diagramy elektryczne)
·
Znaki / certyfikaty CE oraz GS/ET
·
Kolor maszyny: Szarość antracytu (RAL 7016)
/ szary jasny (RAL 7035)
o
Kolor specjalny (opcjonalnie): możliwość zmiany
pierwszego koloru na kolor wybrany przez użytkownika. Kolor podstawowy RAL 7035
musi pozostać.
