Składarko – sklejarka do pudełek liniowych APR Solutions BOX PLUS 1

Składarko – sklejarka BOX PLUS-1  opracowana w celu składania i sklejania pudełek liniowych a także mająca wiele innych dodatkowych zastosowań.



Maszyna nowej konstrukcji, opracowana w celu realizacji:

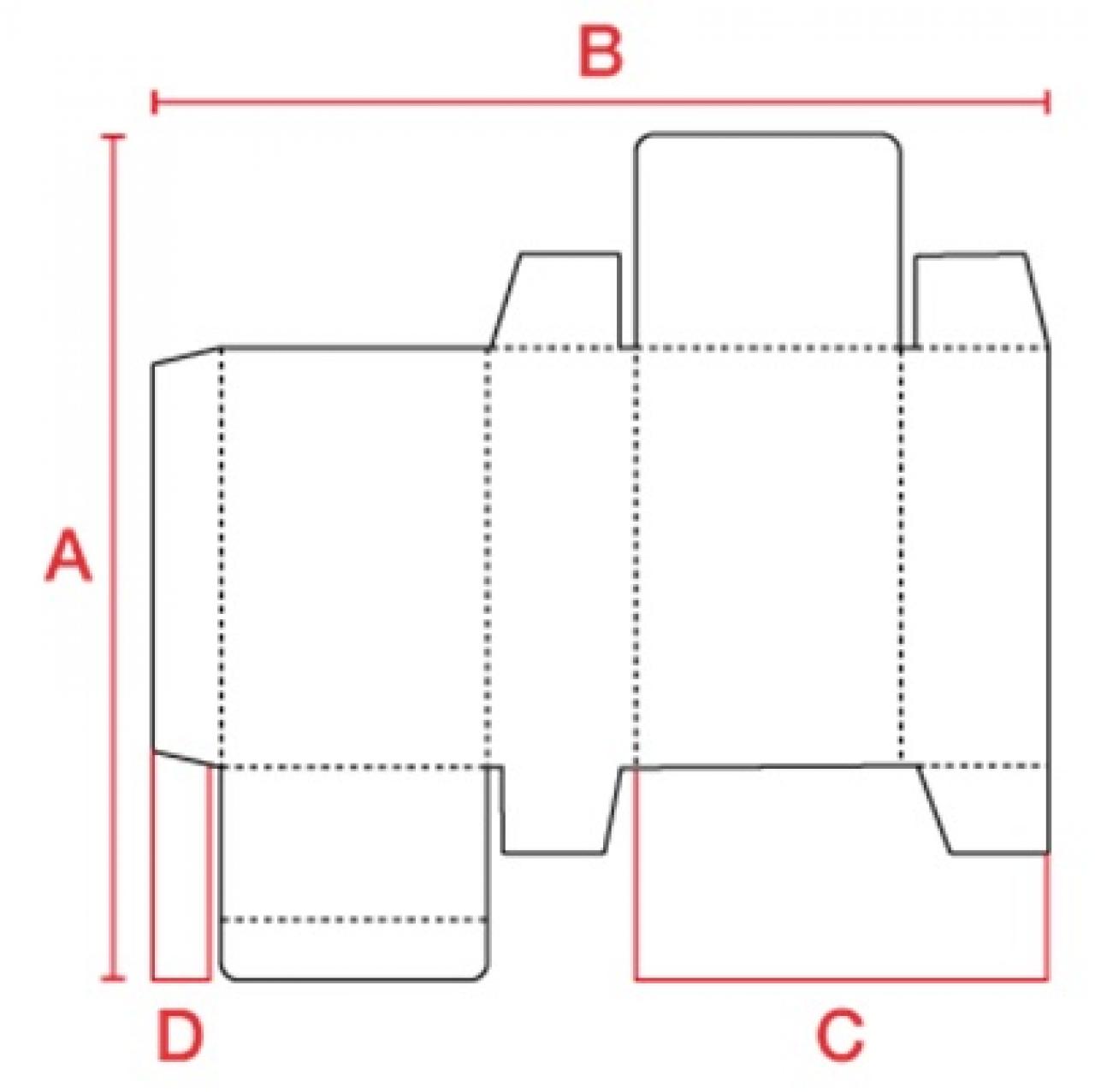

  1. Pudełek liniowych;
  2. Składania i sklejania reklamówek w 2 etapach (w celu uformowania i zamknięcia reklamówki);

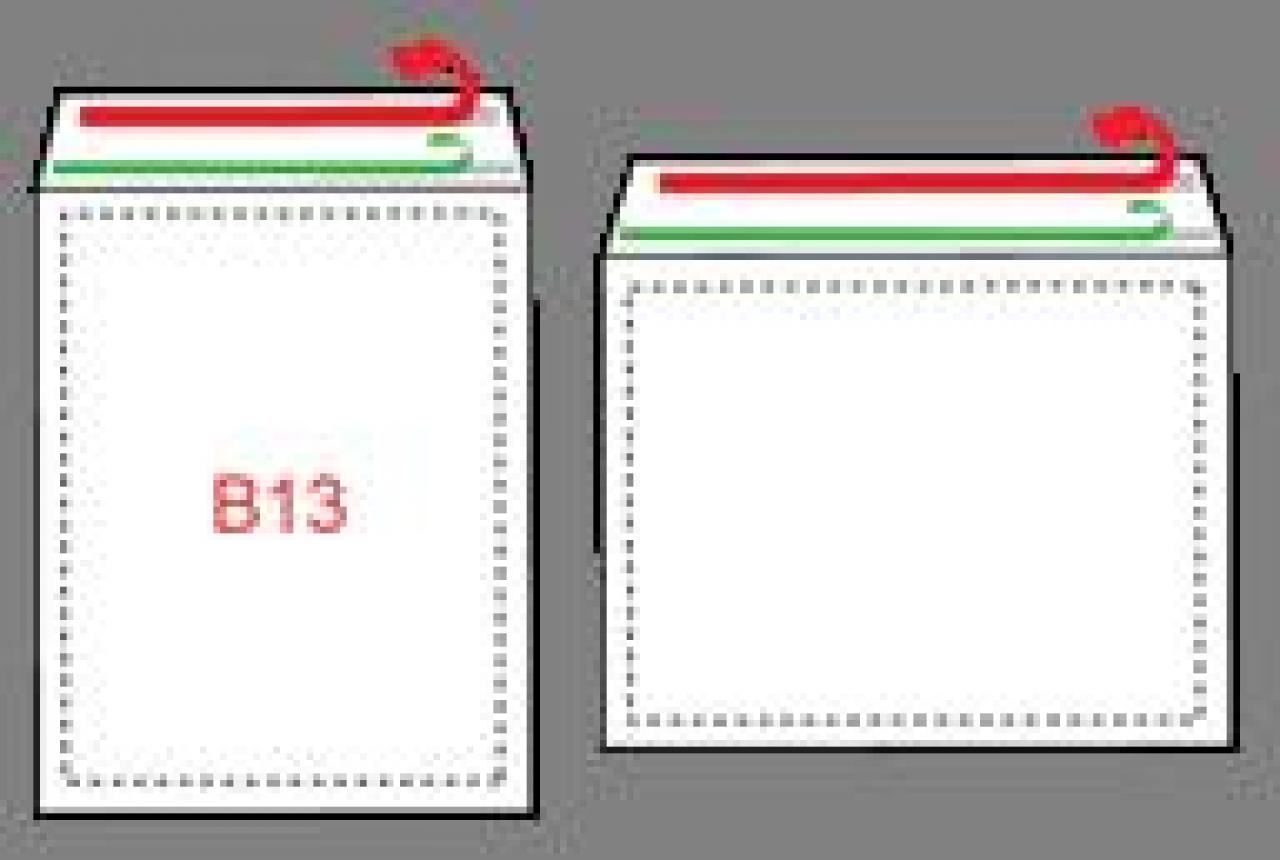

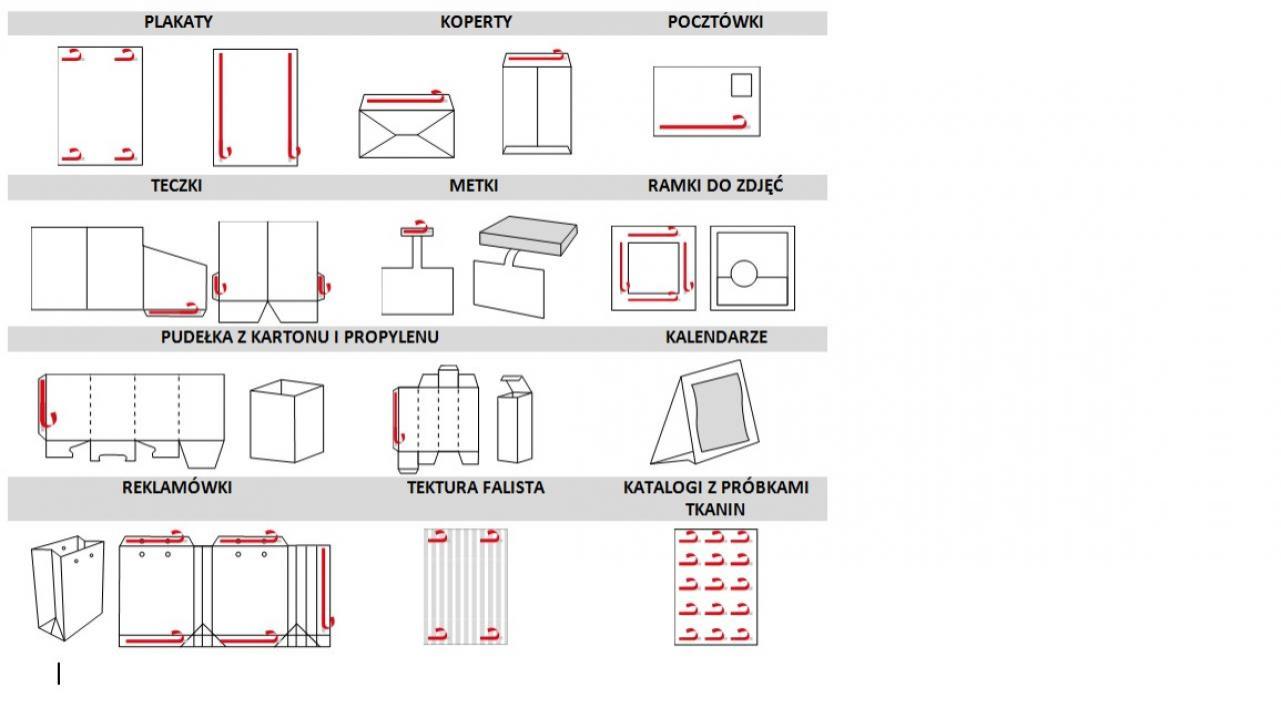

  3. Nakładania taśmy dwustronnej na plakaty, banery, koperty, koperty i pudełka na DVD, całkowicie automatycznie (opcja – RAP) do formatu 720 x 1020 mm;
  4. Insertowanie kart, plastikowych próbek, papieru, DVD (opcjonalnie – Inserter)





Dane techniczne:

Format maszyny:

max 720 x 1020 mm.

min 100 x 100 mm.

Gramatura:

min 150 g/m²

max 400 g/m²

Max prędkość mechaniczna: 120 m/min
Power requirement: 400 V 3 phase + N + E 50 Hz
Moc podłączenia: 4 kW
Sprężone powietrze: 10 BAR with a ½ inch connection



Możliwość dodania 1 lub 2 aplikatorów taśmy dwustronnej, RAP.

Możliwość dodania insertera.



BOX PLUS-1, składarko-sklejarka składa się z:

  • Automatycznego podajnika strumieniowego podawania (Feeder Plus).
  • Zespołu niezależnych ruchomych taśm prowadzących gdzie można zainstalować dodatkowo system klejący oraz aplikator taśmy dwustronnej.
  • Systemu zginania poprzez specjalne prowadnice;
  • Narzędzia składające z 6 urządzeniami prowadzącymi BRUCO z kółkami.
  • Automatycznego system zbierania na wykładaniu.
  • 1 x system nakładania topliwego kleju „Hot melt” z 2 pistoletami w pełni sterowanego poprzez urządzenie kontrolne maszyny za pomocą 7-calowego ekranu dotykowego.



Główne cechy maszyny BOX PLUS-1:

  • Nakłada wszystkie rodzaje papieru oraz kartonu dzięki podajnikowi Feeder Plus.
  • Likwiduje ograniczenia klasycznych podajników.
  • Umożliwia pracę z bardzo małymi formatami i bardziej złożonymi wysztancowanymi kształtami.
  • Zapewnia szybkie i precyzyjne wyrównanie każdego produktu podczas wchodzenia do maszyny.
  • Zmniejsza straty.



FEEDER PLUS, podajnik ciągły (strumieniowy):

  • Format max: 720 x 1020 mm.
  • Format min: 100 x 100 mm.
  • Gramatura: od 150 do 400 gr
  • Dziurkowane taśmy ze ssaniem od dołu;
  • 2 urządzenia do prowadzenia arkuszy z regulacją grubości;
  • Urządzenie kontrolujące szczelinę.

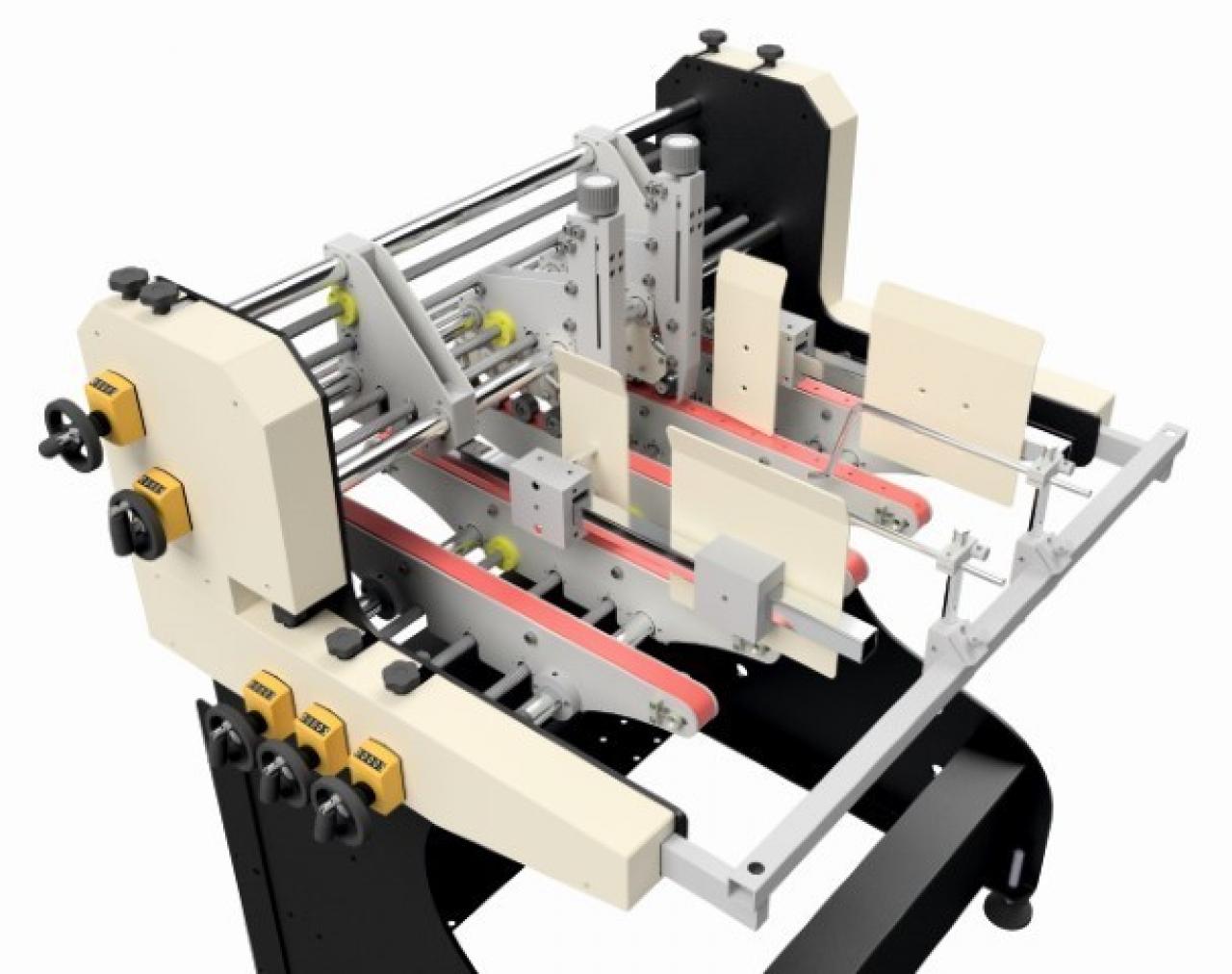

Pierwsza grupa realizująca zaginanie poprzez specjalne prowadnice:

  • 4 prowadnice o szerokości 70mm każda.
  • Specjalne narzędzia składające do zginania klapek oraz zamykania pudełek.
  • Możliwość linearnego zginania 1-go łamu dla gramatur do 400 gr/m².
  • 6 urządzeń prowadzących BRUCO z kółkami.
  • Urządzenie elektroniczne do liczenia produktów, w tym:
    • Licznik całościowy oraz licznik godzinowej prędkości.
    • Licznik wybranych produktów poprzez zatrzymanie podawania na ustawiony czas.



System aplikowania kleju topliwego "Hot melt":

  • Zbiornik do topienia kleju do 4 kg.
  • Urządzenie kontrolne temperatury kleju.
  • 2 pistolety oraz 2 rury termiczne o długości +/- 1,8 m.
  • Podłączenie elektryczne 5,8 kW.
  • System kontrolny aplikacji kleju bezpośrednio z 7-calowego ekranu dotykowego maszyny BOX PLUS.



Automatyczny Stół Wykładania:

  • Samodzielny o regulowanej wysokości stół z taśmą transportową;
  • Elektroniczne urządzenie kontrolne zbieranego produktu;
  • Regulacja prędkości przyciskiem;
  • Łatwe do regulacji urządzenie dociskowe, nad ścieżkami kleju;

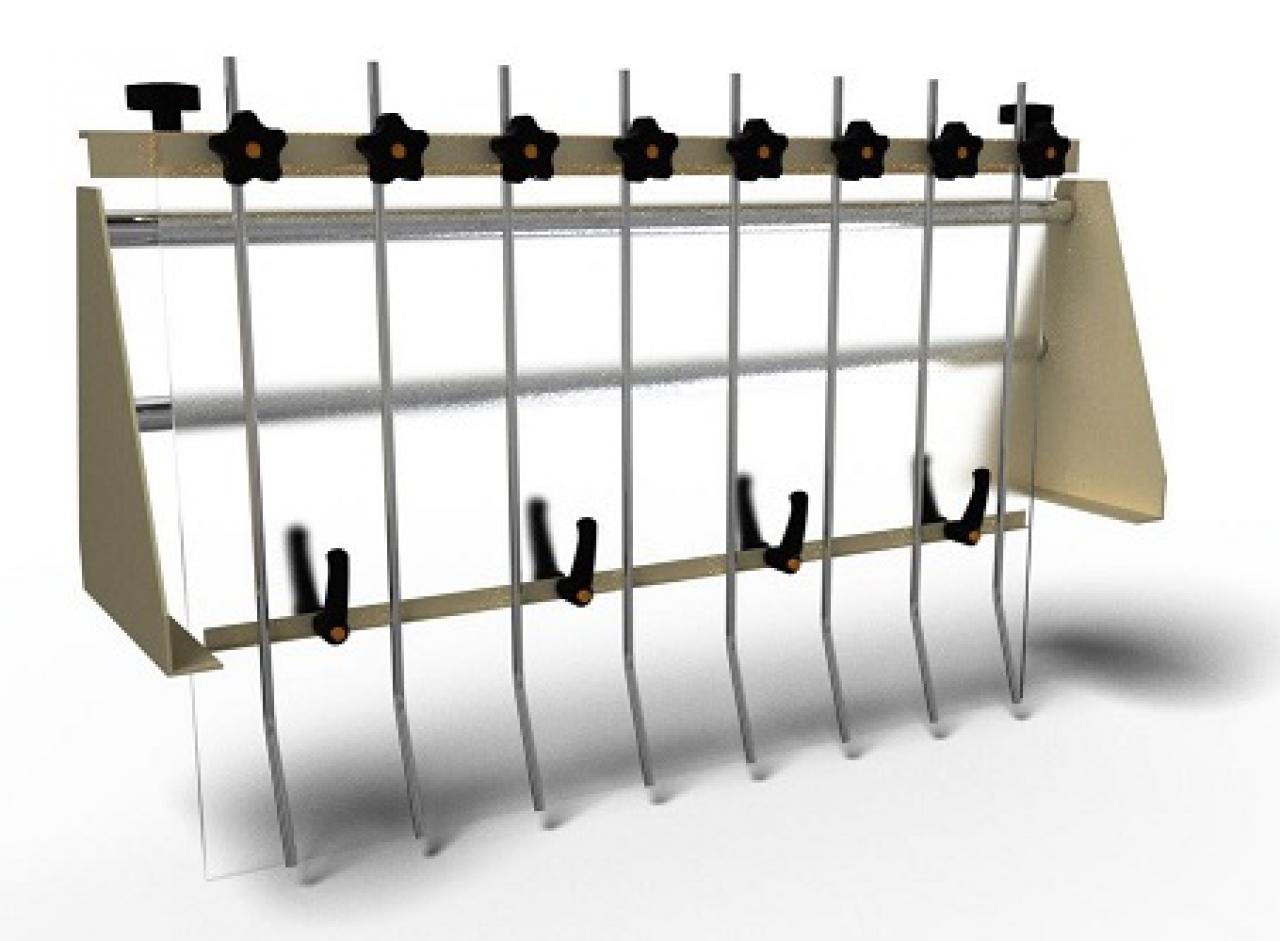

System ruchomej płyty TIPPER FOLD PLATE:

  • Ruchoma i usuwalna płyta przechylna umożliwiająca składanie.
  • System elektropneumatyczny.
  • Płyta z ruchomymi segmentami.
  • Nadmuch sprężonego powietrza.
  • Zginanie w kieszeni: min 60 mm - max 400 mm.
  • Gramatura: od 200 do 400 gr/m².



Specjalny system obracający 90°:

  • Boczne wyrównanie przed nakładaniem taśmy dwustronnej lub taśmy zrywającej Tear Tape.
  • Format elementu do wkładania: max 700 x 700 mm, min 200 x 150 mm.
  • Gramatura: od 150 do 800 gr/m².
  • Max prędkość: 100 m/min.
  • 1 taśma transportowa.
  • 2 systemy transportowe papieru wydłużonym urządzeniem kołowym BRUCO o regulowanym docisku.



 System aplikowania kleju topliwego "Hot melt":

  • Zbiornik do topienia kleju do 4 kg.
  • Urządzenie kontrolne temperatury kleju.
  • 3 pistolety oraz 3 rury termiczne o długości +/- 1,8 m.
  • Podłączenie elektryczne 5,8 kW.
  • System kontrolny aplikacji kleju bezpośrednio z 7-calowego ekranu dotykowego





System automatycznego zbierania produktu:

  • samodzielny o regulowanej wysokości stół zbierania produktu z taśmą transportową o dużej pojemności.
  • Elektroniczne urządzenie kontrolne zebranego produktu.
  • Urządzenie kontrolne prędkości, przyciskiem.
  • Łatwe do regulacji urządzenie dociskowe, nad ścieżkami kleju.

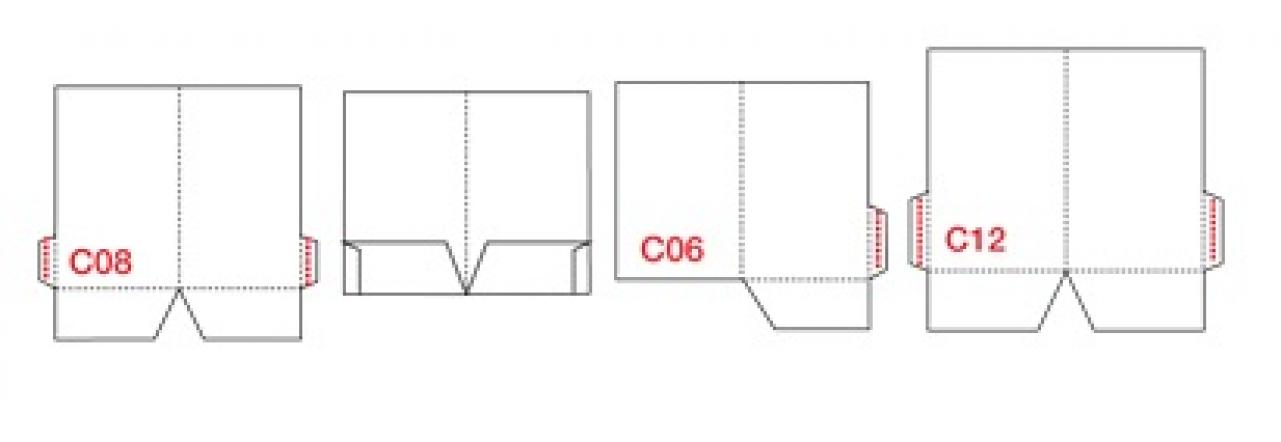

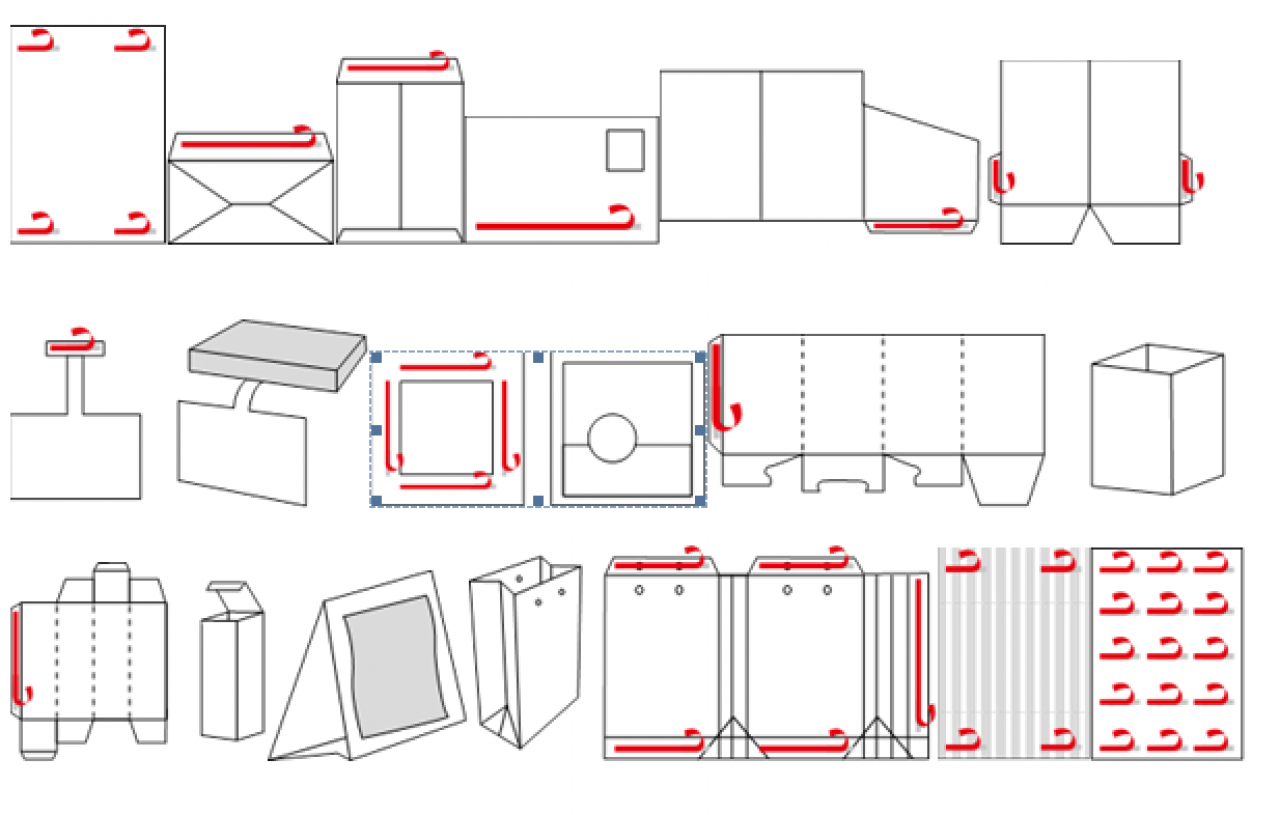

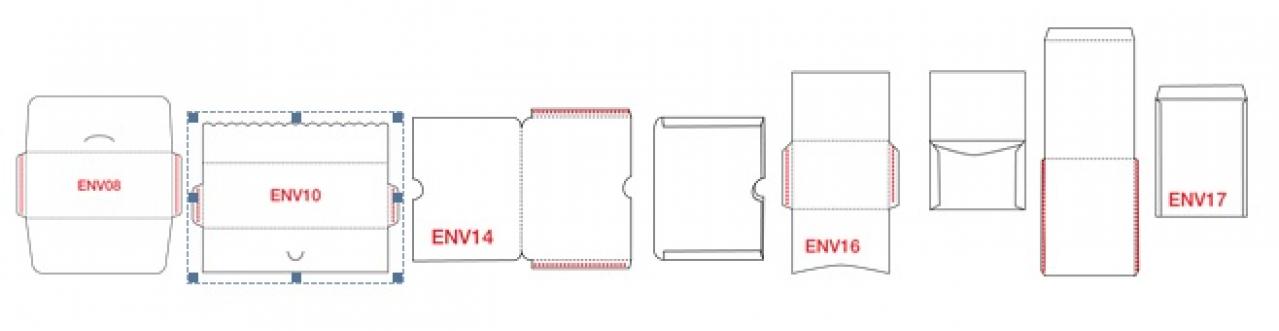

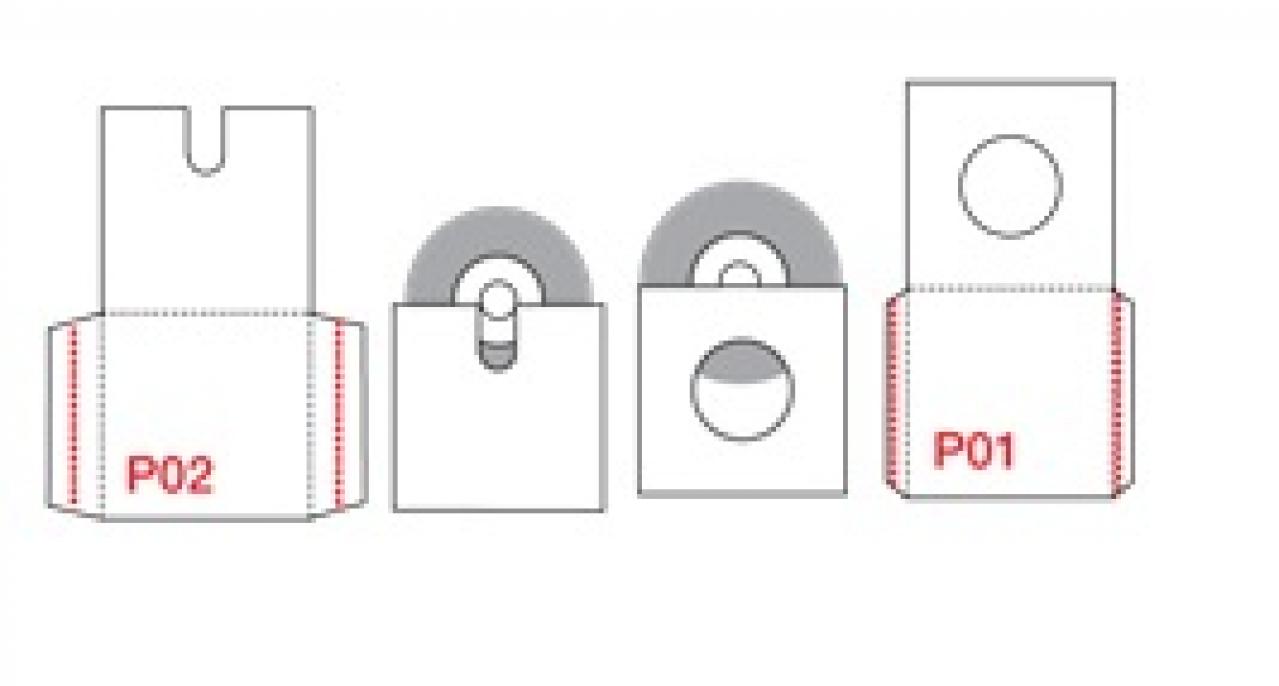

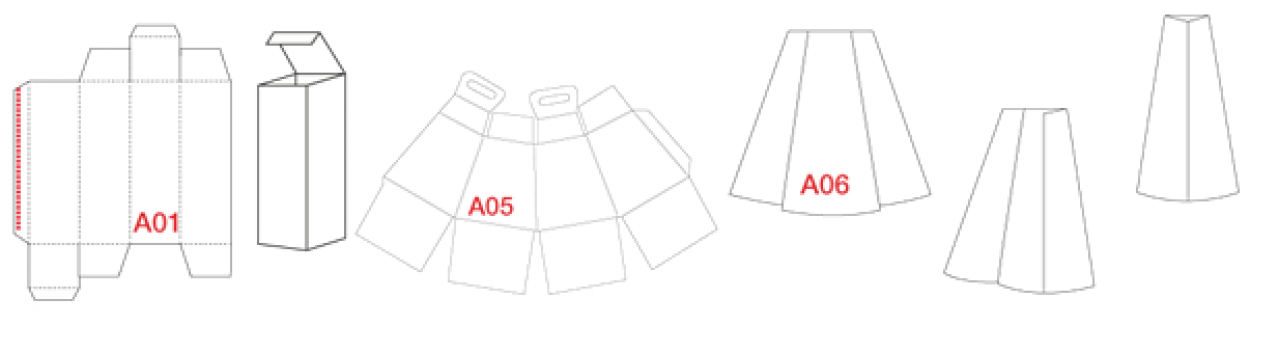

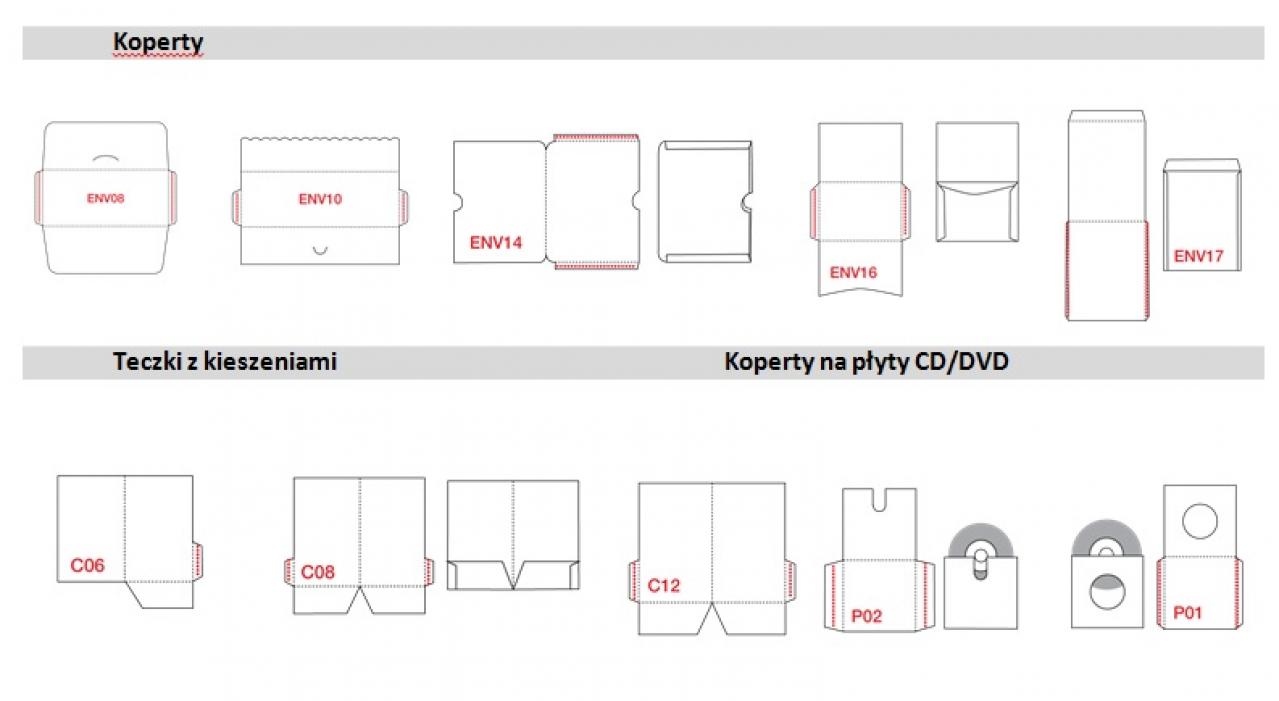

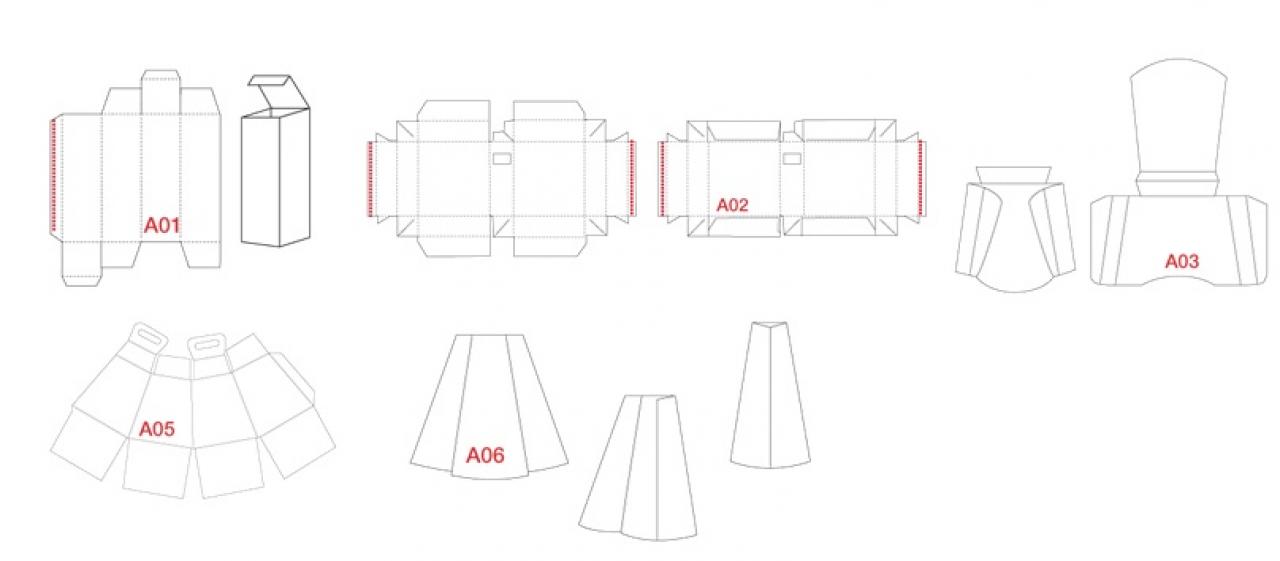

Kilka produktów możliwych do składania i sklejania z BOX PLUS-1:



System Ruchomej Płyty Tipper Fold Plate:

  • Ruchoma i usuwalna płyta przechylna umożliwiająca składanie;
  • System elektropneumatyczny;
  • Płyta z ruchomymi sergmentami;
  • Płyta regulowana;
  • Nadmuch sprężonego powietrza;
  • Zaginanie kieszeni w płycie: min. 60mm - max.  400 mm;
  • Gramatura: od 200 do  400 gr;

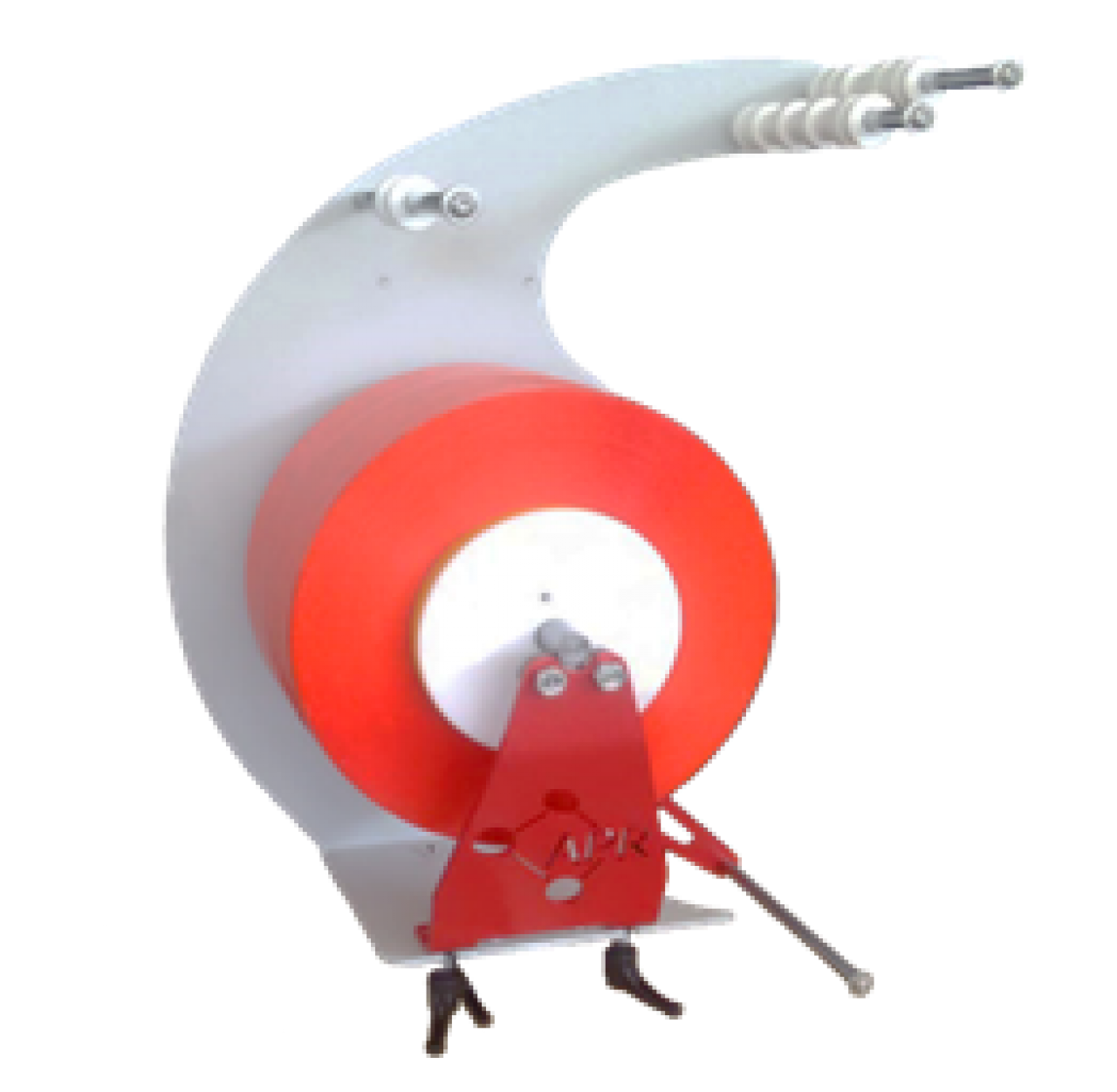

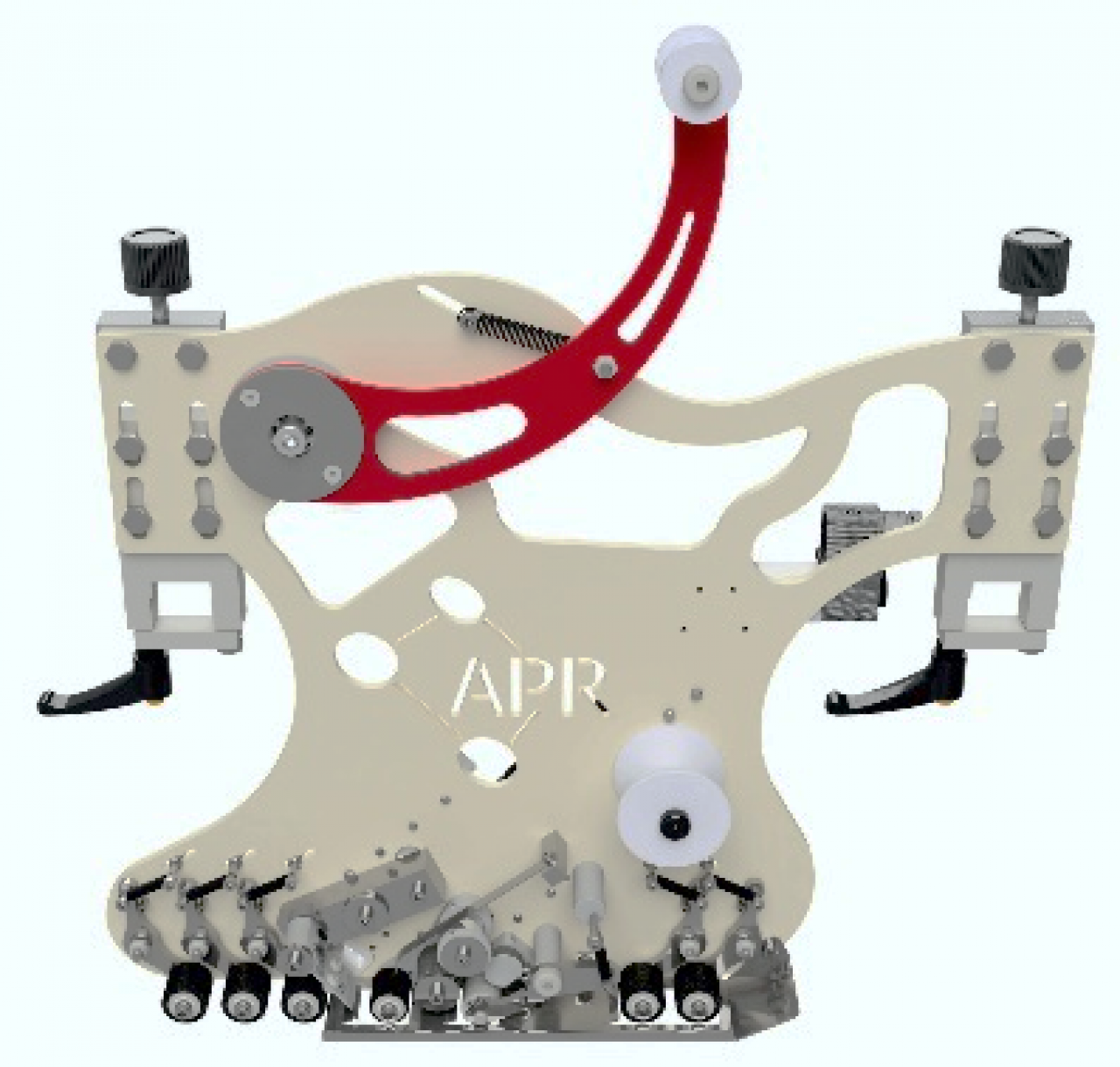

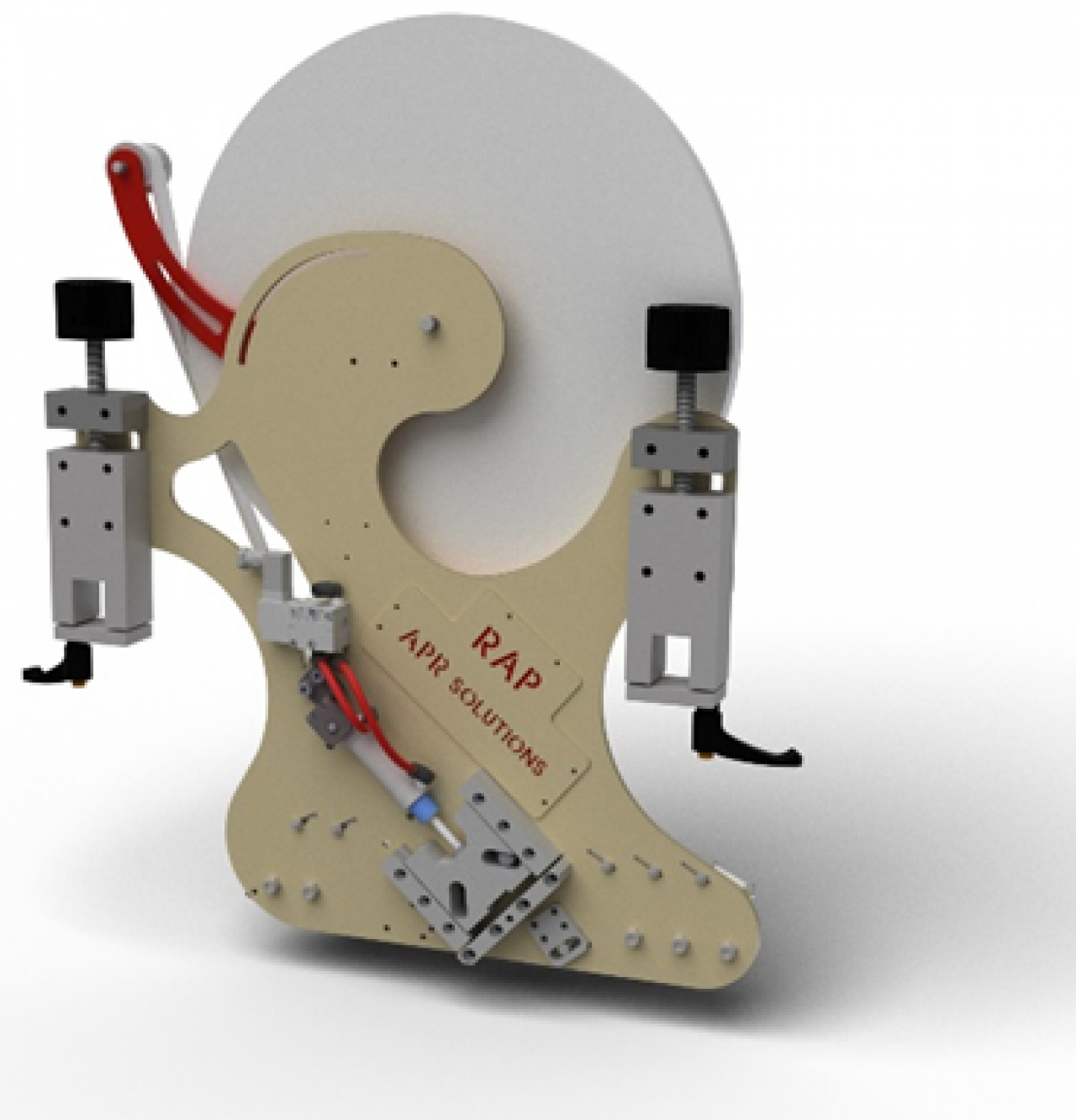

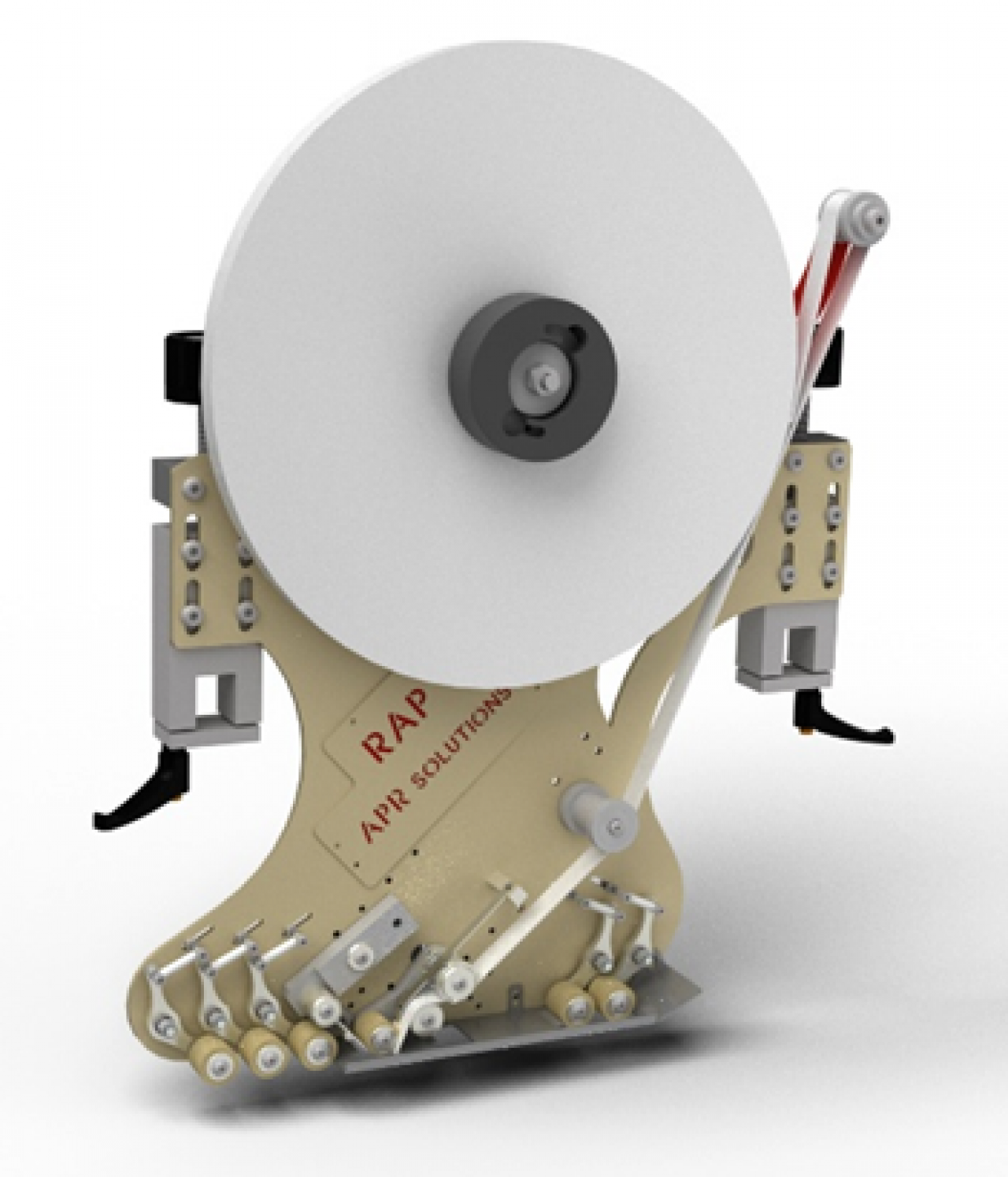

RAP, aplikator taśmy dwustronnej

Aplikator taśmy dwustronnej jest sterowany za pomocą systemu PLC.

Obsługa i programowanie PLC nie wymaga profesjonalnego operatora, touch screen jest zaprojektowany tak, że może być obsługiwany przez operatora bez doświadczenia.



"RAP" , dane techniczne:

Szerokość taśmy (min-max):

od 9mm – 25mm.

Max śr. zewn. roli taśmy :

480 mm

Średnica wewn. roli taśmy:

76 mm

Zasilanie:

elektropneumatyczne

Prędkość prod.:

120 m / min.
