Maszyna o nowej konstrukcji przeznaczona do produkcji wszystkich aplikacji na pudełkach i kopertach typu E-Commerce wymaganych dla handlu elektronicznego:
Maszyna „Maxi Box Plus 160” przeznaczona jest do aplikacji w sposób w pełni automatyczny szerokiej gamy taśm silikonowych i klejących, takich jak: taśma jednostronnie klejąca, taśma dwustronna, taśma zrywająca oraz taśma magnetyczna; dostarczana jest z automatycznym podajnikiem strumieniowym „Maxi Feeder Plus” działającym jak każdy podajnik cierny połączony z funkcją podajnika ssawkowego. To podajnik nowej generacji przeznaczony do ciągłej produkcji non-stop produktów o różnych formatach i złożonych wykrojach, wykrawanych z tektur warstwowych, także z wyciętymi slotami. Maszyna obsługuje materiały wykrawane, bigowane i rowkowane w zakresie od gramatury 200 gram/m² do 9 mm grubości.
Wszystkie aplikacje taśm są kontrolowane przez system PLC z 7-calowego ekranu dotykowego, a dzięki łatwemu rozmieszczeniu aplikatorów i narzędzi oraz nowemu liniowemu systemowi pozycjonowania, możliwy jest bardzo szybki narząd oraz oszczędność czasu na rzecz większej zdolności produkcyjnej.

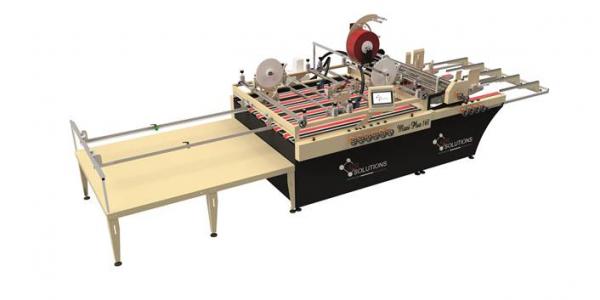

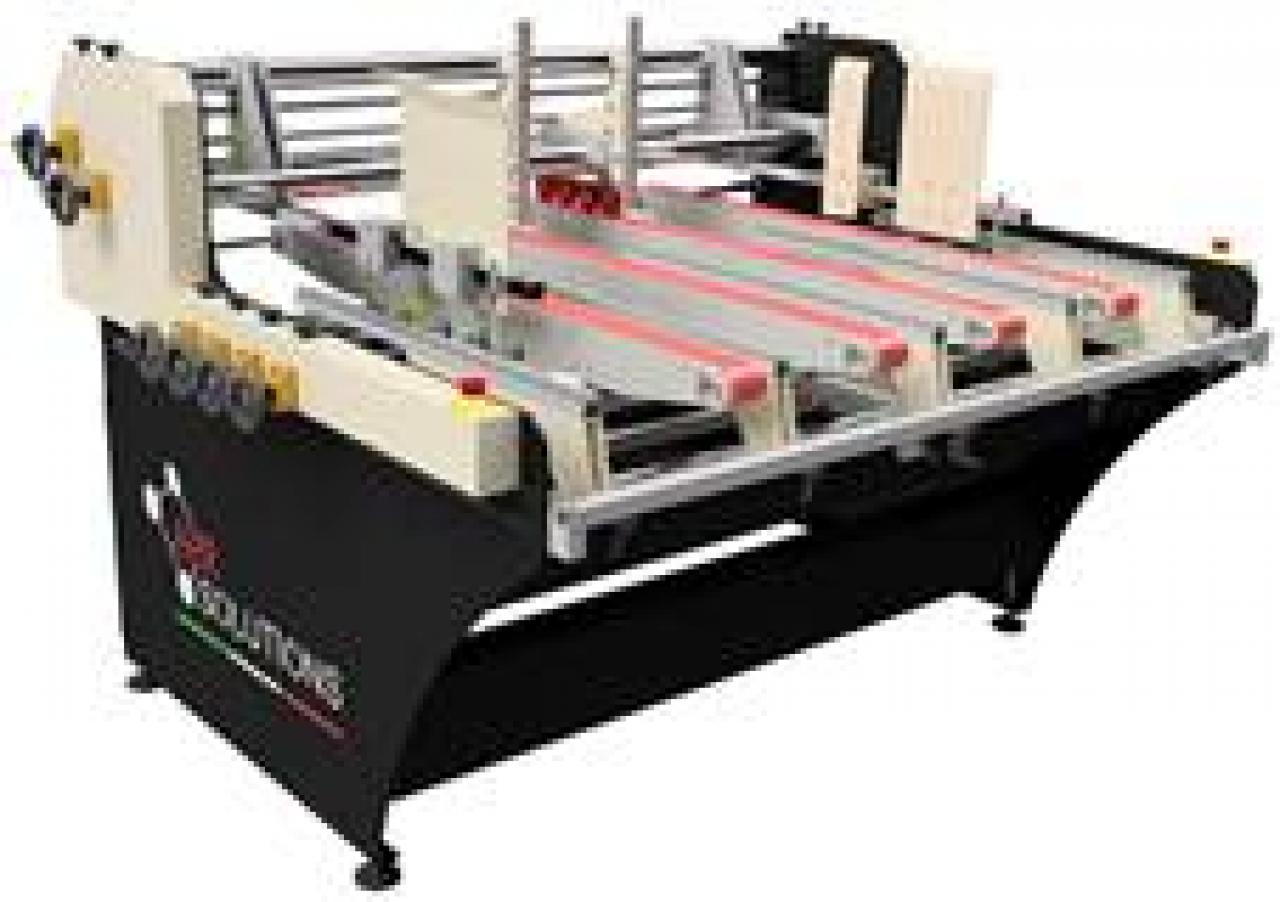

MAXI BOX PLUS 160, składarko-sklejarka składająca się z:

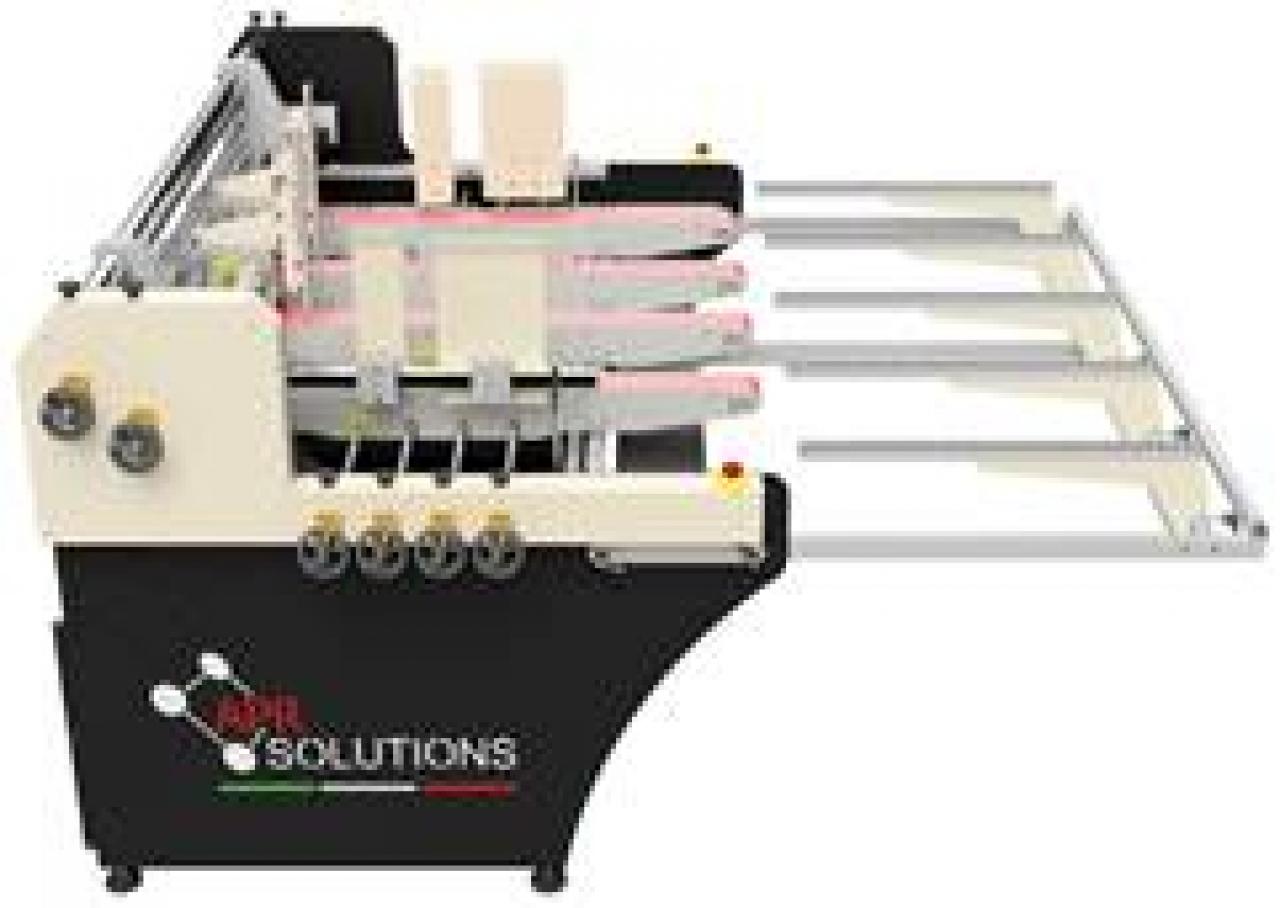

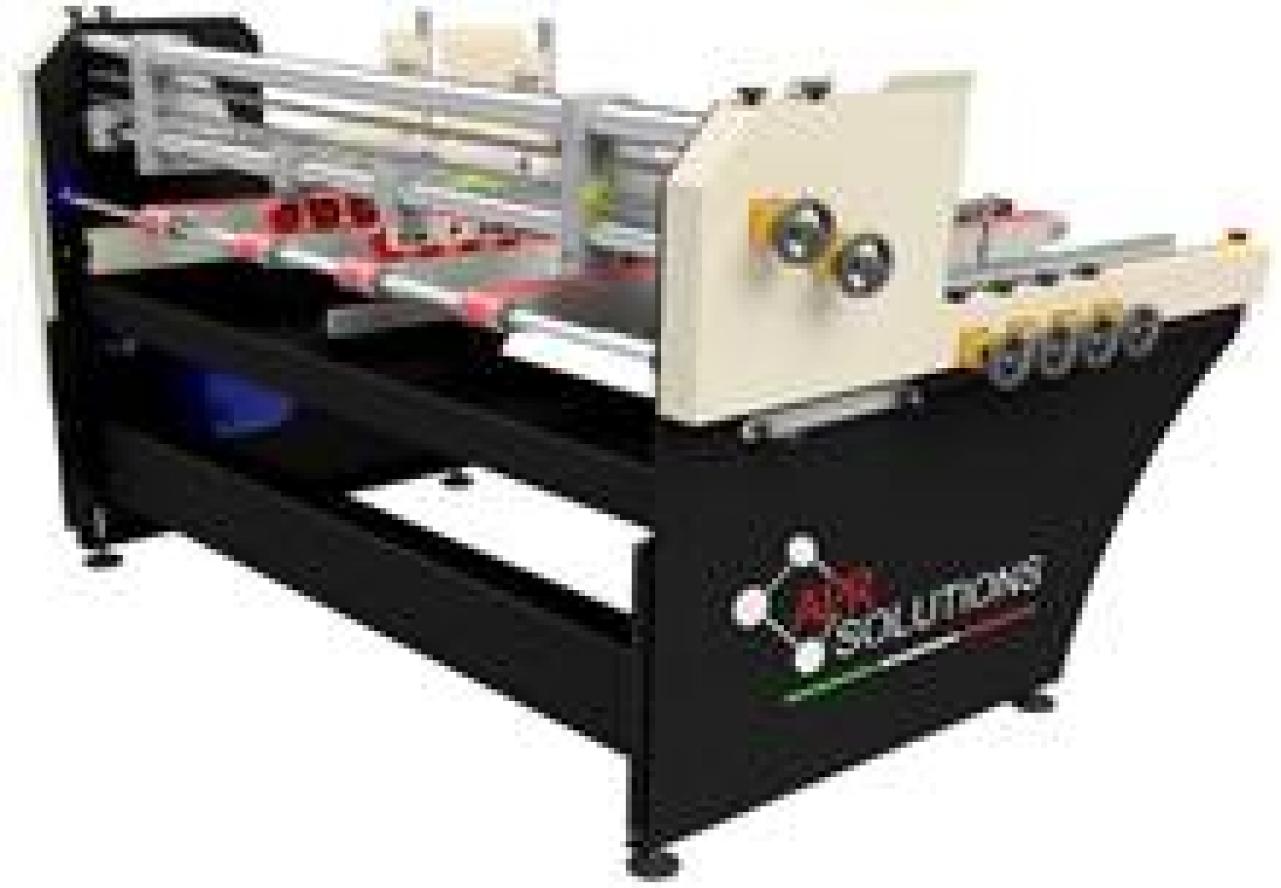

MAXI FEEDER PLUS – podajnik automatyczny
MAXI FEEDER PLUS 160 to w pełni automatyczny podajnik, pracujący jak każdy cierny podajnik ciągły, ale połączony z funkcją podajnika ssawkowego. To podajnik nowej generacji, który eliminuje ograniczenia tradycyjnych podajników. Z zastosowaniem systemu ssącego pozwala na pracę z bardzo małymi formatami lub skomplikowanymi wykrojami, ale także z papierami o niskich gramaturach, eliminując ślady zarysowań na delikatnych materiałach, jak np. laminowany mat. System tarcia i ssania są połączone w jednym korpusie, oferując dwa systemy w jednym podajniku, łatwy w użyciu, zawsze gotowy do każdej pracy. Nasza technologia opiera się na zmniejszeniu inwestycji, a czas rozruchu maszyny zapewnia naszym klientom (partnerom) wysoce niezawodną technologię.
Automatyczny podajnik MAXI FEEDER PLUS 160 posiada 6 pasów podających, łatwo przesuwanych dzięki innowacyjnemu systemowi wykorzystującemu bardzo precyzyjne stalowe śruby z gwintem trapezowym oraz prowadnice liniowe, co pozwala na niezależne pozycjonowanie każdego pasa zgodnie z potrzebą chwili, bez żadnych ograniczeń. Pozycjonowanie kontrolowane jest za pomocą numerycznych obrotowych uchwytów (korbek), które pozwalają na dużą precyzję i możliwość uzyskania dokładnego położenia dla każdego rodzaju produktu. Wszystkie 6 pasów podających posiada specjalne otwory podciśnieniowe dla systemu ssącego od spodu. System pasowania podawanych produktów można również łatwo regulować dzięki powyżej opisanemu systemowi przesuwania i pozycjonowania, które pozwalają na dużą precyzję i możliwość uzyskania dokładnego położenia dla każdego rodzaju produktu. Podajnik PLUS zawiera również system kontroli szczeliny arkusza sterowany przez PLC maszyny.
Dane techniczne :
Jednostka Realizująca Zaginanie

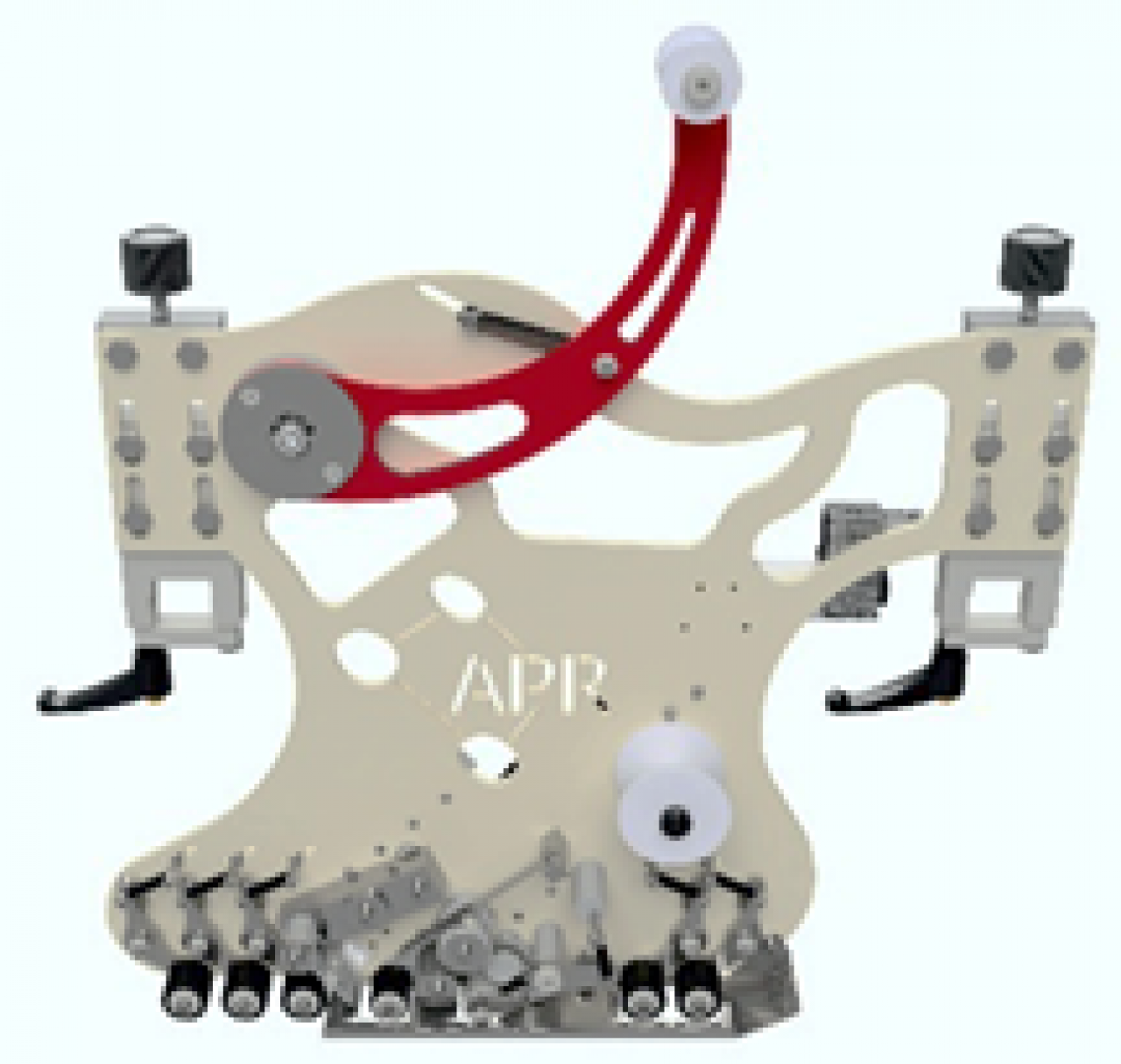

RAP SIL – Aplikator Taśmy Silikonowej
Działa w połączeniu z systemem klejenia na gorąco, z systemem powlekania szczelin i specjalnym pistoletem „MELER”.
|
o Szerokość taśmy silikonowej (min-max) |
od 10 – 50 mm |
|
o Ilość nałożeń |
od 1 do 5 |
|
o Max długość aplikacji |
do 9999 mm (9,99 m) |
|
o Min długość aplikacji |
70 mm |
|
o Min odległość pomiędzy aplikacjami w linii |
60 mm |
|
o Min odległość taśmy od krawędzi papieru |
5 mm |
|
o Margines błędu aplikacji |
± 1 mm |
|
o Zewnętrzna średnica roli taśmy |
480 mm |
|
o Wewnętrzna średnica roli taśmy |
76 mm |
|
o Zasilanie |
elektropneumatyczne |
|
o Max prędkość mechaniczna |
120 m/min. |
System aplikowania kleju topliwego MELER Wraz z dwoma pistelotami klejowymi do powlekania szczelin

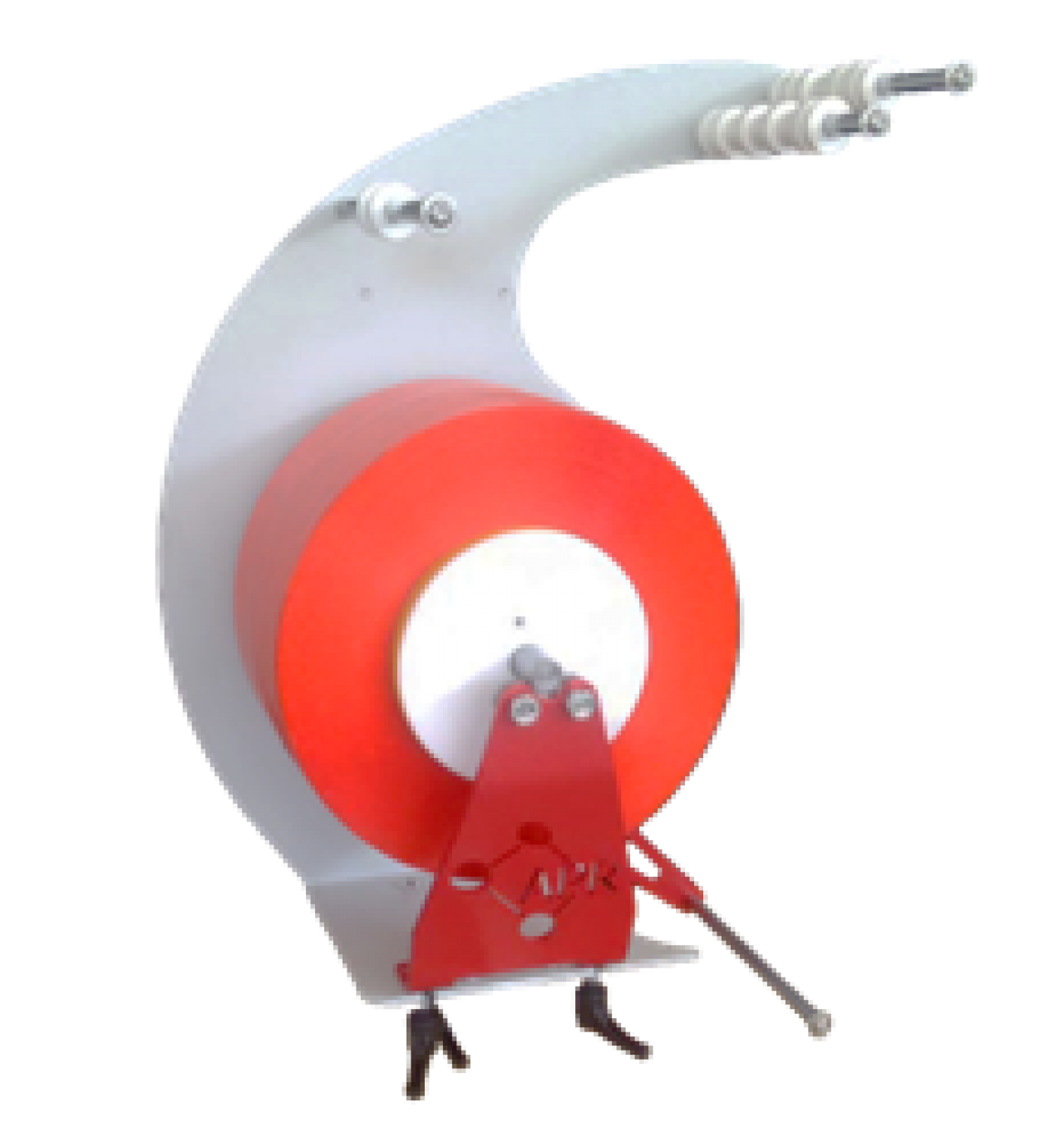

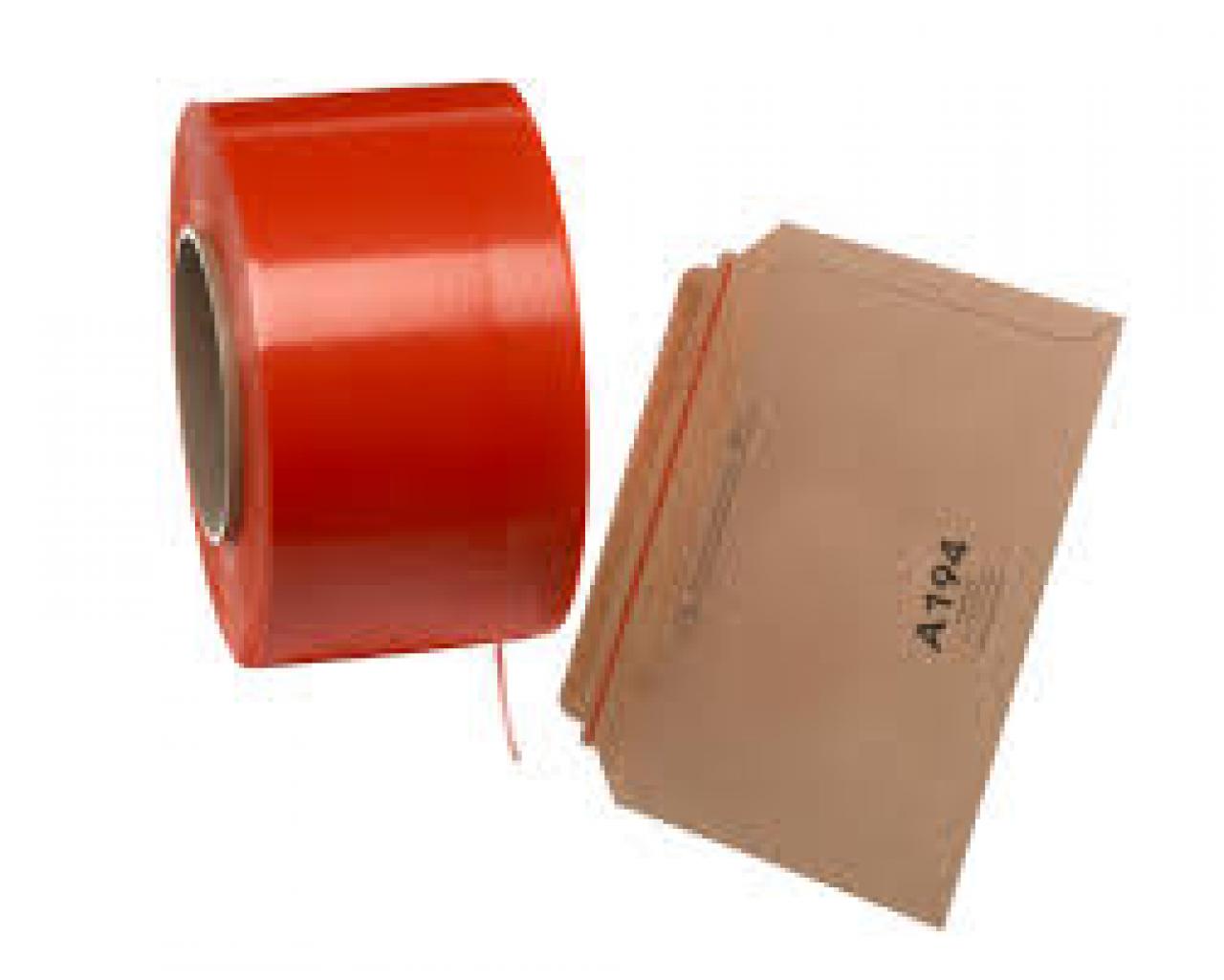

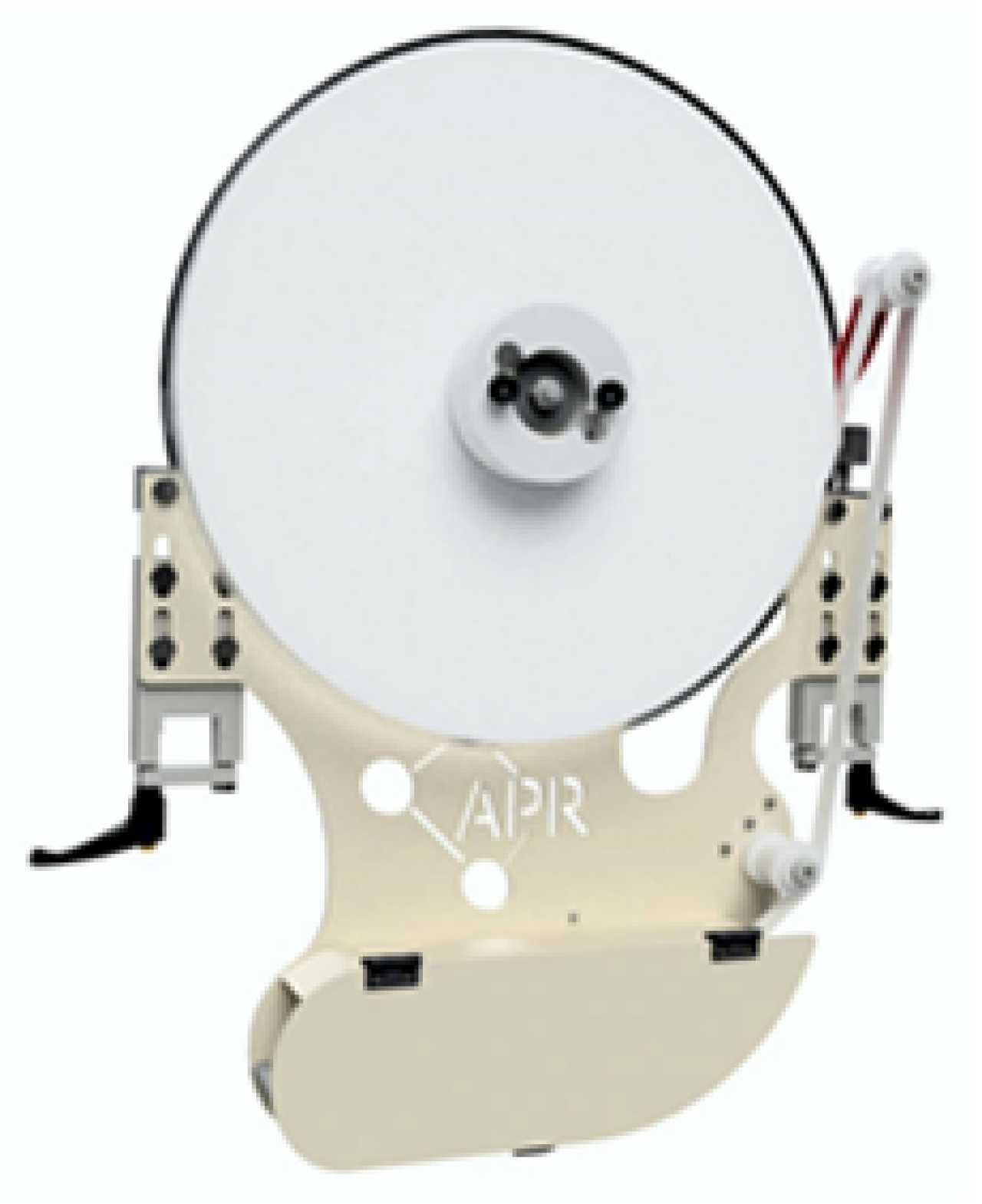

RAP STRIP – Aplikator Taśmy Zrywającej Tear Tape z własnym systemem szpulowym
Specyfikacja techniczna:
|
o Szerokość taśmy (min-max): |
od 3 mm – 6 mm |
|
o Ilość nałożeń: |
od 1 do 5 |
|
o Max długość aplikacji: |
9999 mm |
|
o Min długość aplikacji: |
55 mm |
|
o Min odległość między jednym a drugim nakładaniem w linii: |
40 mm |
|
o Min odległość taśmy od krawędzi papieru: |
5 mm |
|
o Margines błędu w aplikacji: |
± 1 mm |
|
o Max zewnętrzna średnica szpuli taśmy: |
360 mm |
|
o Wewnętrzna średnica szpuli taśmy: |
150 mm |
|
o Zasilanie: |
elektropneumatyczne |
|
o Max prędkość mechaniczna |
120 m/min. |

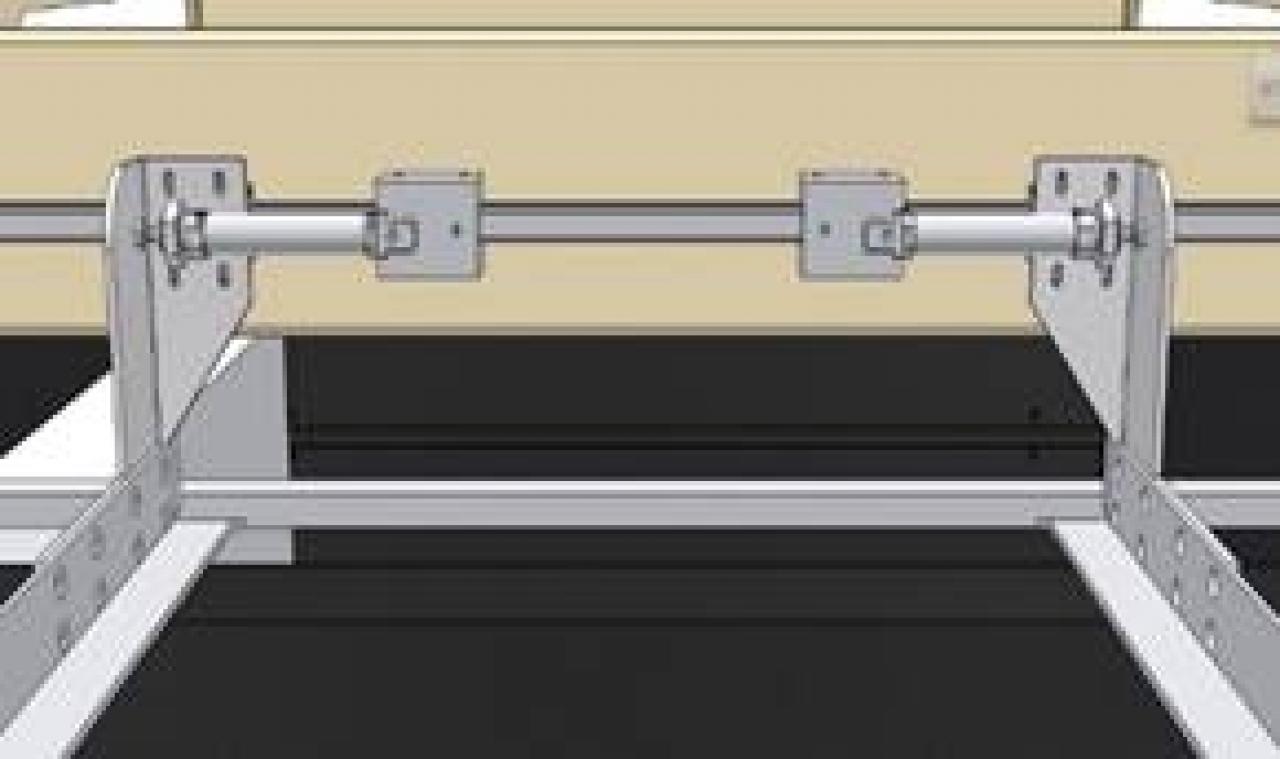

Stół Automatycznego Wykładania z systemem wałków

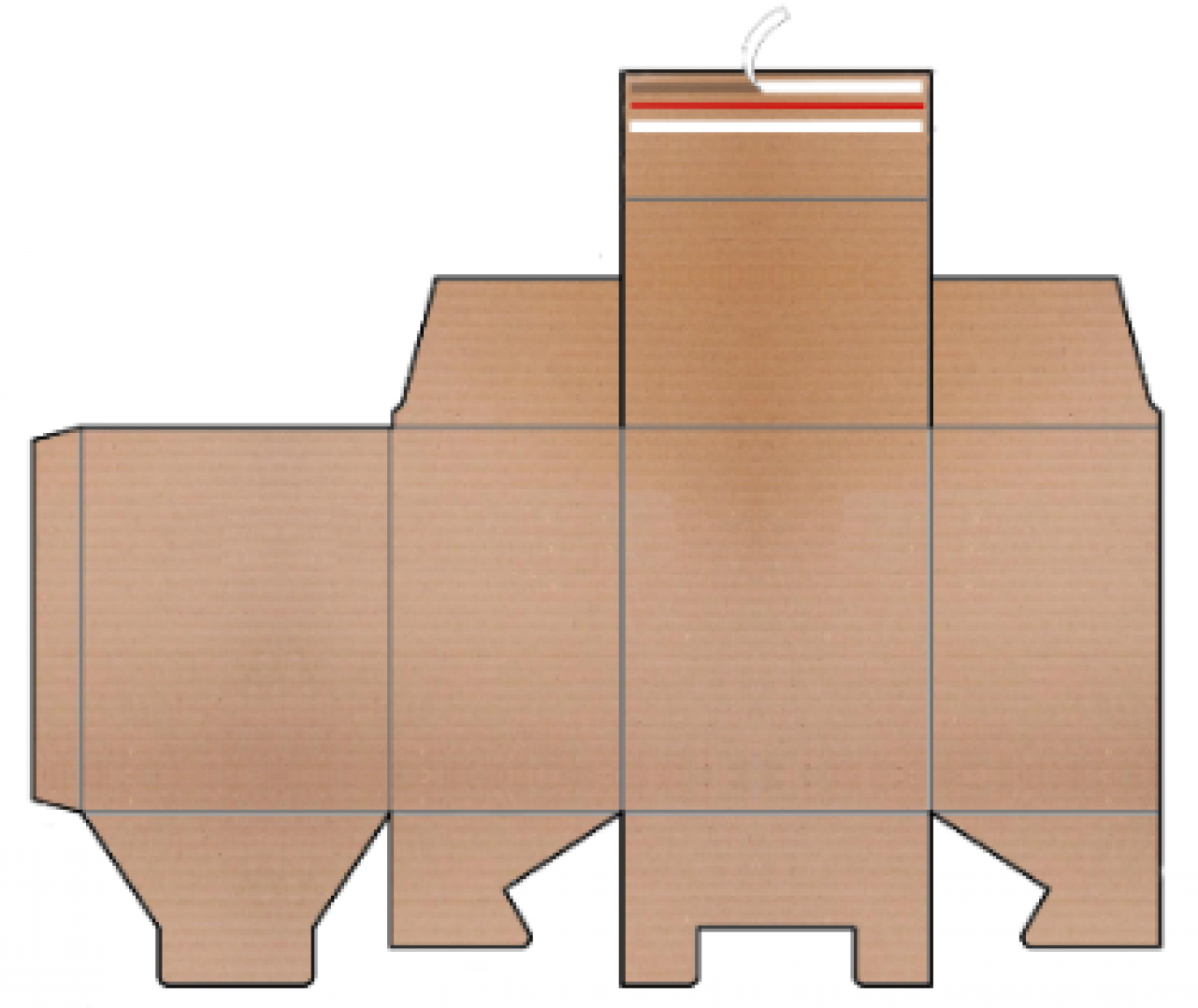

Przykładowe produkty, które można zrealizować za pomocą „Maxi Box Plus 160” poprzez dodanie 2 aplikatorów RAP SIL i 1 aplikatora taśmy zrywającej RAP STRIP.

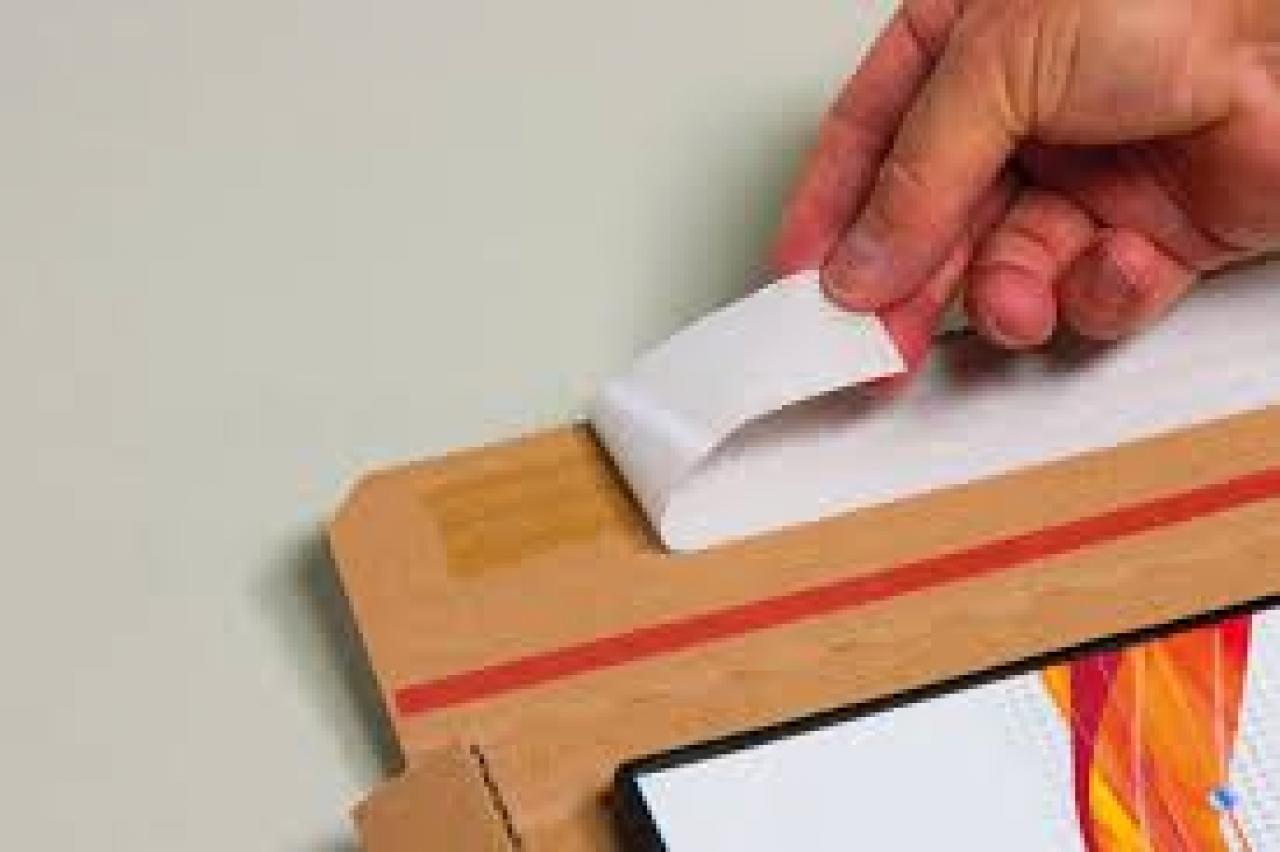

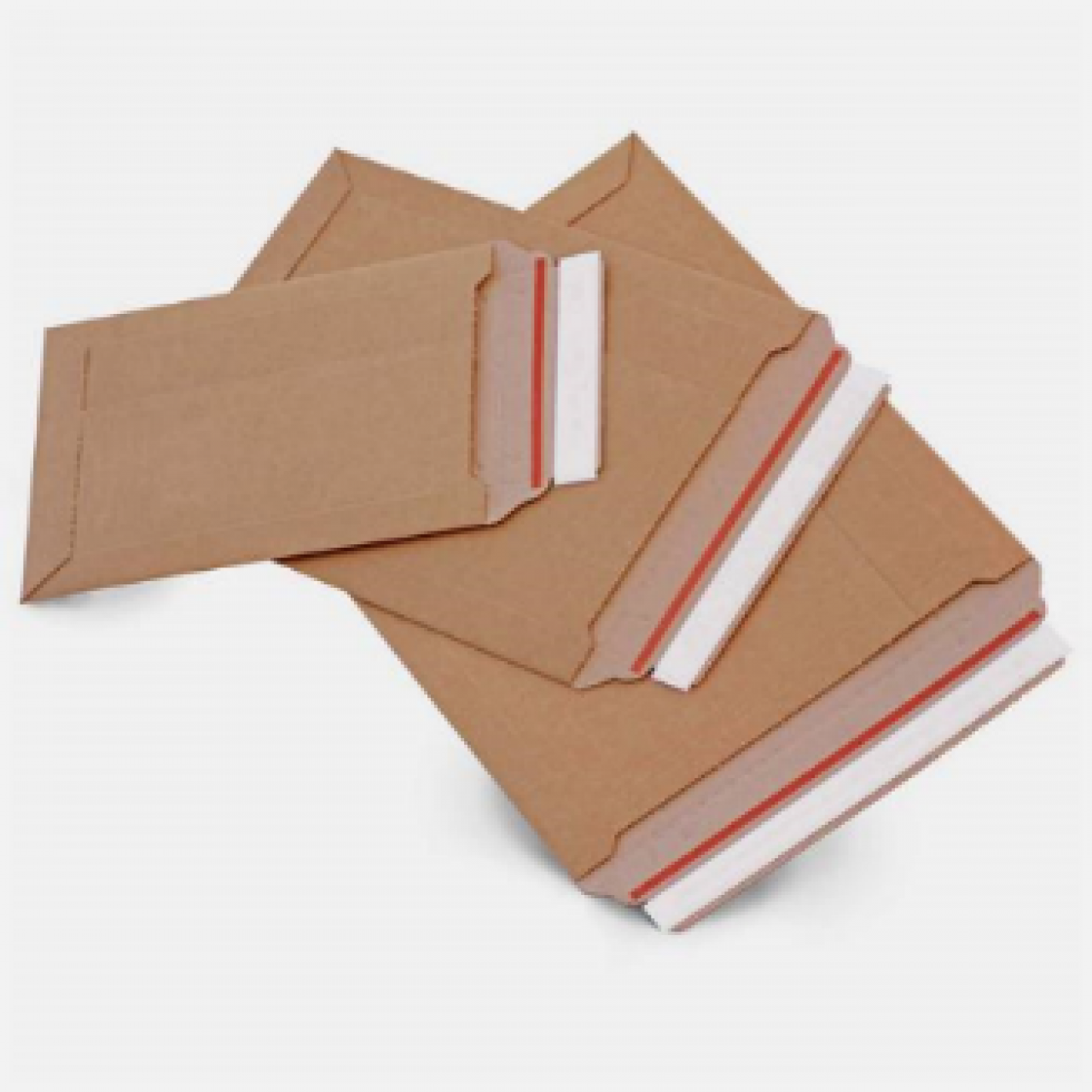

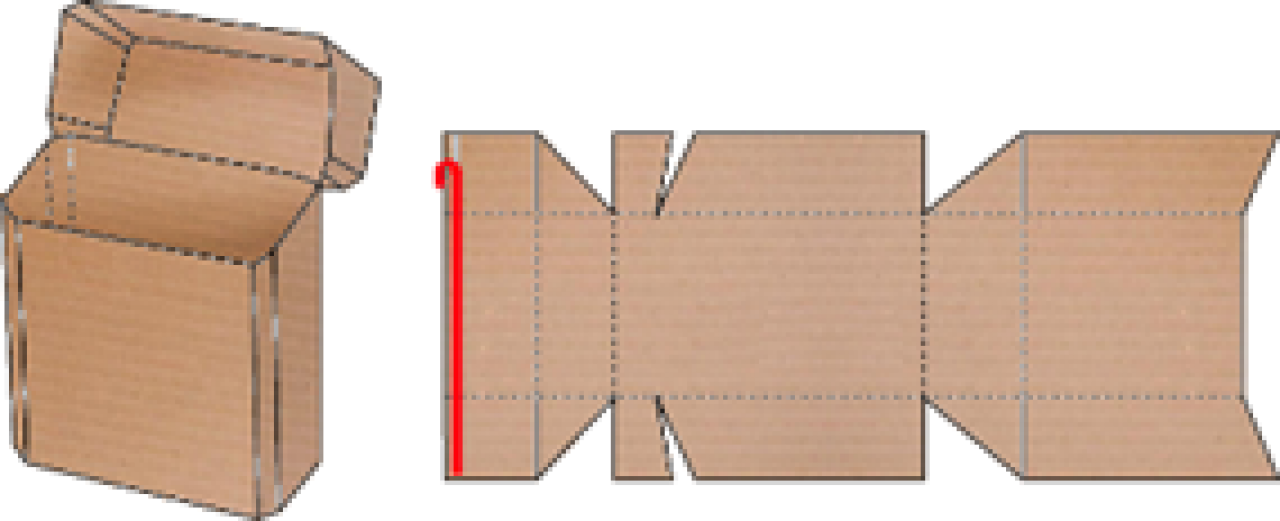

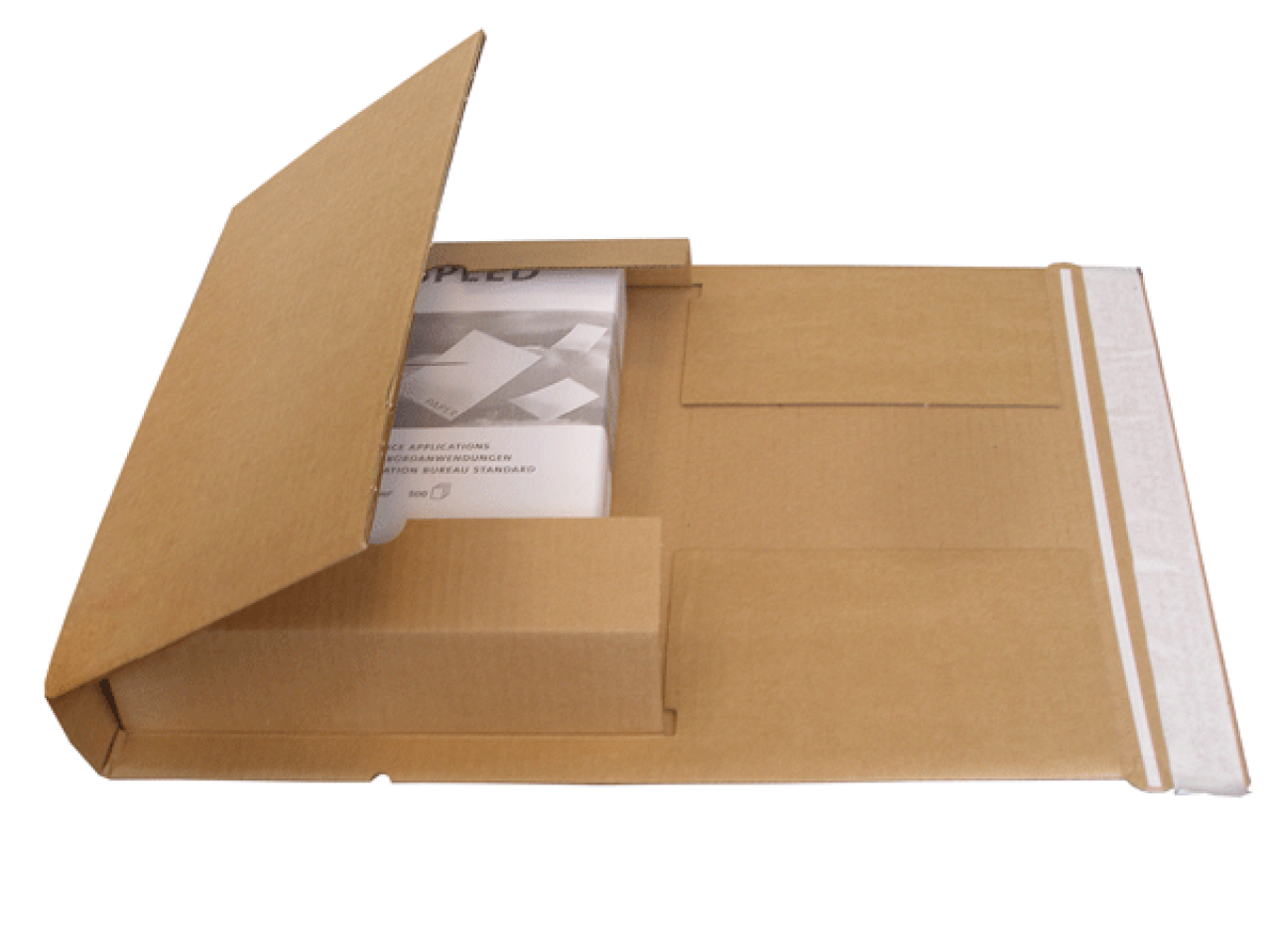

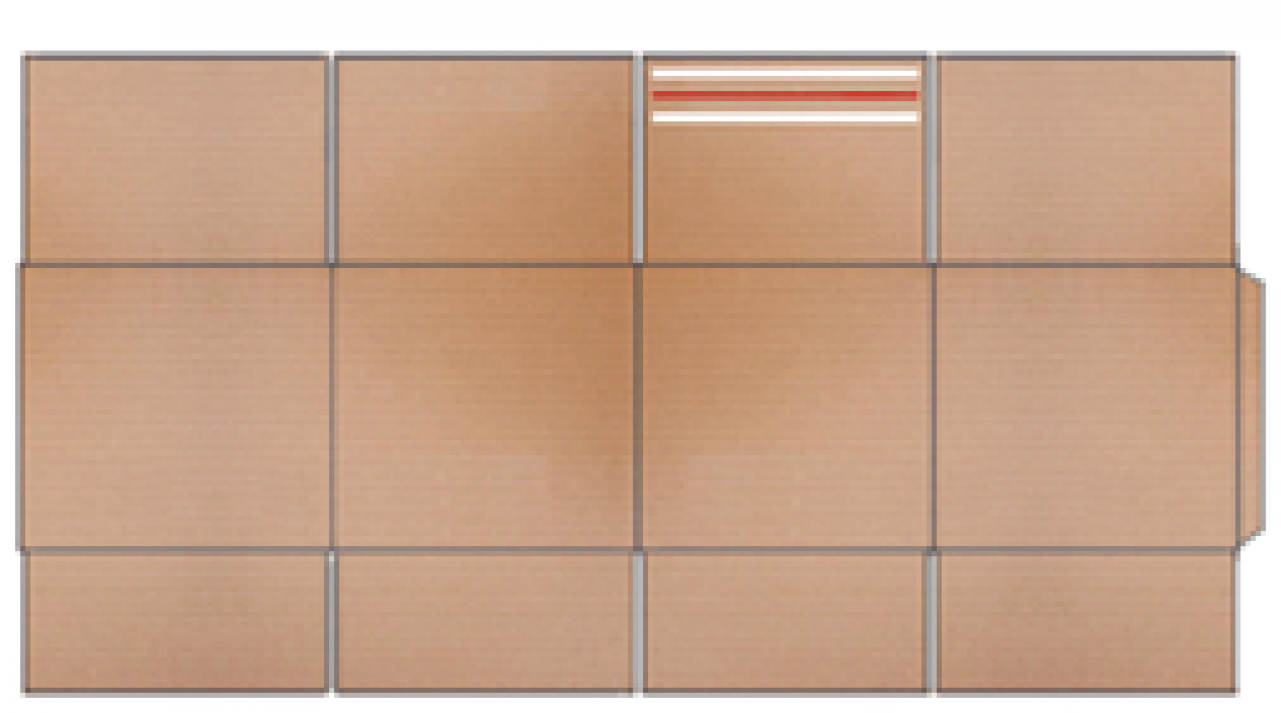

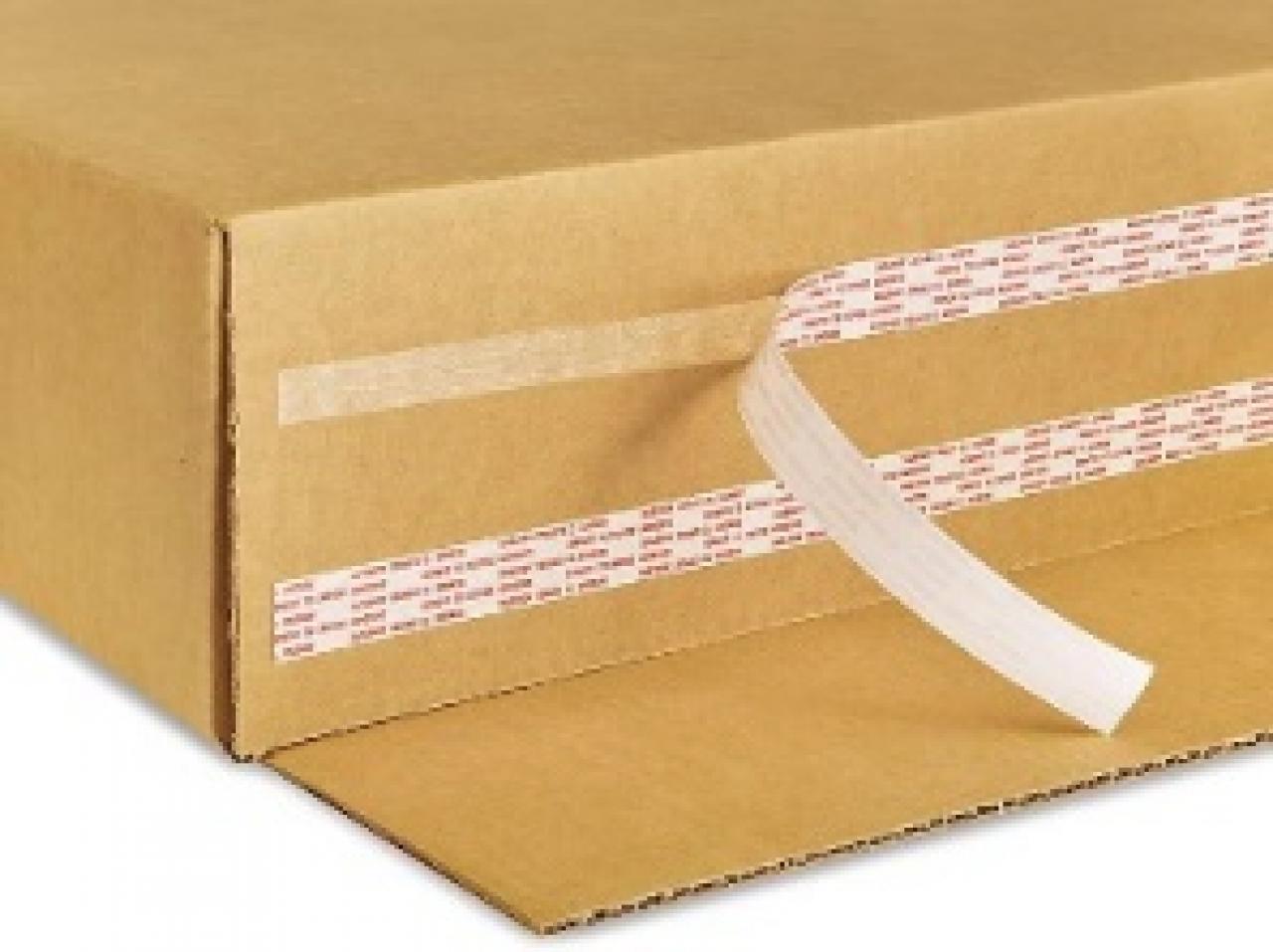

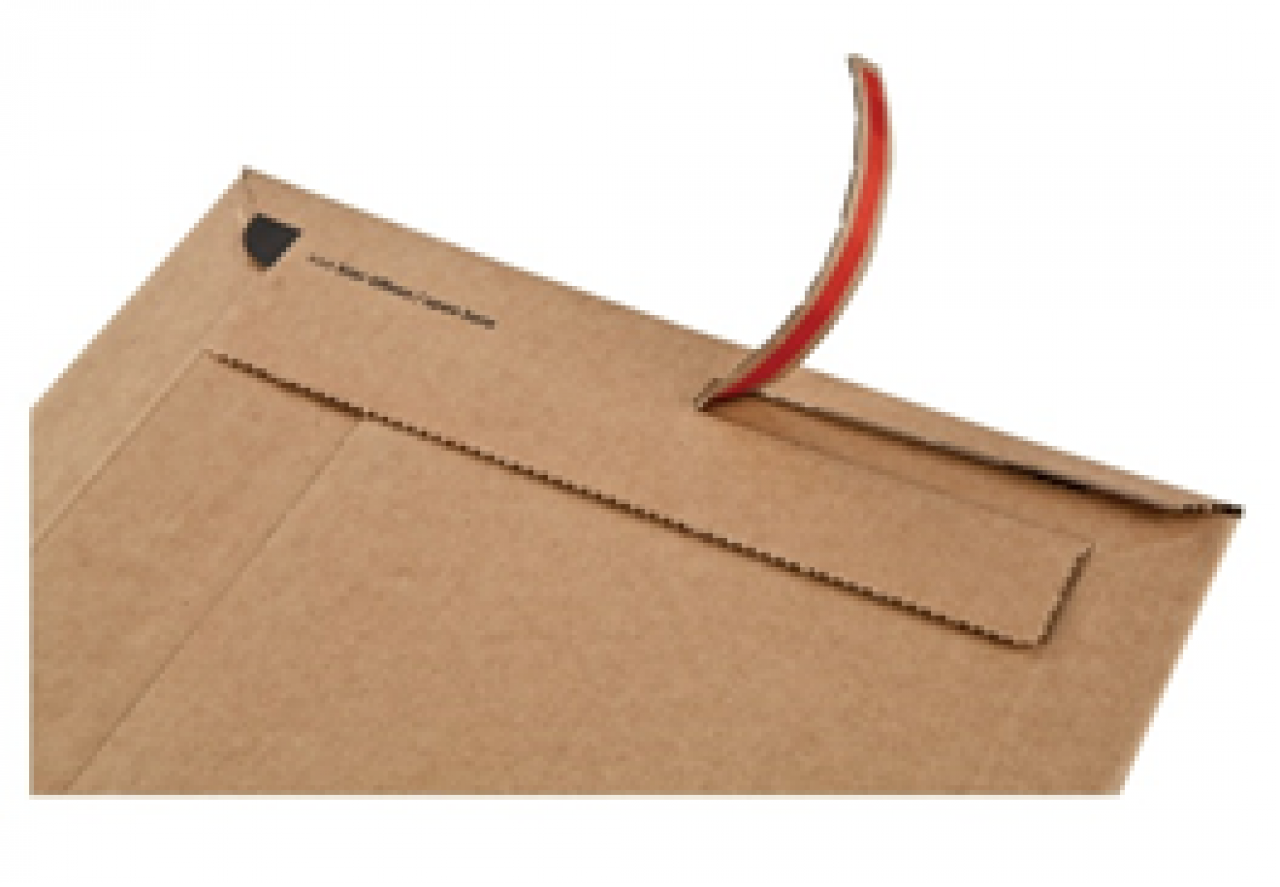

Poniżej przedstawione aplikacje typu E-Commerce taśm silikonowych, zrywającej oraz dwustronnej
Producent zastrzega sobie możliwość zmiany parametrów technicznych bez uprzedzenia.
Opcje:
- Tipper Folding Plate
- Na platformie maszyny można skonfigurować do 6 aplikatorów „RAP” (2 aplikatory RAP w tej samej linii), w następującym zakresie rozwiązań technologicznych:
- dodatkowy system klejenia
