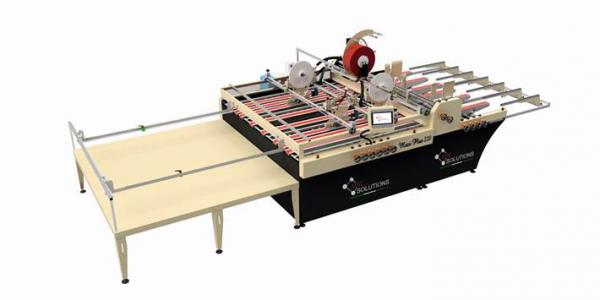

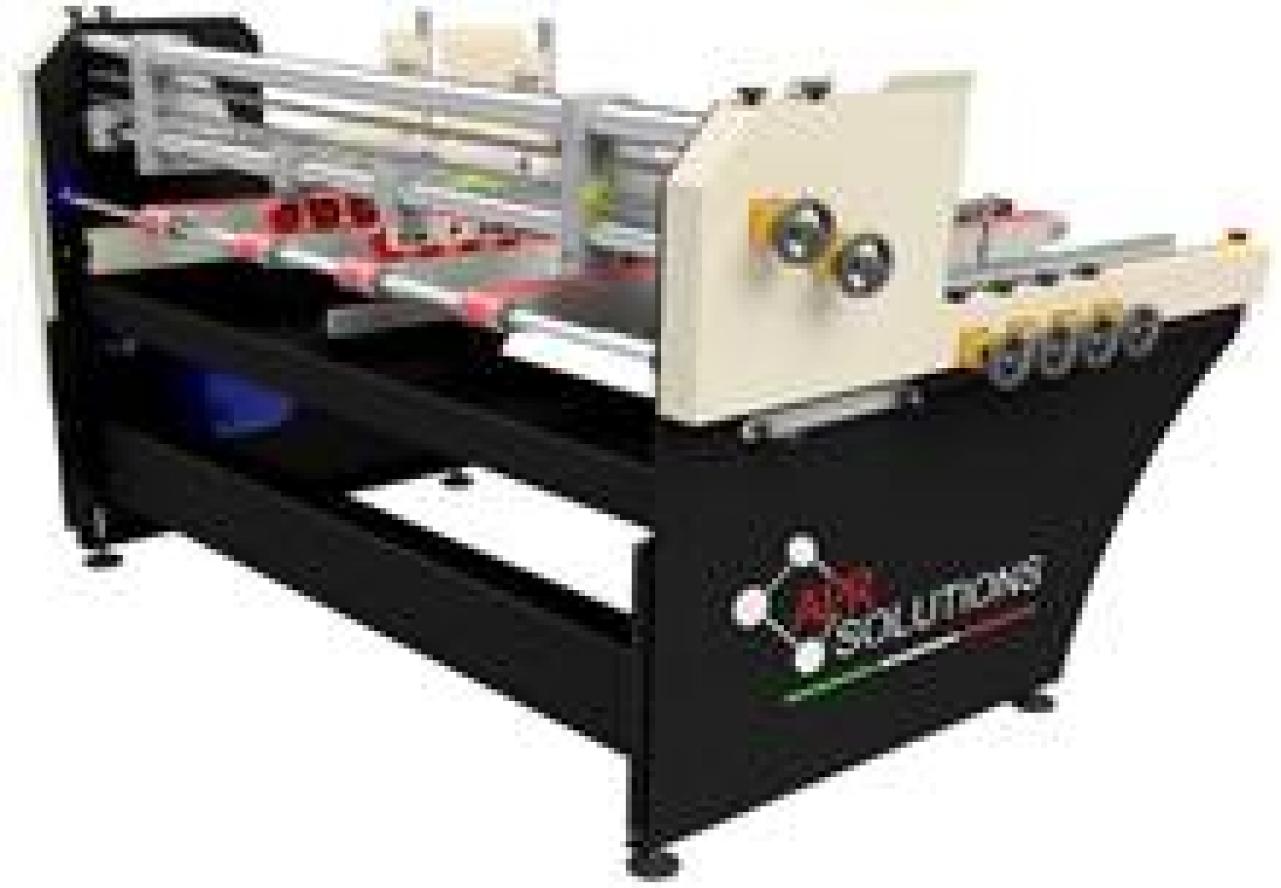

Automatyczna maszyna APR Solutions MAXI BOX PLUS 220 do składania i klejenia produktów oraz aplikowania na nich taśm klejących typu E-Commerce, max szerokość formatki 2200 mm.

Maszyna o nowej konstrukcji przeznaczona do produkcji wszystkich aplikacji na pudełkach i kopertach typu E-Commerce wymaganych dla handlu elektronicznego:

Aplikacja 1 aplikatora taśmy zrywającej i 2 aplikatorów taśmy silikonowej

Maszyna „Maxi Box Plus 220” przeznaczona jest do aplikacji w sposób w pełni automatyczny szerokiej gamy taśm silikonowych i klejących, takich jak: taśma jednostronnie klejąca, taśma dwustronna, taśma zrywająca oraz taśma magnetyczna; dostarczana jest z automatycznym podajnikiem strumieniowym „Maxi Feeder Plus” działającym jak każdy podajnik cierny połączony z funkcją podajnika ssawkowego. To podajnik nowej generacji przeznaczony do ciągłej produkcji non-stop produktów o różnych formatach i złożonych wykrojach, wykrawanych z tektur warstwowych, także z wyciętymi slotami. Maszyna obsługuje materiały wykrawane, bigowane i rowkowane w zakresie od gramatury 200 gram/m² do 9 mm grubości.

Wszystkie aplikacje taśm są kontrolowane przez system PLC z 7-calowego ekranu dotykowego, a dzięki łatwemu rozmieszczeniu aplikatorów i narzędzi oraz nowemu liniowemu systemowi pozycjonowania, możliwy jest bardzo szybki narząd oraz oszczędność czasu na rzecz większej zdolności produkcyjnej.

MAXI BOX PLUS 220, składarko-sklejarka składająca się z:

Automatyczny podajnik strumieniowy „Maxi Feeder Plus 220”.
Jednostka główna do składania, klejenia i aplikacji taśm.
Narzędzia do składania wraz ze wzdłużnymi urządzeniami transportowymi BRUCO ze specjalnymi silikonowymi kołami zapobiegającymi zadrapaniom i gnieceniu powierzchni produktu.
RAP SIL - aplikator taśmy silikonowej.
System nakładania topliwego kleju „Hot melt” marki MELER z 2 specjalnymi pistoletami klejowymi do powlekania szczelin, w pełni sterowanymi z urządzenia kontrolnego maszyny za pomocą 10-calowego ekranu dotykowego.
RAP STRIP - aplikator taśmy zrywającej wraz z własnym systemem szpulowym.
Stół Automatycznego Wykładania z pneumatycznym systemem wałów zapobiegających sklejaniu się i spiętrzaniu się produktów.

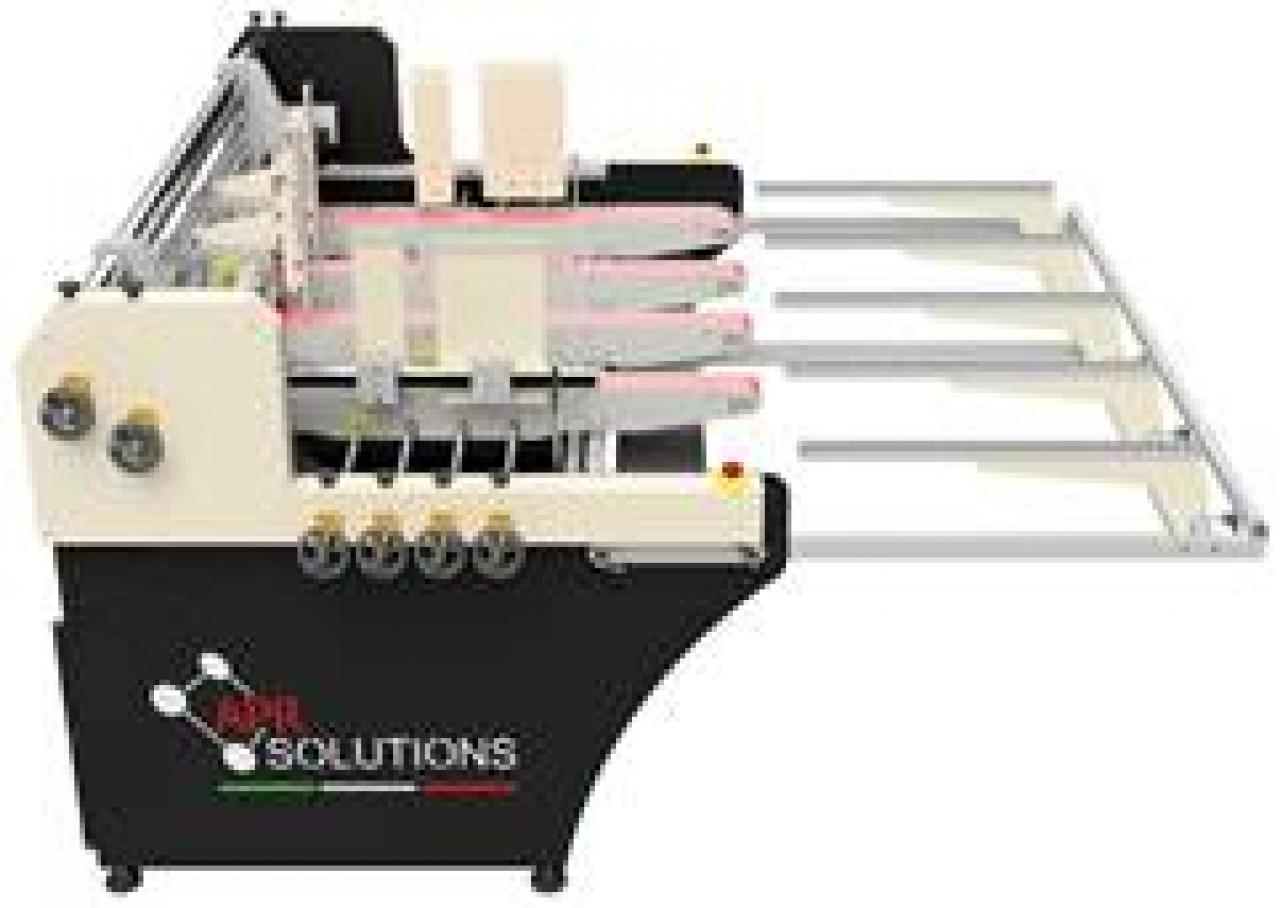

MAXI FEEDER PLUS – podajnik automatyczny

MAXI FEEDER PLUS 220 to w pełni automatyczny podajnik, pracujący jak każdy cierny podajnik ciągły, ale połączony z funkcją podajnika ssawkowego. To podajnik nowej generacji, który eliminuje ograniczenia tradycyjnych podajników. Z zastosowaniem systemu ssącego pozwala na pracę z bardzo małymi formatami lub skomplikowanymi wykrojami, ale także z papierami o niskich gramaturach, eliminując ślady zarysowań na delikatnych materiałach, jak np. laminowany mat. System tarcia i ssania są połączone w jednym korpusie, oferując dwa systemy w jednym podajniku, łatwy w użyciu, zawsze gotowy do każdej pracy. Nasza technologia opiera się na zmniejszeniu inwestycji, a czas rozruchu maszyny zapewnia naszym klientom (partnerom) wysoce niezawodną technologię.

Automatyczny podajnik MAXI FEEDER PLUS 220 posiada 6 pasów podających, łatwo przesuwanych dzięki innowacyjnemu systemowi wykorzystującemu bardzo precyzyjne stalowe śruby z gwintem trapezowym oraz prowadnice liniowe, co pozwala na niezależne pozycjonowanie każdego pasa zgodnie z potrzebą chwili, bez żadnych ograniczeń. Pozycjonowanie kontrolowane jest za pomocą numerycznych obrotowych uchwytów (korbek), które pozwalają na dużą precyzję i możliwość uzyskania dokładnego położenia dla każdego rodzaju produktu. Wszystkie 6 pasów podających posiada specjalne otwory podciśnieniowe dla systemu ssącego od spodu. System pasowania podawanych produktów można również łatwo regulować dzięki powyżej opisanemu systemowi przesuwania i pozycjonowania, które pozwalają na dużą precyzję i możliwość uzyskania dokładnego położenia dla każdego rodzaju produktu. Podajnik PLUS zawiera również system kontroli szczeliny arkusza sterowany przez PLC maszyny.

Dane techniczne :

Szerokość robocza maszyny: max: 2200 mm, min: 300 mm
Materiały: karton, tektura falista (fala F, E, B, C, A, BC, AB, BE) i materiały Forex
Pojemność załadunkowa kartonu: 400 mm
Prędkość mechaniczna: 70 m/min.
Warunki elektryczne: 380 V 3 phase, N + T
Pobór mocy: 8 kW
Zapotrzebowanie sprężonego powietrza: 6 BAR

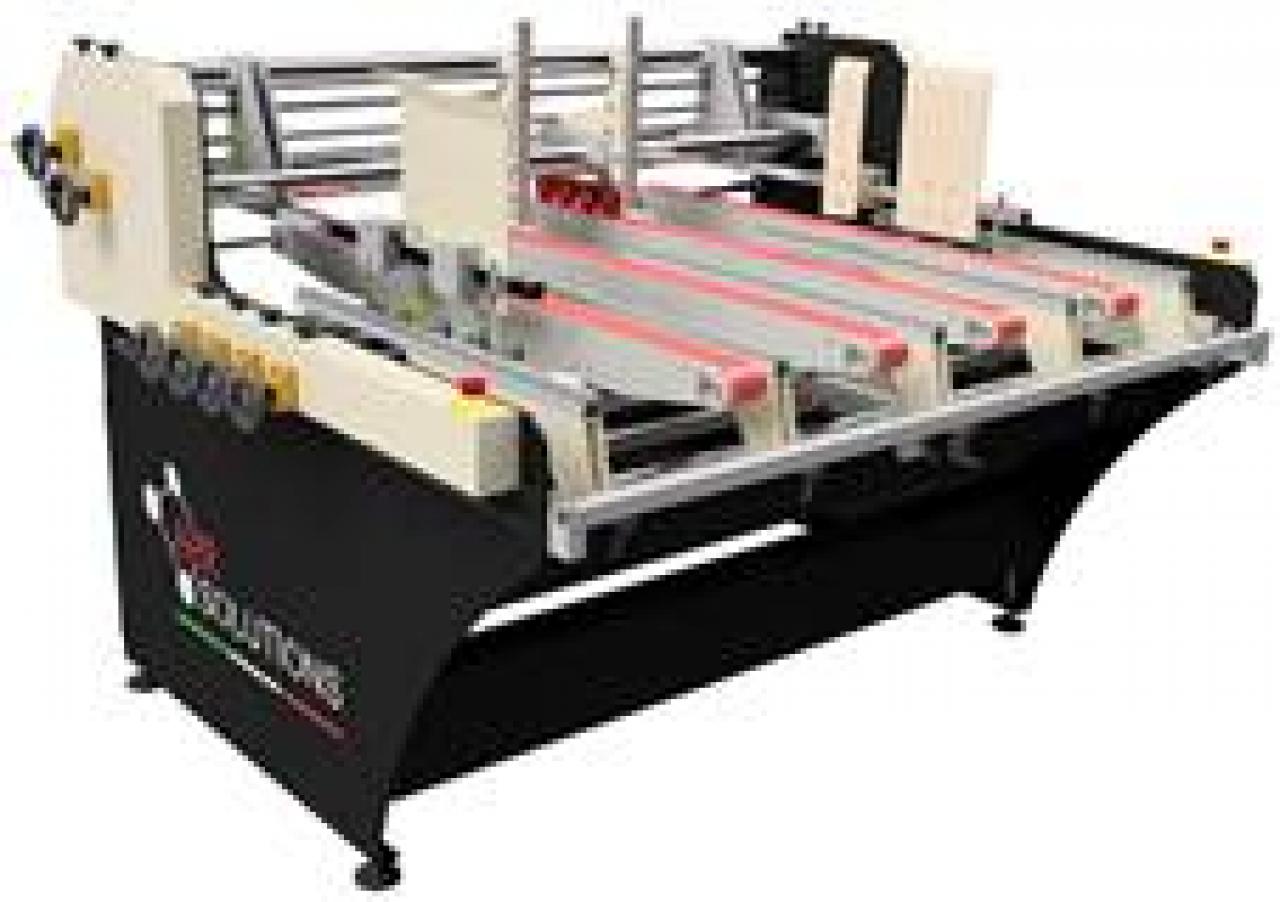

Jednostka Realizująca Zaginanie

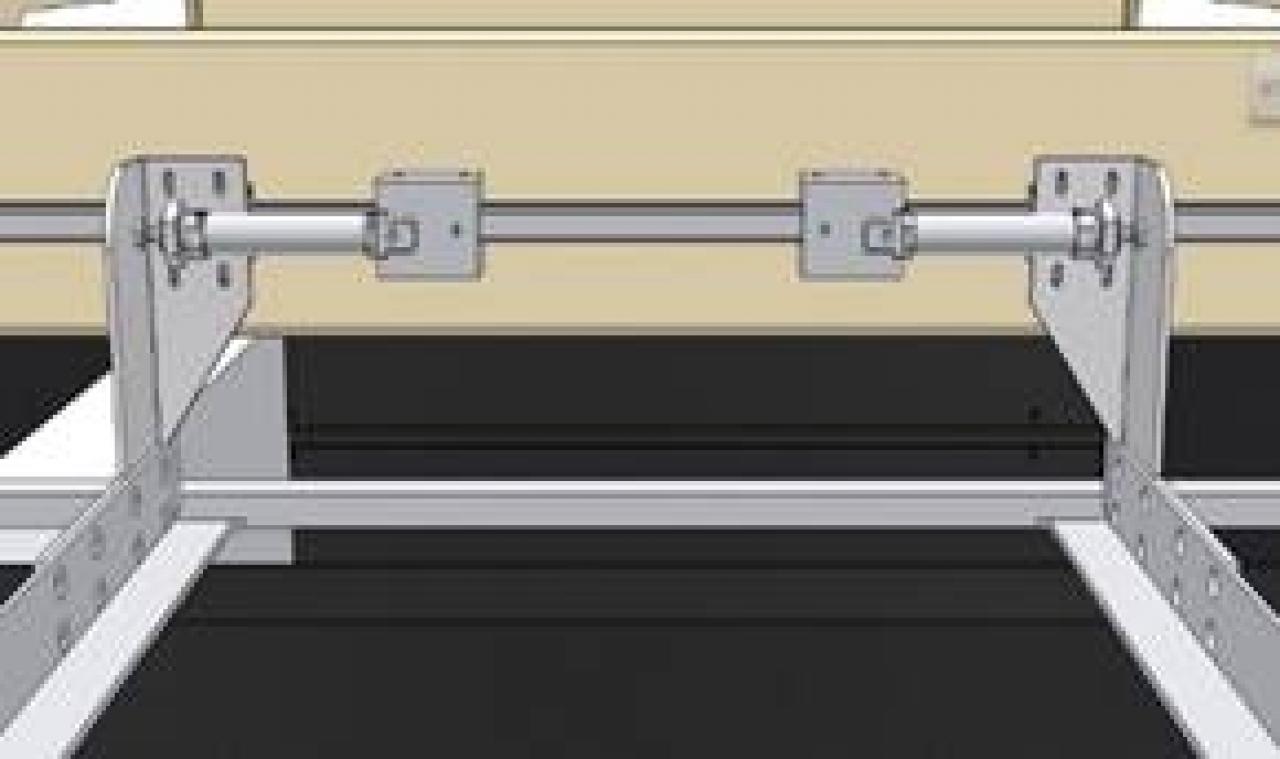

6 specjalnych prowadnic (pasów), każdy pas o szerokości 70 mm (lewy i prawy) ustawione w pozycji 0 celem wykonania szybszego narządu. 6 poprzecznych belek, ruchomych dzięki innowacyjnemu systemowi wykorzystującemu precyzyjne stalowe śruby z gwintem trapezowym, co pozwala na oddzielne pozycjonowanie każdej belki zgodnie z potrzebami chwili, bez żadnych ograniczeń.
Specjalne narzędzia do składania klap i zamykania pudeł bez zadrapań na powierzchni.
Wzdłużne urządzenia transportowe BRUCO z systemem przesyłowym, wyposażonych w specjalne silikonowe koła, umieszczonych na prowadnicach zapewniających pasowanie.
10-calowy panel dotykowy sterujący parametrami pracy maszyny: licznik produktów i prędkości pracy, odliczanie partii produktów, itp…
Max prędkość mechaniczna: 120 m/min.
Moc: 2 Kw.
Zapotrzebowanie powietrza: 6 BAR z połączeniem ½ cala.
Podłączenie elektryczne: 400 V, 3 Ph + N + E 50 Hz.

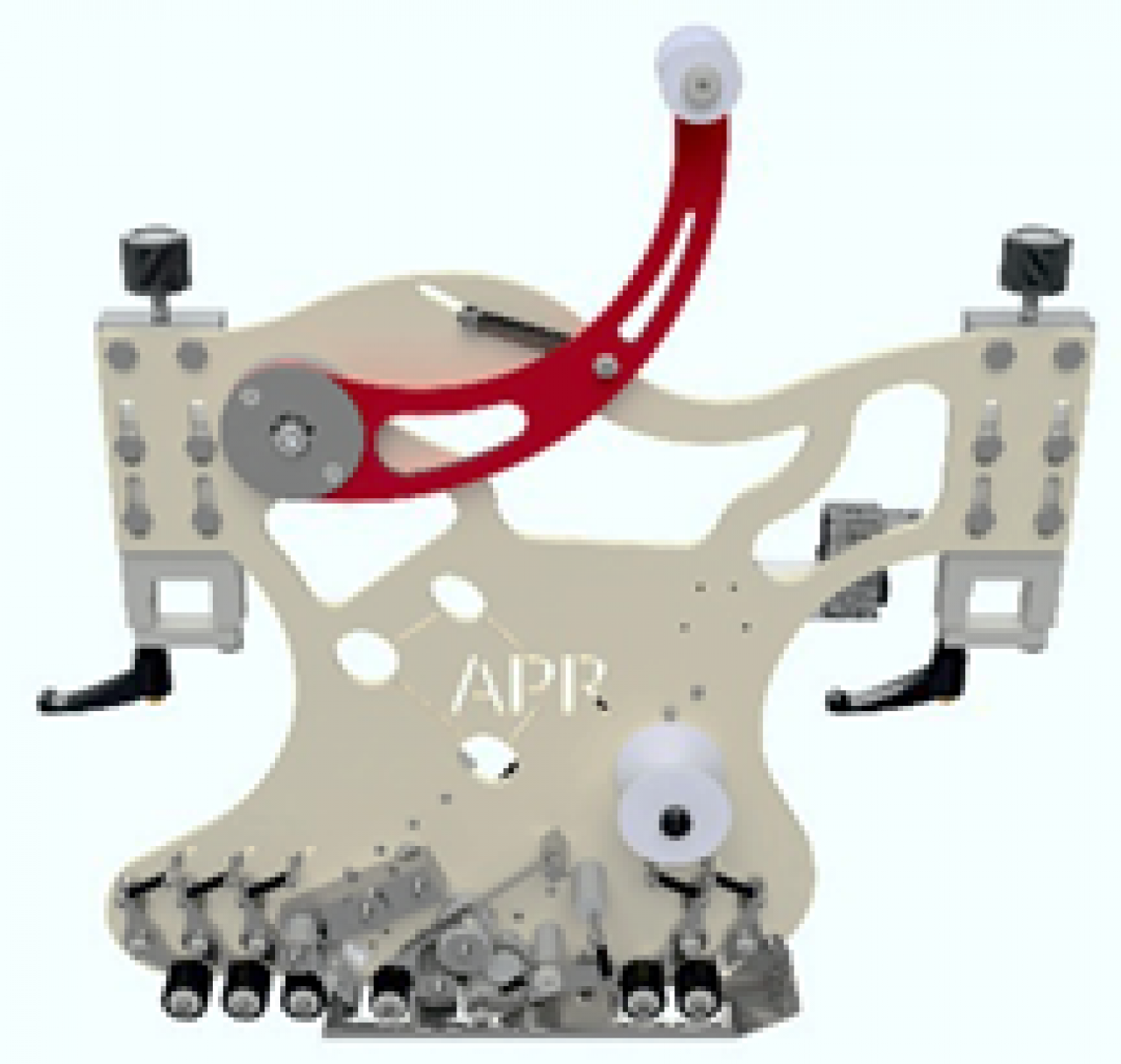

RAP SIL – Aplikator Taśmy Silikonowej

Działa w połączeniu z systemem klejenia na gorąco, z systemem powlekania szczelin i specjalnym pistoletem „MELER”

Specyfikacja techniczna:

o Szerokość taśmy silikonowej (min-max)	od 10 – 50 mm
o Ilość nałożeń	od 1 do 5
o Max długość aplikacji	do 9999 mm (9,99 m)
o Min długość aplikacji	70 mm
o Min odległość pomiędzy aplikacjami w linii	60 mm
o Min odległość taśmy od krawędzi papieru	5 mm
o Margines błędu aplikacji	± 1 mm
o Zewnętrzna średnica roli taśmy	480 mm
o Wewnętrzna średnica roli taśmy	76 mm
o Zasilanie	elektropneumatyczne
o Max prędkość mechaniczna	120 m/min.

System aplikowania kleju topliwego MELER Wraz z dwoma pistelotami klejowymi do powlekania szczelin

Zbiornik do topienia kleju 20 kg (poj. zbiornika powinna zostać uzgodniona z klientem i dostosowana do jego potrzeb - pojemność uzależniona od ilości kleju na metr kwadratowy - g / m2).
Automatyczna kontrola temperatury kleju bezpośrednio z ekranu dotykowego maszyny.
Specjalny pistolet klejowy do powlekania szczelin 35 mm.
2 rury termiczne o dużej średnicy i długości 3,5 m.
Podłączenie elektryczne 6 kW.
System kontrolny aplikacji kleju.

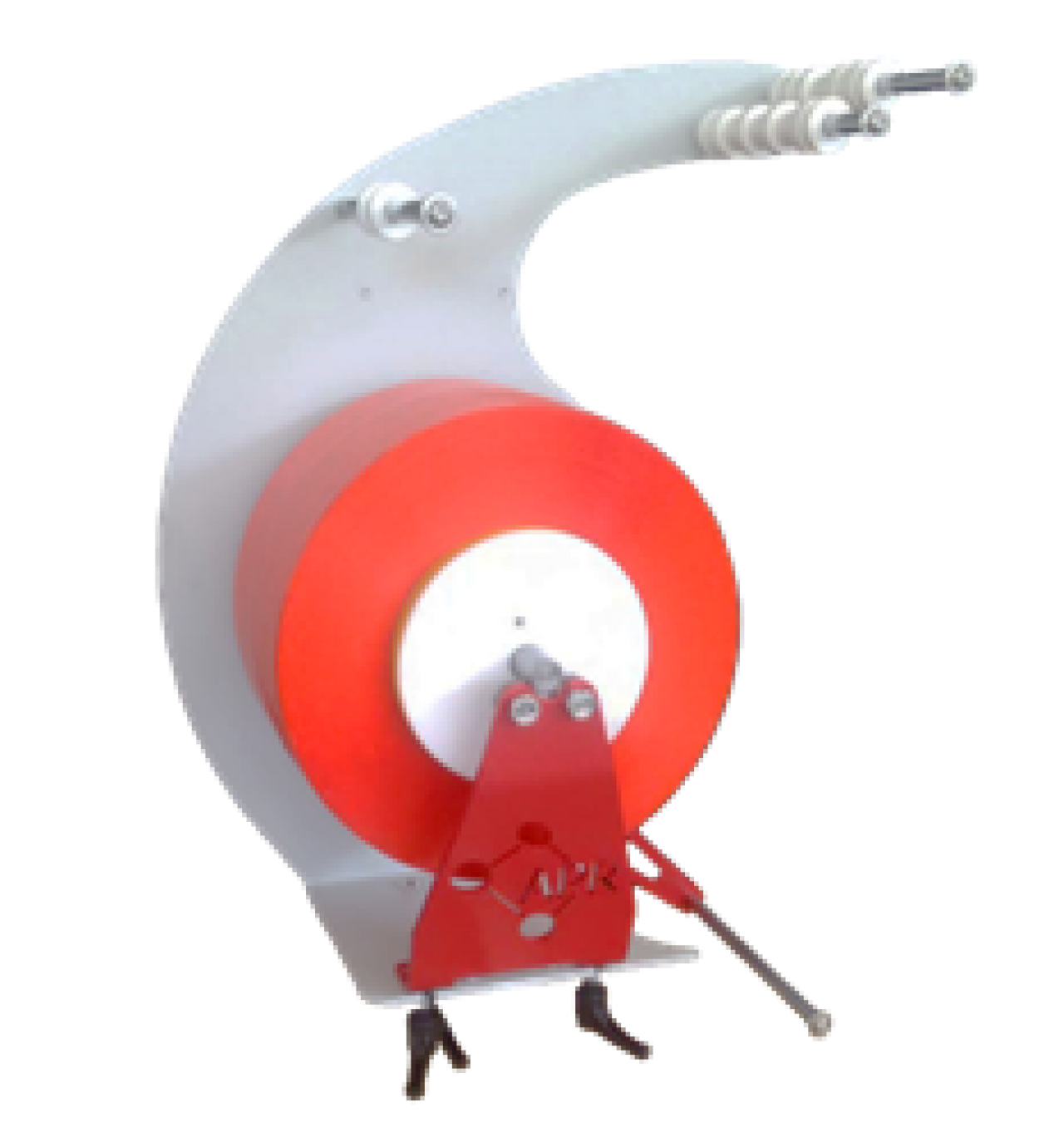

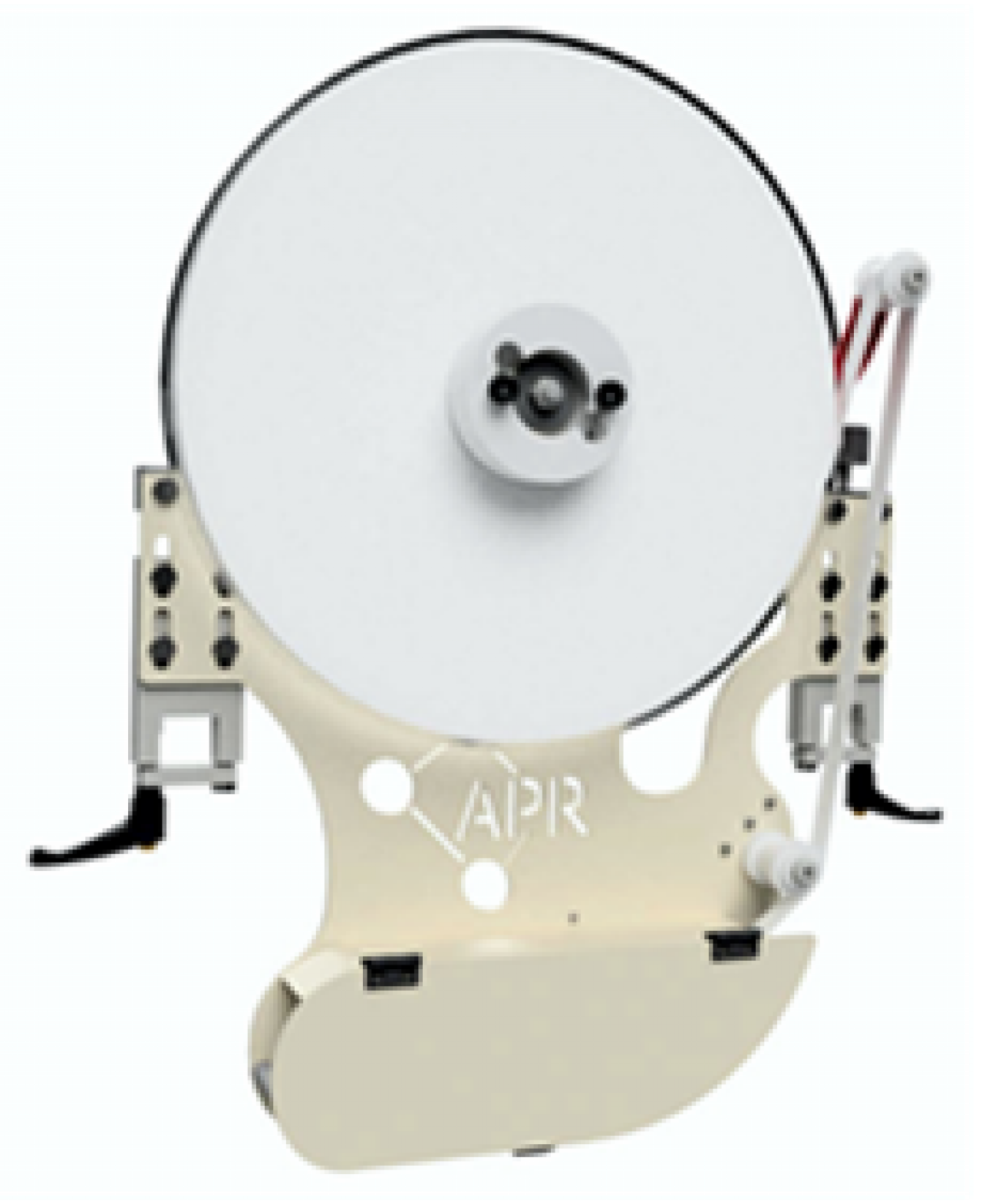

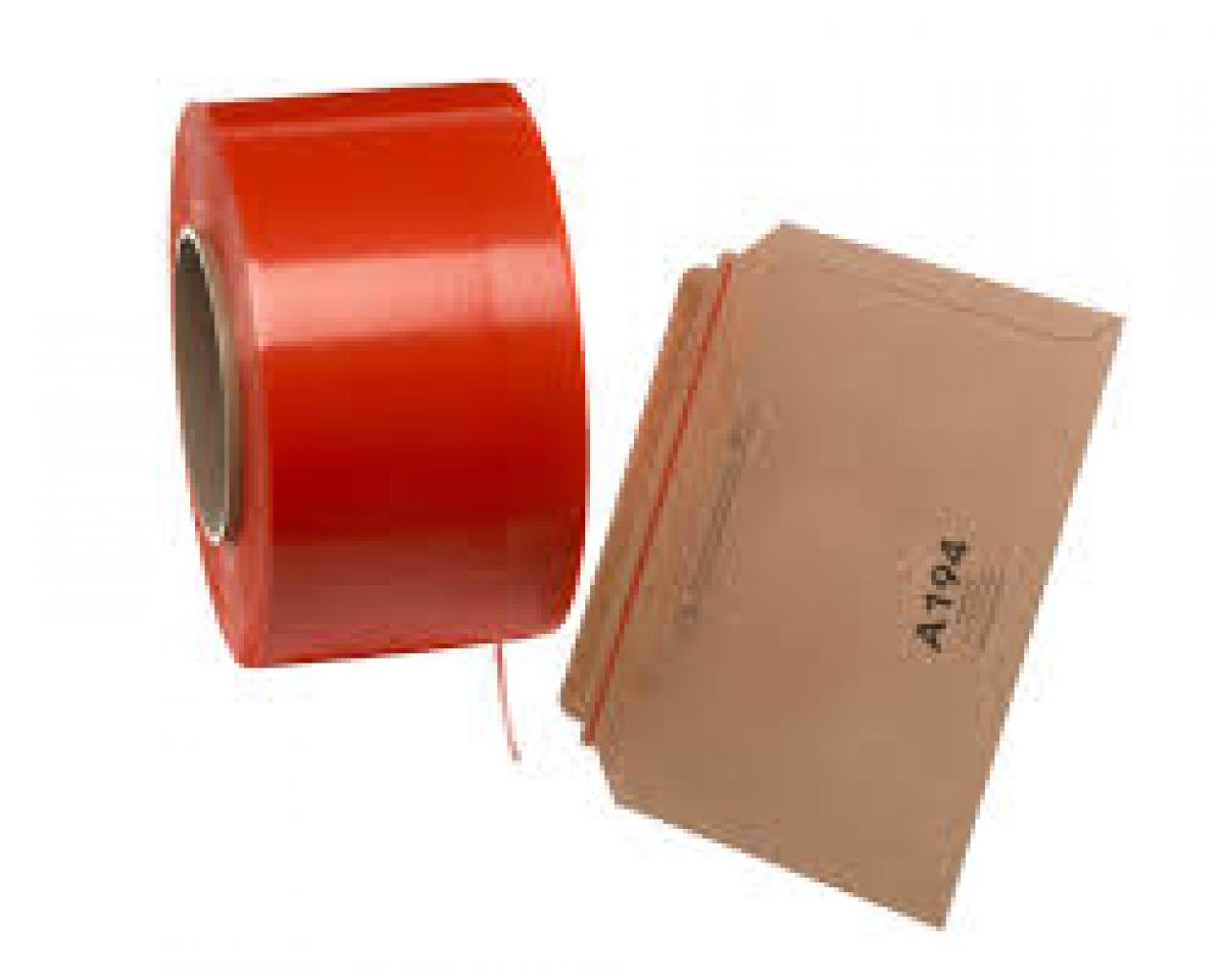

RAP STRIP – Aplikator Taśmy Zrywającej Tear Tape z własnym systemem szpulowym

Specyfikacja techniczna:

o Szerokość taśmy (min-max):	od 3 mm – 6 mm
o Ilość nałożeń:	od 1 do 5
o Max długość aplikacji:	9999 mm
o Min długość aplikacji:	55 mm
o Min odległość między jednym a drugim nakładaniem w linii:	40 mm
o Min odległość taśmy od krawędzi papieru:	5 mm
o Margines błędu w aplikacji:	± 1 mm
o Max zewnętrzna średnica szpuli taśmy:	360 mm
o Wewnętrzna średnica szpuli taśmy:	150 mm
o Zasilanie:	elektropneumatyczne
o Max prędkość mechaniczna	120 m/min.

Stół Automatycznego Wykładania z systemem wałków

Pneumatyczne wałki prowadzące produkt do jednostki wykładania, zapobiegające zatorowi materiałów.
Elektroniczne sterowanie pojedynczym arkuszem.
Pojemnik zbiorczy z wyrównaniem bocznym dla łatwego układania arkuszy na wykładaniu.

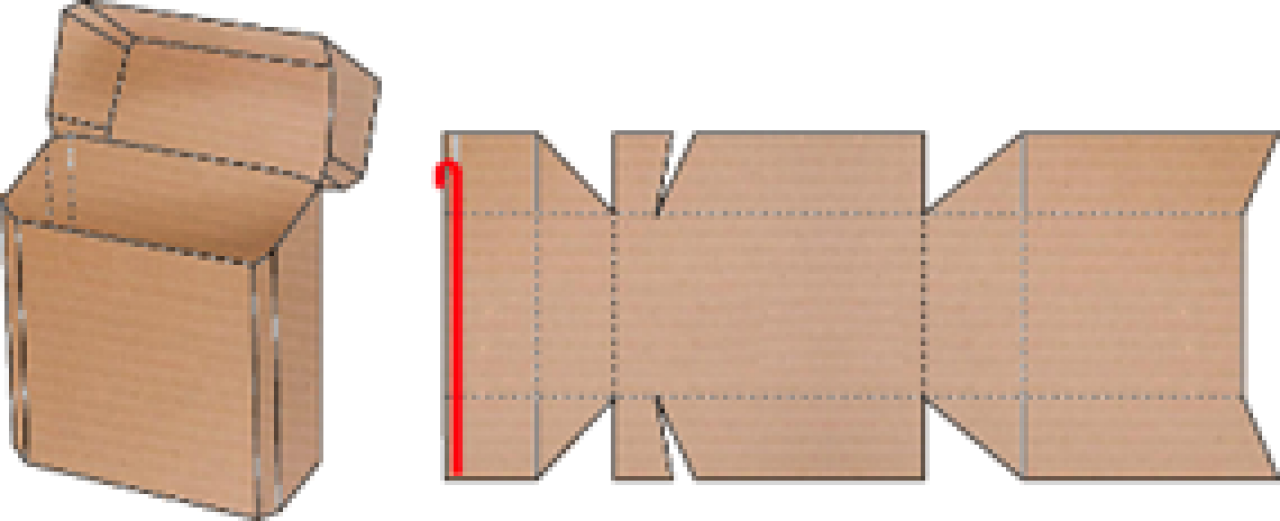

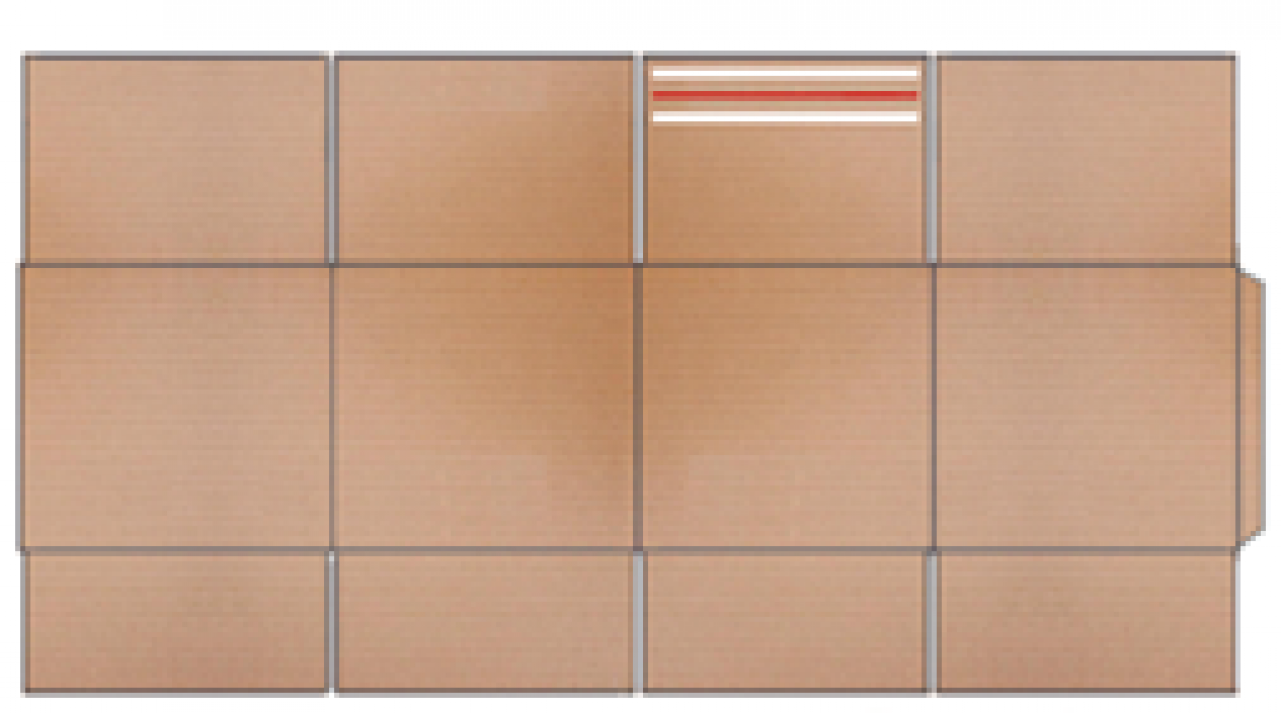

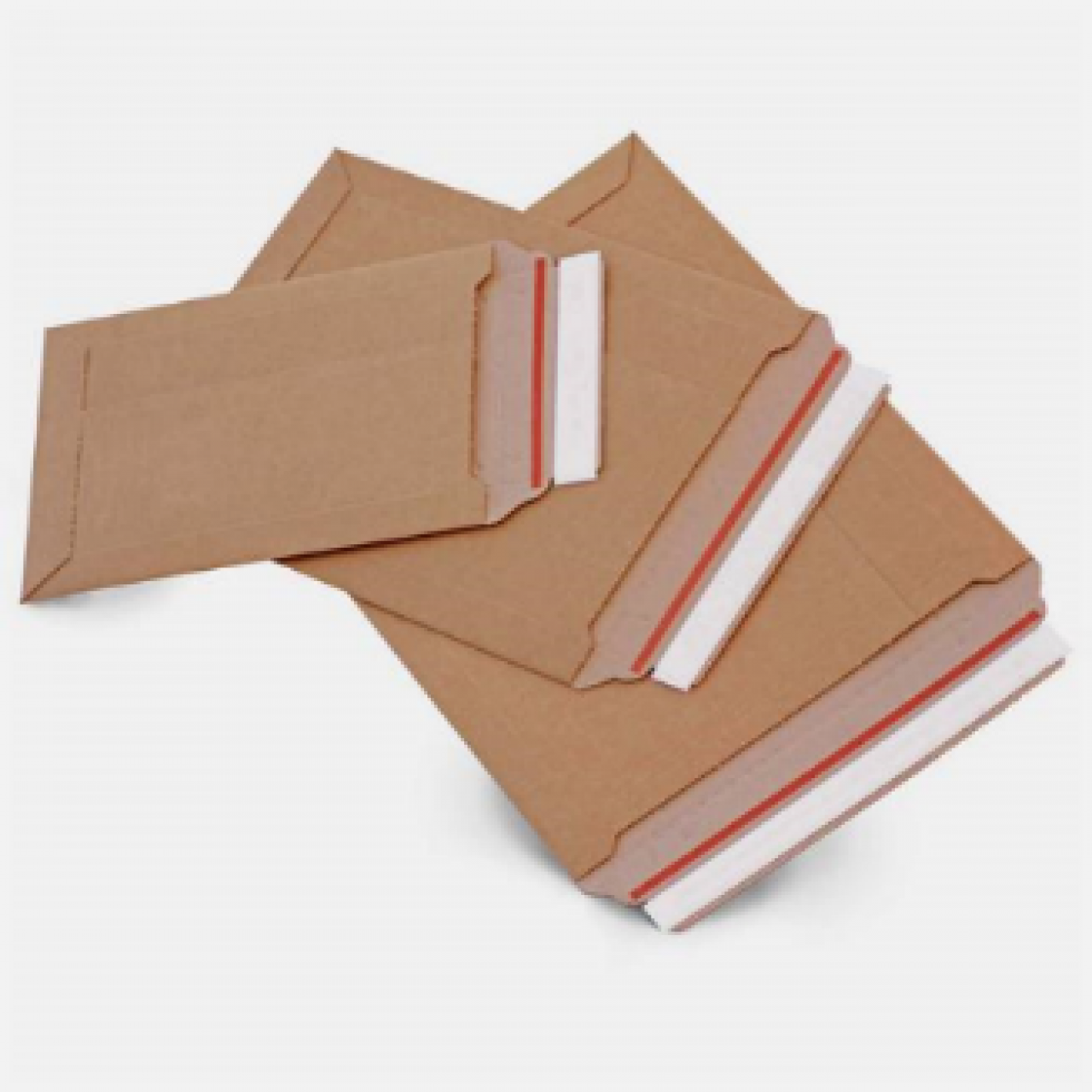

Przykładowe produkty, które można zrealizować za pomocą „Maxi Box Plus 220” poprzez dodanie 2 aplikatorów RAP SIL i 1 aplikatora taśmy zrywającej RAP STRIP.

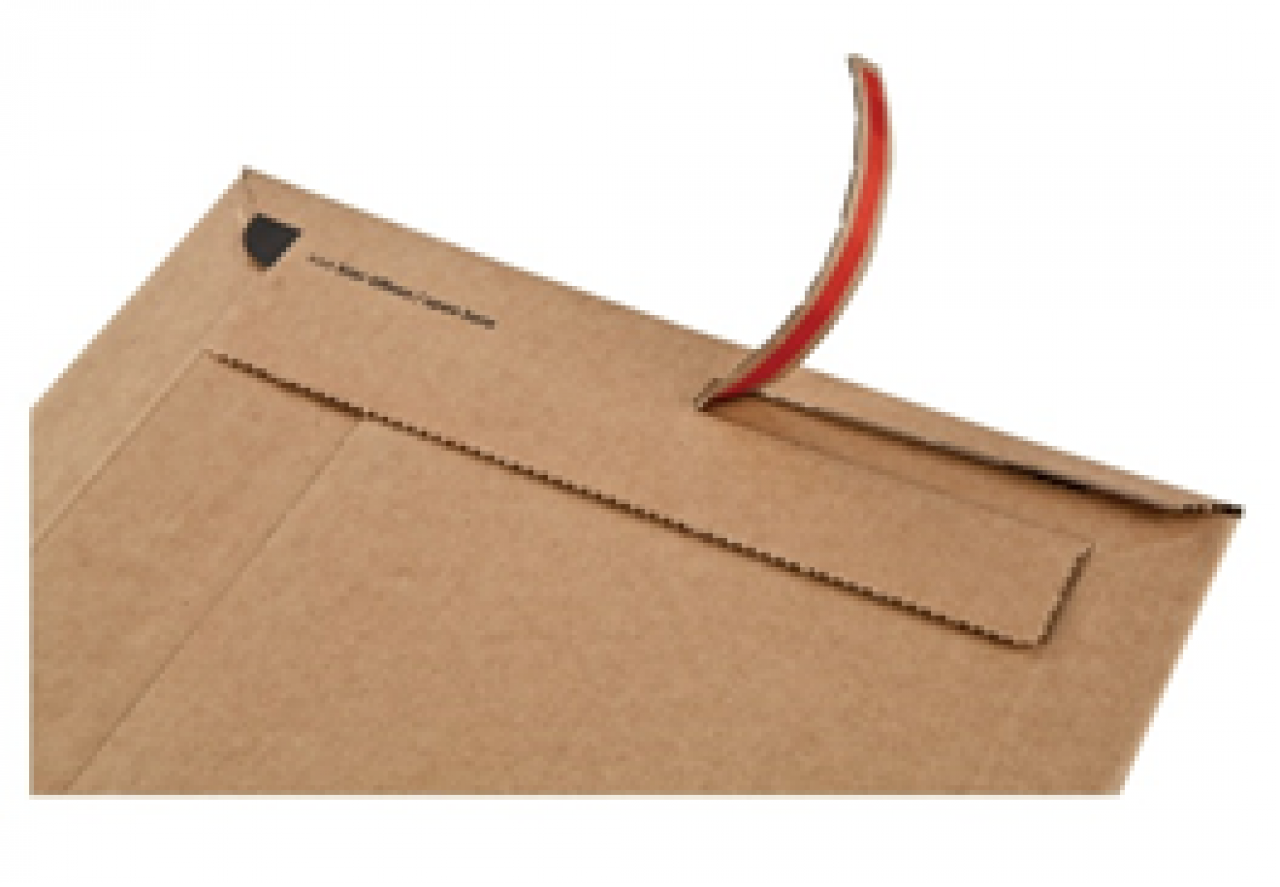

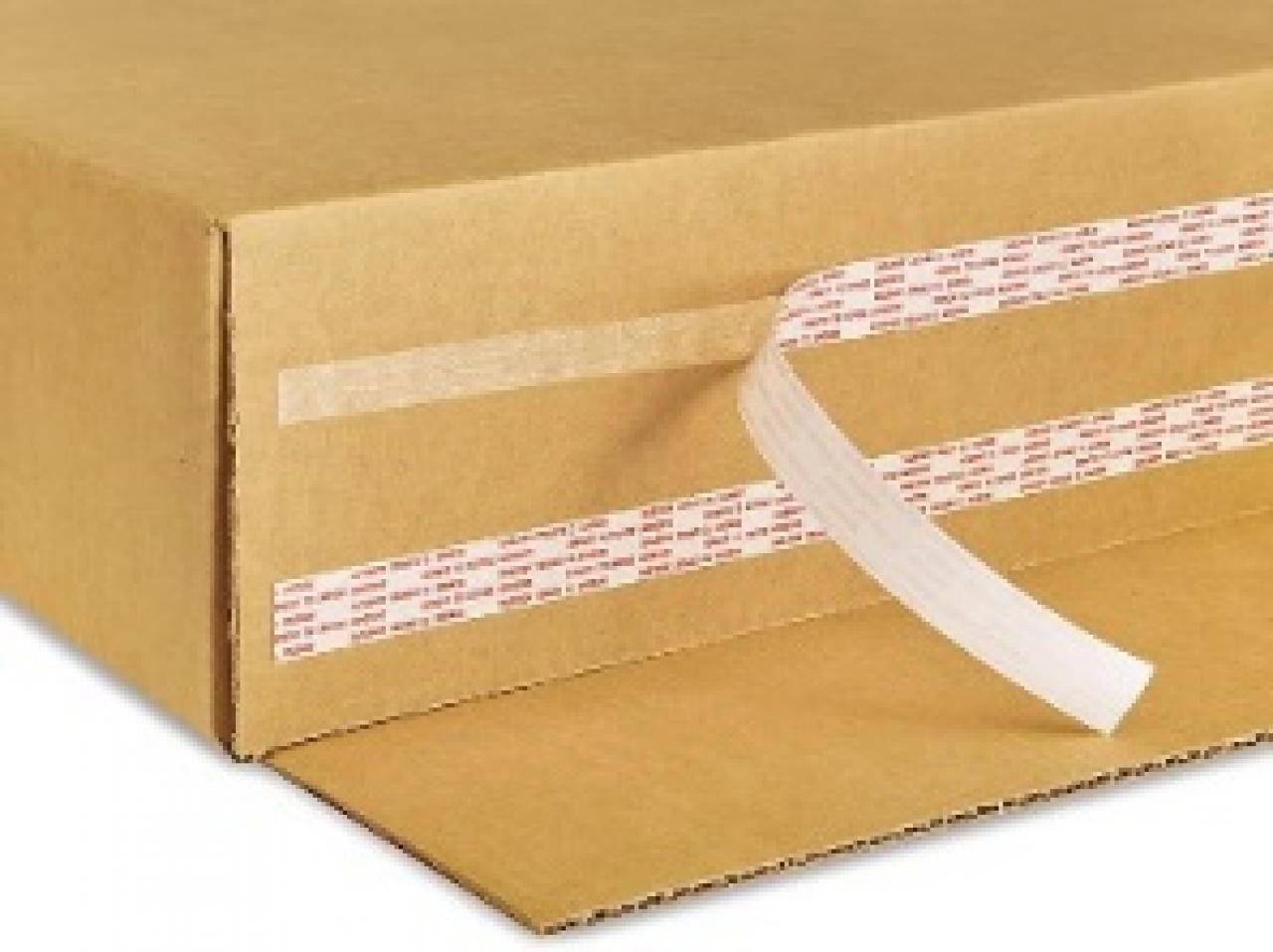

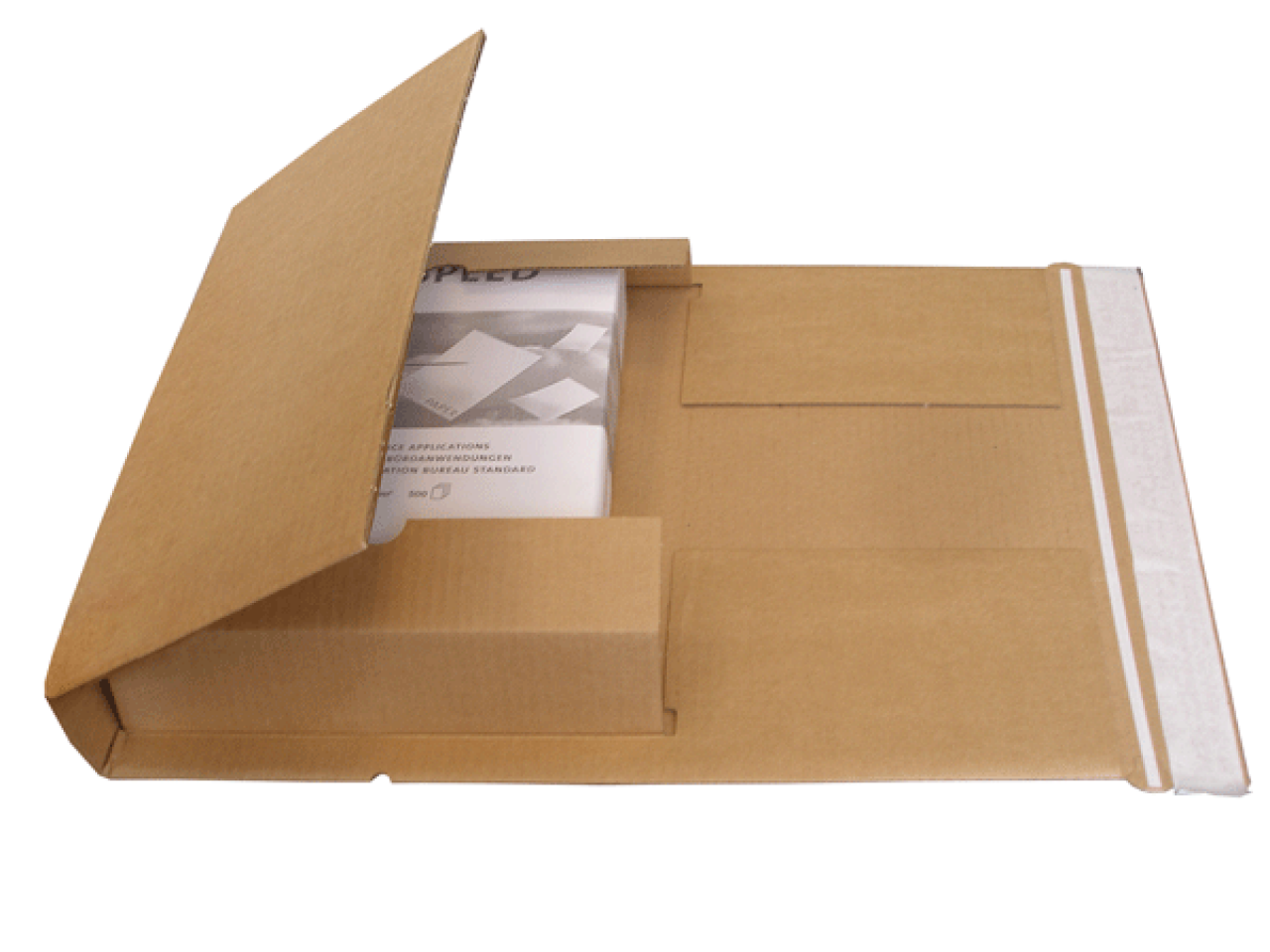

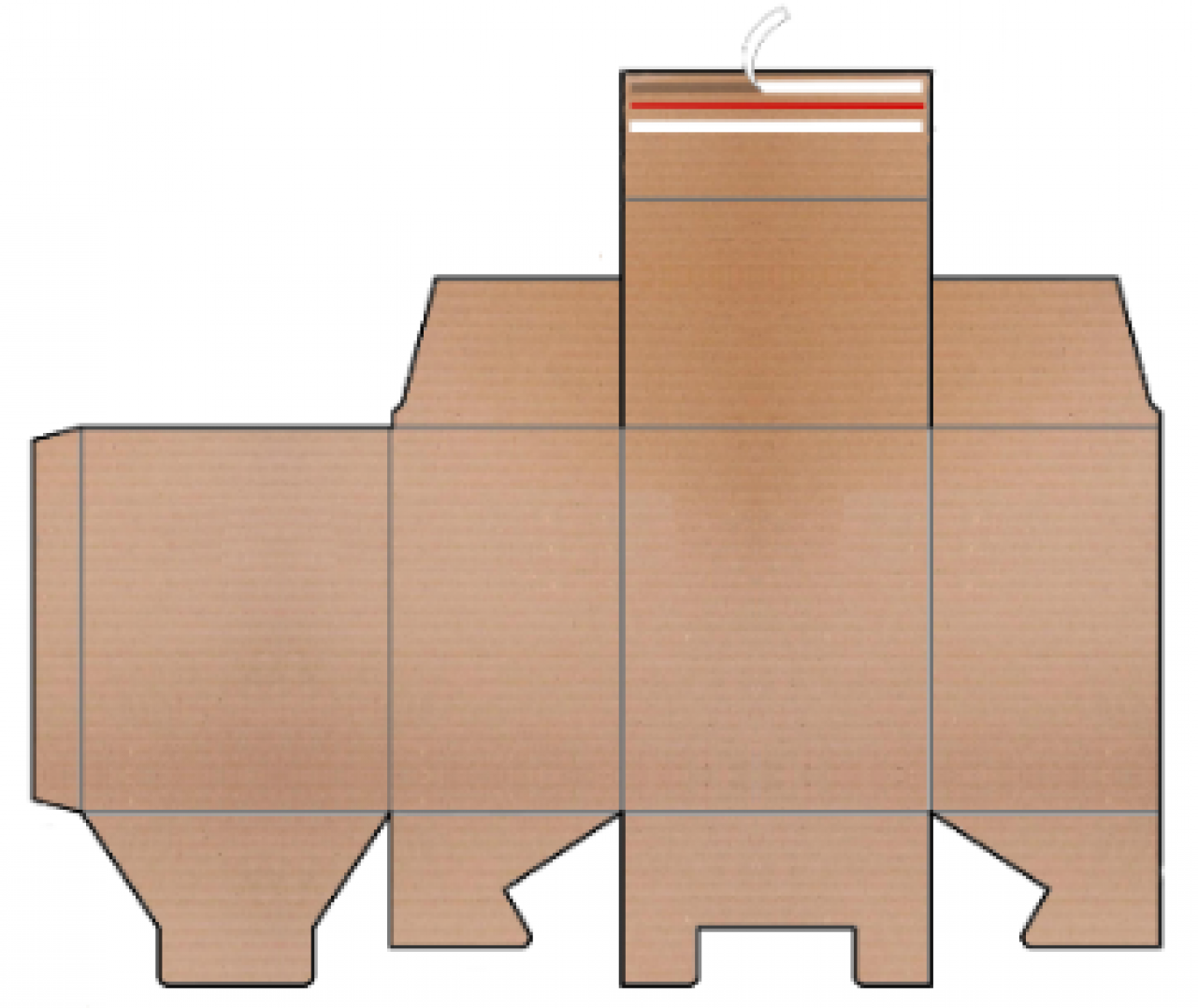

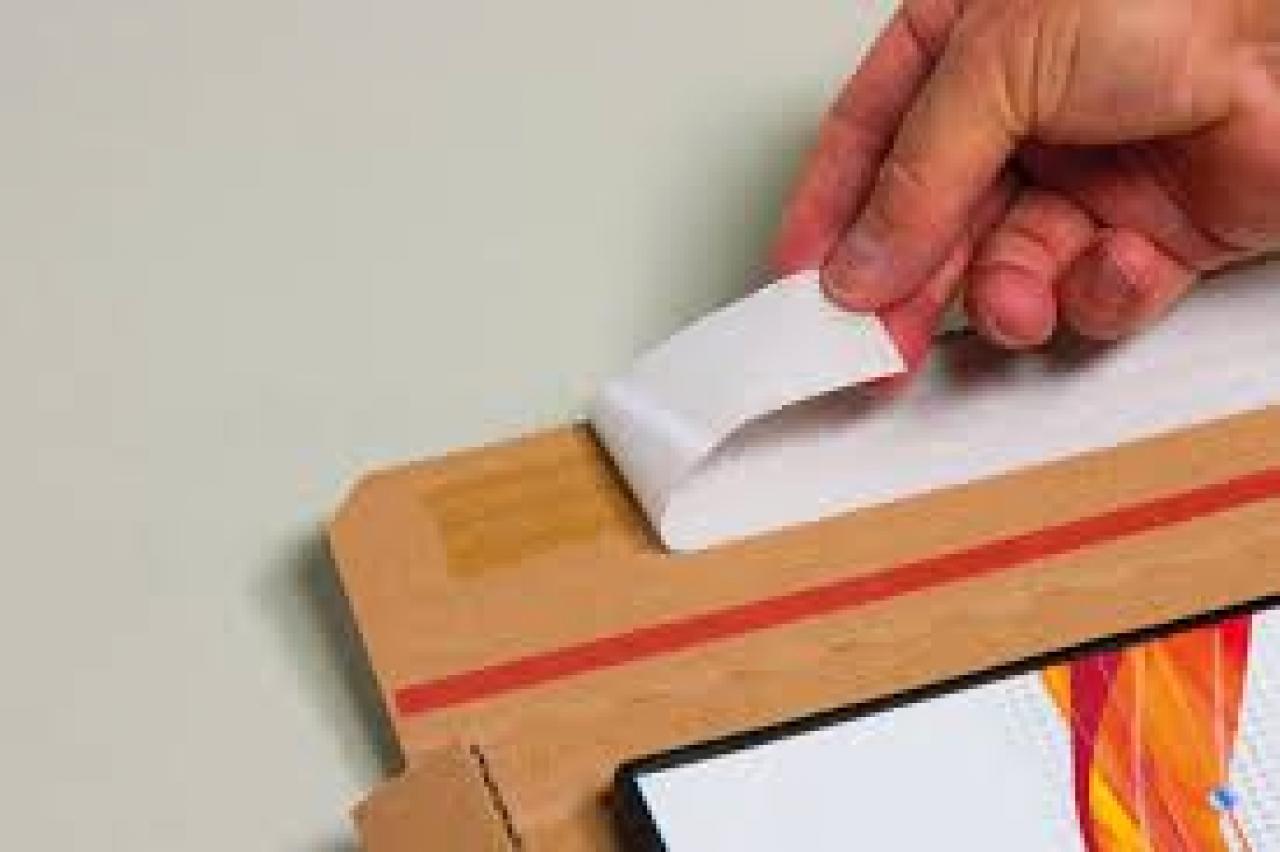

Poniżej przedstawione aplikacje typu E-Commerce taśm silikonowych, zrywającej oraz dwustronnej

Producent zastrzega sobie możliwość zmiany parametrów technicznych bez uprzedzenia.

Opcje:

- Tipper Folding Plate

- Na platformie maszyny można skonfigurować do 6 aplikatorów „RAP” (2 aplikatory RAP w tej samej linii), w następującym zakresie rozwiązań technologicznych:

Aplikator taśmy jednostronnie klejącej i dwustronnej „RAP”
Aplikator taśmy zrywającej „RAP STRIP”
Aplikator taśmy silikonowej „RAP SIL” (peal & seal) wraz z dedykowanym systemem klejenia
Aplikator taśmy magnetycznej „RAP MAG”

- dodatkowy system klejenia
