Składarko – sklejarka do toreb papierowych z bocznymi fałdami oraz produktów z jedną aplikacją taśmy dw jednym przejściu z zastosowaniem systemu obracania produktu o 90˚, APR Solutions POCHETTE BAG MACHINE 1

Składarko – sklejarka POCHETTE BAG MACHINE 1 do składania, klejenia i oklejania taśmami klejącymi toreb papierowych z bocznymi fałdami umożliwiającymi uformowanie klinów bocznych oraz produktów z jedną aplikacją taśmy dwustronnie klejącej w jednym przejściu z zastosowaniem systemu obracania produktu o 90˚, a także mająca wiele innych dodatkowych zastosowań.



Maszyna nowej konstrukcji, opracowana w celu realizacji:

  • Toreb papierowych z bocznymi fałdami umożliwiającymi uformowanie klinów bocznych
  • Produktów z jedną aplikacją taśmy dwustronnie klejącej w jednym przejściu z zastosowaniem systemu obracania produktu o 90˚pod warunkiem, że klapy boczne są nie większe niż 50 mm, a przekątna produktu po wyjściu z kasety jest nie większa niż 650 mm



Maszyna Pochette Bag Machine 1 składa się z:



  1. Automatyczny podajnik z wysokiego stosu.
  2. Moduł z szeroką taśmą transportową jako platforma pozwalający na nakładanie kleju oraz formowanie fałdy bocznej w kształcie klina za pomocą specjalnego systemu narzędzi.
  3. Zespół falcujący z jedną kieszenią.
  4. System klejenia na gorąco z 2 pistoletami i 2 wężami.
  5. Moduł zespołu aplikacji taśm Vertigo wraz z jednostką obracającą produkt o 90º, z możliwością zainstalowania aplikatora RAP.
  6. Aplikator taśmy dwustronnej RAP25.
  7. Stół Automatycznego Wykładania.
  8. Systemem automatycznego zbierania produktu na wykładaniu.



Dane techniczne:



Maksymalny format wejściowy bez obracania (otwarta formatka):

720 x 1200 mm

Minimalny format wejściowy (otwarta formatka):

300 x 300 mm

Zakres gramatur:

80 g/m²  – 250 g/m2

Maksymalna prędkość mechaniczna:

120 m/min

Podłączenie elektryczne:

400 V, 3 phase + N + E  50Hz

Moc podłączeniowa:

4 kW

Sprężone powietrze:

6 BAR z podłączeniem z ½ cala





Automatyczny podajnik z wysokiego stosu

Możliwa praca z papierem o gramaturze od 80 gr/m².

  • Format pobieranego materiału max: 720 x 1200 mm
  • Format pobieranego min: 300 x 200 mm
  • Gramatura papieru: 80 do 250 g/m²
  • System ssania od góry
  • 4 dysze rozdmuchowe umieszczone ze wszystkich stron podparcia papieru
    • - 1 tylna i 2 boczne ruchome dysze rozdmuchowe
    • - 1 przednia stała dysza rozdmuchowa
  • Elektroniczna kontrola regulacji odstępu między arkuszami



Moduł z szeroką taśmą transportową jako platforma służący do prowadzenia oraz instalacji systemów nakładania kleju gorącego na produkt i formowania fałdy bocznej w kształcie klina, a także taśmy dwustronnej.

  • Sterowany silnikiem transporter
  • System formowania fałdy bocznej w kształcie klina dla jednej lub dwóch klap bocznych
  • Przygotowanie maszyny do dodania jednostki klejenia na gorąco
  • Formowanie klap bocznych w kształcie fałd w zakresie od 20 do 100 mm



Zespół falcujący z jedną kieszenią

  • Kieszeń falcująca z ruchomymi segmentami oraz 3 wałkami służącymi do falcowania (średnica 60 mm) o ruchomych sektorach oraz z powłoką gumową zapobiegającą brudzeniu
  • Możliwość łamu równoległego do 300 gr/m²
  • 1 kieszeń falcująca dla falcowania liniowego
  • Osłona służąca do eliminacji hałasu na górnej części płyty
  • Falcowanie w kieszeni: min. 70 mm, max. 500 mm



Moduł zespołu aplikacji taśm Vertigo wraz z jednostką obracającą produkt o 90 °

  • Niezależny stół o regulowanej wysokości
  • Przygotowanie do dodania 1 aplikatora taśmy dwustronnej RAP
  • Specjalny system obracający produkt o 90°
  • Boczne wyrównanie przed nakładaniem taśmy dwustronnej
  • Obszar roboczy: max. 800 x 600 mm ; min. 300 x 200 mm
  • Gramatura papieru: 80 do 250 g/m˚
  • Prędkość mechaniczna:100 m/min.
  • 3 prowadnice z taśmą transportową
  • 2 kołowe systemy transportowe papieru „BRUCO” o regulowanym docisku



1 Aplikator taśmy dwustronnej "RAP25"

Sterowanie aplikacją taśmy dwustronnej za pomocą sterownika PLC, zapewniające właściwą aplikację i bardzo dokładną kontrolę.



Szerokość taśmy (min – max):

od 9 do 25 mm

Maksymalna średnica zewnętrzna rolki taśmy:

480 mm

Wewnętrzna średnica rolki taśmy:

76 mm

Podawanie:

elektropneumatyczne

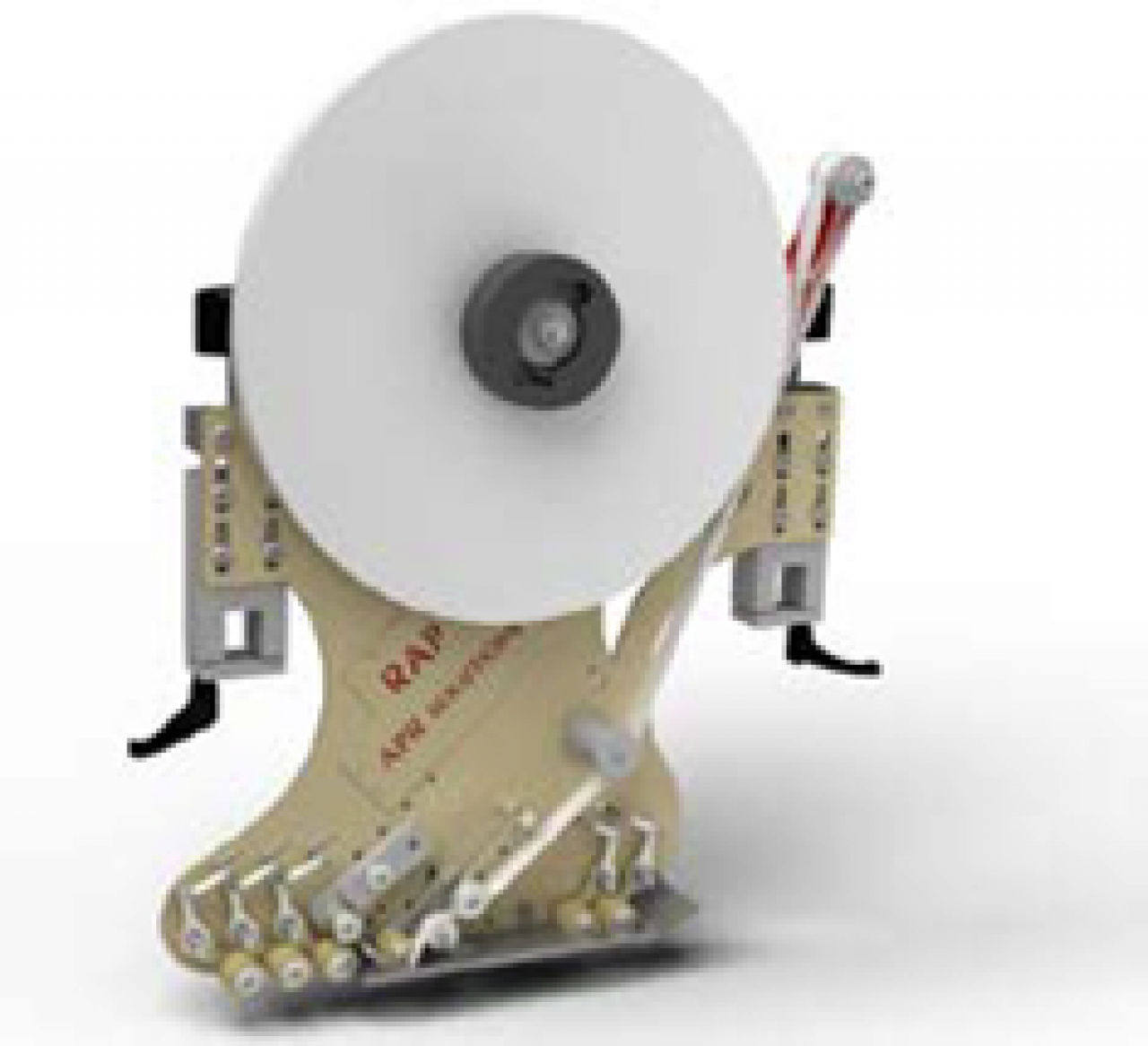

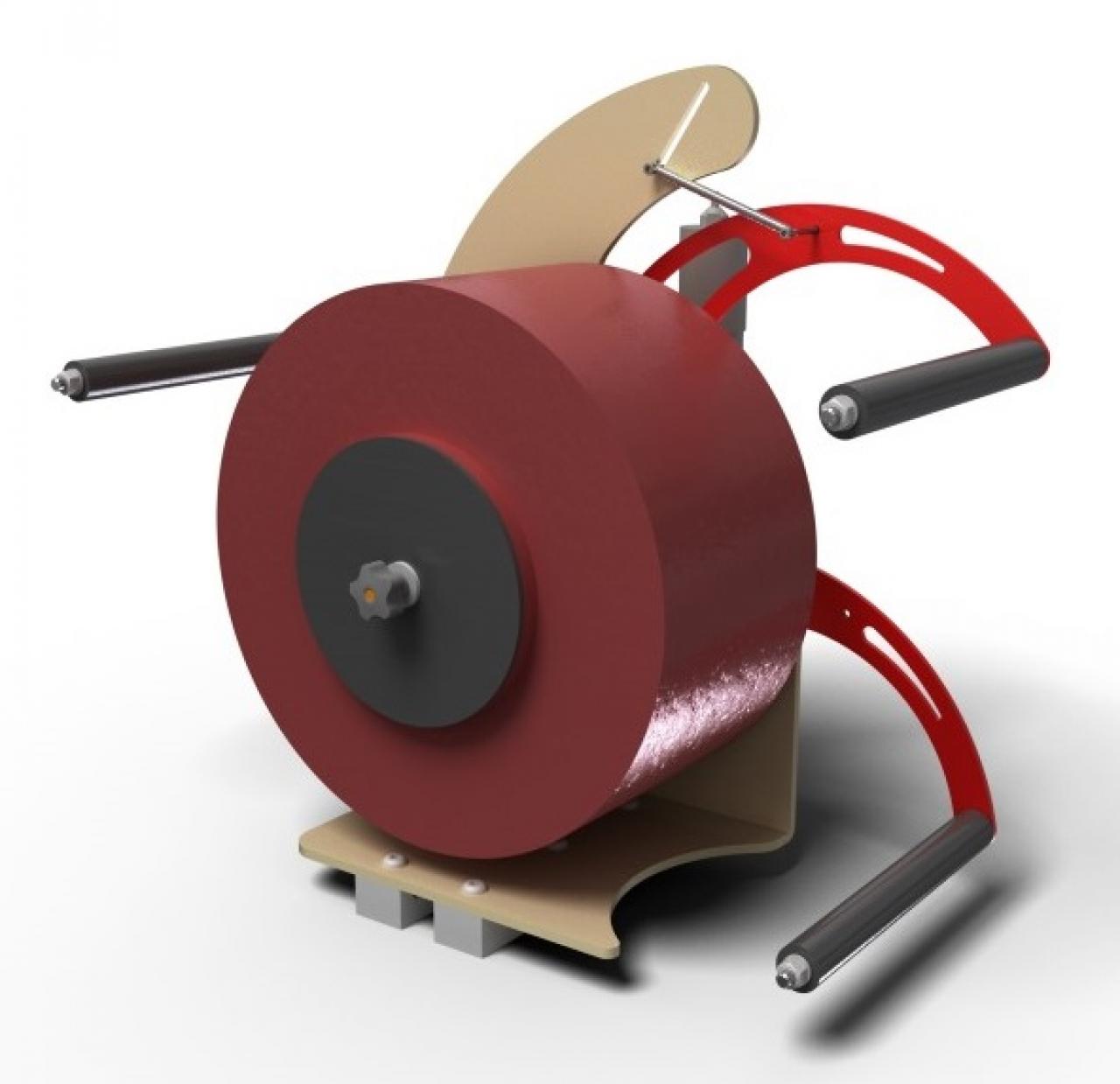

Aplikator taśmy 2-stronnej RAP         System trzymania szpuli o dużym nawoju taśmy do RAP



System klejenia na gorąco

  • Elektroniczny system kontroli aplikacji kleju
  • Zbiornik do topienia kleju do 4 kg
  • Urządzenie kontrolujące temperaturę kleju
  • 2 pistolety oraz 2 rury termiczne o długości +/- 1,5 m
  • Podłączenie elektryczne 5,8 kW

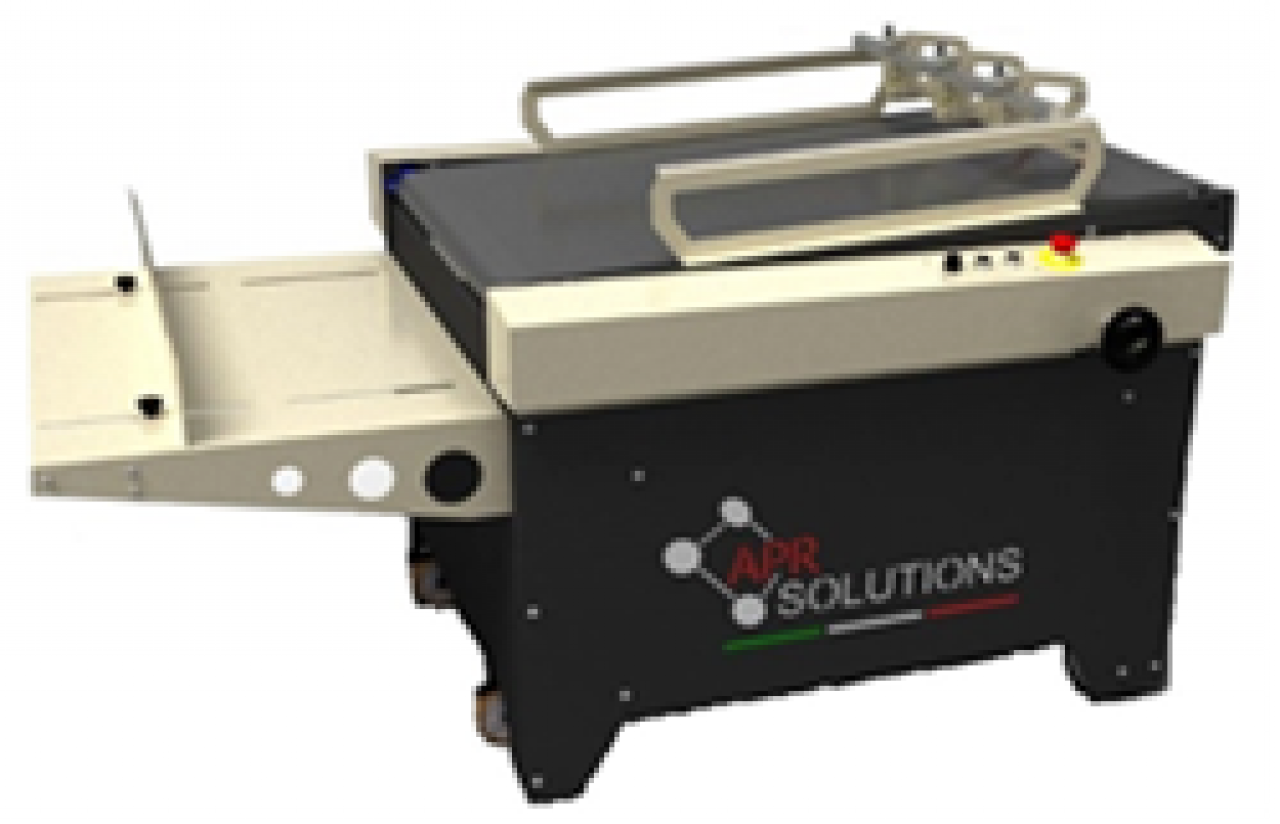

Stół Automatycznego Wykładania

  • Niezależny stół odbiorczy z regulowanym przenośnikiem transportowym o dużej pojemności załadunkowej
  • Elektroniczne sterowanie strumieniem produktów
  • Przyspieszanie i zwalnianie za pomocą potencjometru



Pojemnik zbierający na wykładaniu

  • Pojemnik zbierający z bocznym wyrównaniem dla łatwego odbierania produktów

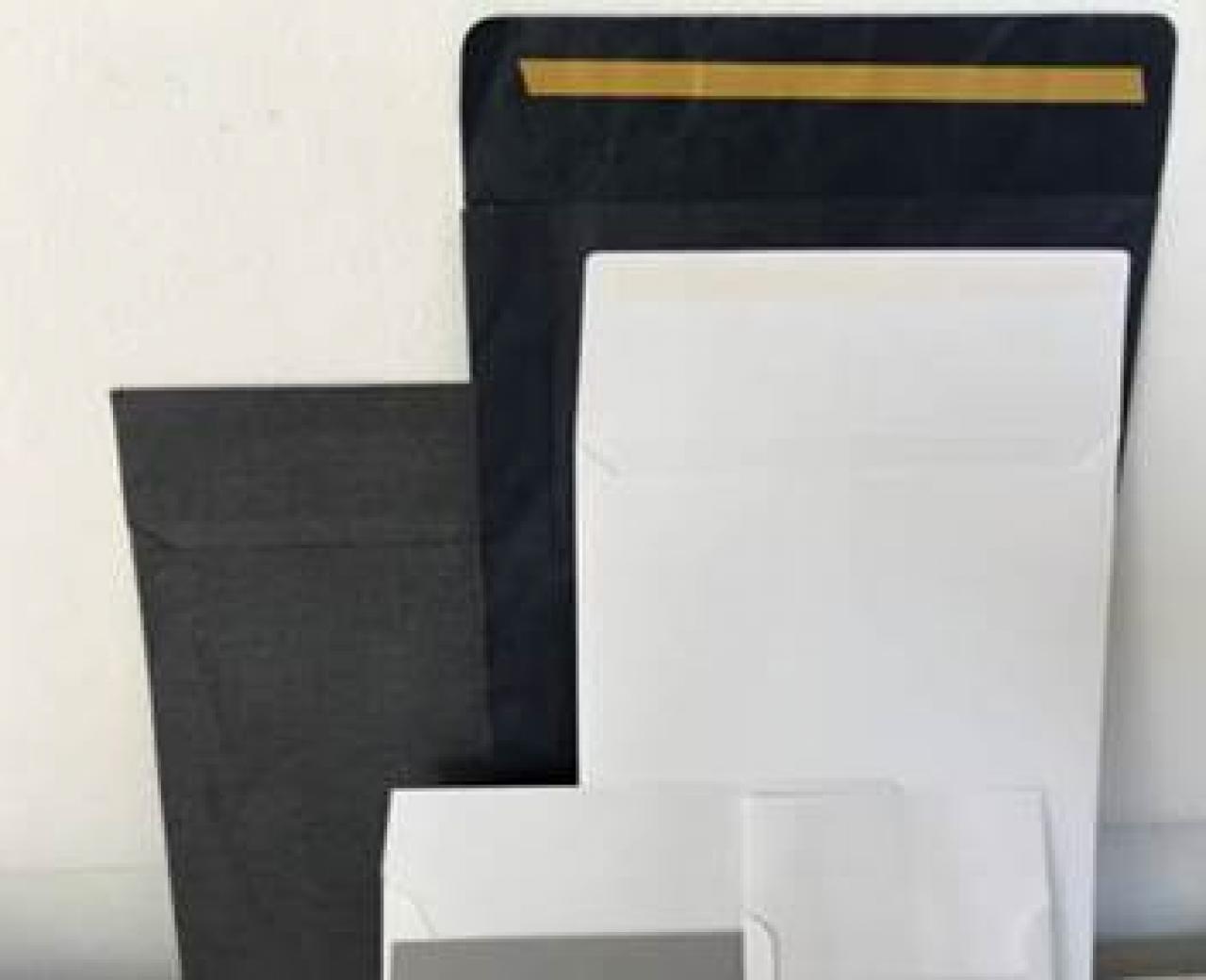

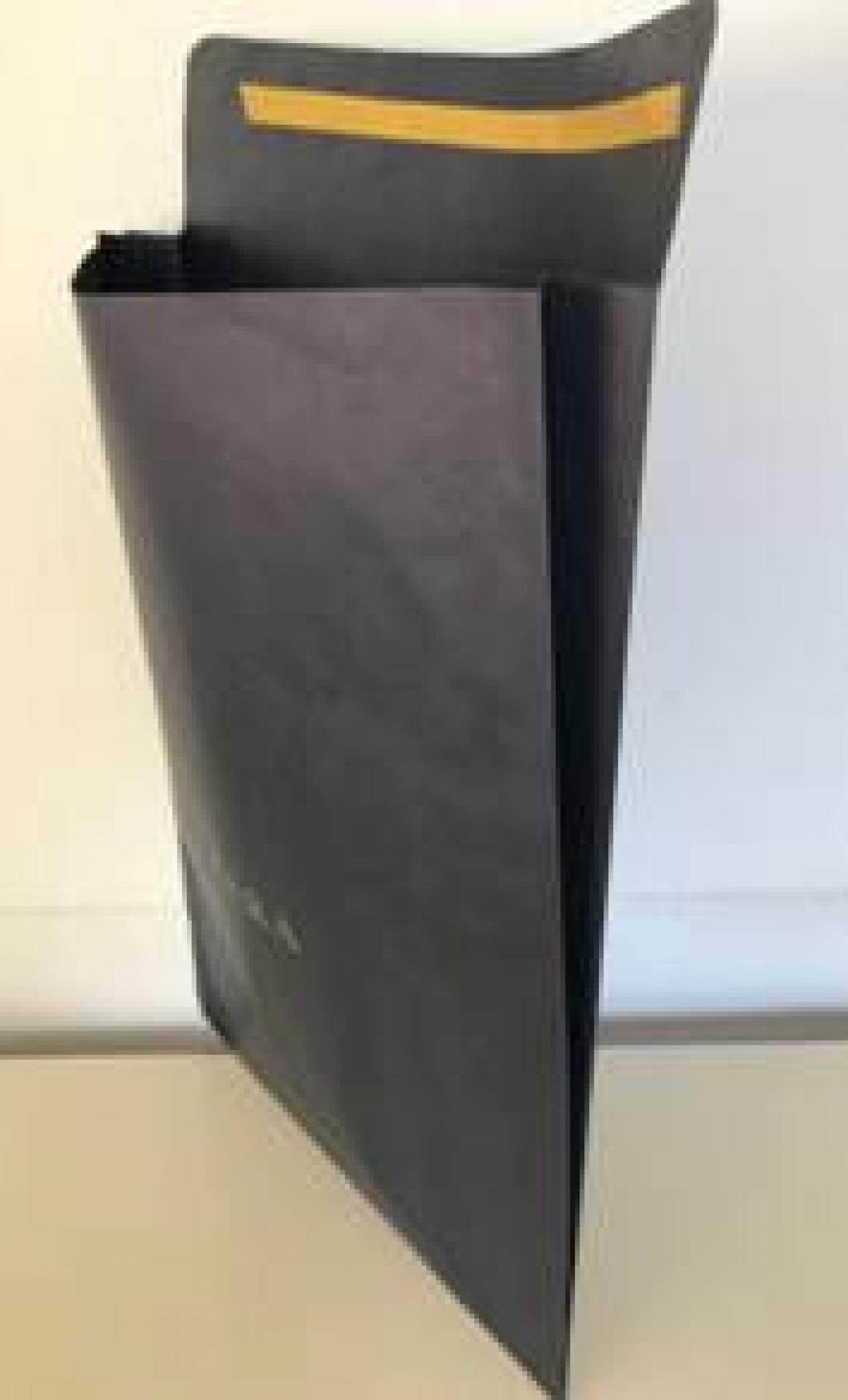

Kilka produktów możliwych do realizacji z maszyną Pochettes Bag Machine 1
