Składarko – sklejarka wyposażona w podajnik z wysokiego stosu zapewniający nakładanie non-stop, przeznaczona do produkcji kopert, mająca także wiele innych dodatkowych zastosowań.
Maszyna nowej konstrukcji, opracowana w celu realizacji:
- Kopert w zakresie od 120 x 100 mm do 500 x 700 mm (format zamkniętej koperty)
- Teczek prostych z jedną lub dwiema kieszeniami
- Teczek z przegródkami oraz teczek prezentacyjnych z wewnętrznymi kieszeniami na dokumenty
- Kopert na płyty CD/DVD
Maszyna COMPACT 1 składa się z:
- Automatycznego podajnika z wysokiego stosu
- Grupy narzędzi prowadzących i zaginających wraz z taśmą transportową służącą do zainstalowania i aplikowania kleju gorącego
- Modułu falcującego z jedną kieszenią
- Urządzenia do aplikacji topliwego kleju gorącego z 2 pistoletami klejowymi
- Automatyczne Wykładanie wraz z systemem szufladowym zbierania produktów
Dane techniczne:
|
Podawana formatka (otwarta):
|
max 700 x 1000 mm
min 120 x 150 mm
|
|
Gramatura:
|
min 80 z pod. wysokiego stosu do 300 g/m²
|
|
Max prędkość mechaniczna:
|
120 m/min.
|
|
Podłączenie elektryczne:
|
2 kW, 400 V 3 fazy + N + E - 50 Hz
|
|
Powietrze sprężone:
|
6 BAR z podłączeniem z ½ cala
|
Podajnik ciągły (strumieniowy) – dane techniczne:
Szczególnie nadaje się do pracy papierami o gramaturze od 80 gr/m².
- System ssania od góry
- 4 dysze rozdmuchowe umieszczone ze wszystkich stron podparcia papieru
- 1 tylna i 2 boczne ruchome dysze rozdmuchowe
- 1 przednia stała dysza rozdmuchowa
- Elektroniczna kontrola regulacji odstępu między arkuszami
Moduł formujący klapy i służący do aplikowania kleju
- Taśma transportowa z silnikiem
- System zginania pługowego dla wykonania 2 klapek bocznych
- Umożliwiająca zainstalowanie urządzeń do nakładania kleju gorącego lub na zimno
- 3 regulowane elektrozawory
- 1 fotokomórka
- Zginanie pługowe klapek bocznych: od 10 do 40 mm
Urządzenie do aplikowania kleju gorącego lub kleju na zimno
- Na życzenie klienta system klejenia na gorąco lub system klejenia na zimno
- System kontrolny aplikacji kleju
- Zbiornik do topienia kleju do 4 kg
- Urządzenie kontrolujące temperaturę kleju
- 2 pistolety oraz 2 rury termiczne o długości +/- 1,5 m
- Podłączenie elektryczne 5,8 kW
Płyta falcująca z jedną kieszenią:
- 1 kieszeń falcująca dla zginania liniowego
- Osłona służąca do eliminacji hałasu na górnej części płyty
- Płyta falcująca z ruchomymi segmentami oraz czterema wałkami służącymi do zaginania (średnica 60 mm) o ruchomych sektorach oraz z powłoką gumową zapobiegającą brudzen
- Możliwość łamu równoległego do 300 gr/m²
- Zginanie w kieszeni: 80 mm, max. 500 mm
- Automatyczne ustawianie wałków
Wykładanie
Systemu automatycznego zbierania na wykładaniu
Przykłady realizacji z maszyną Compact 1

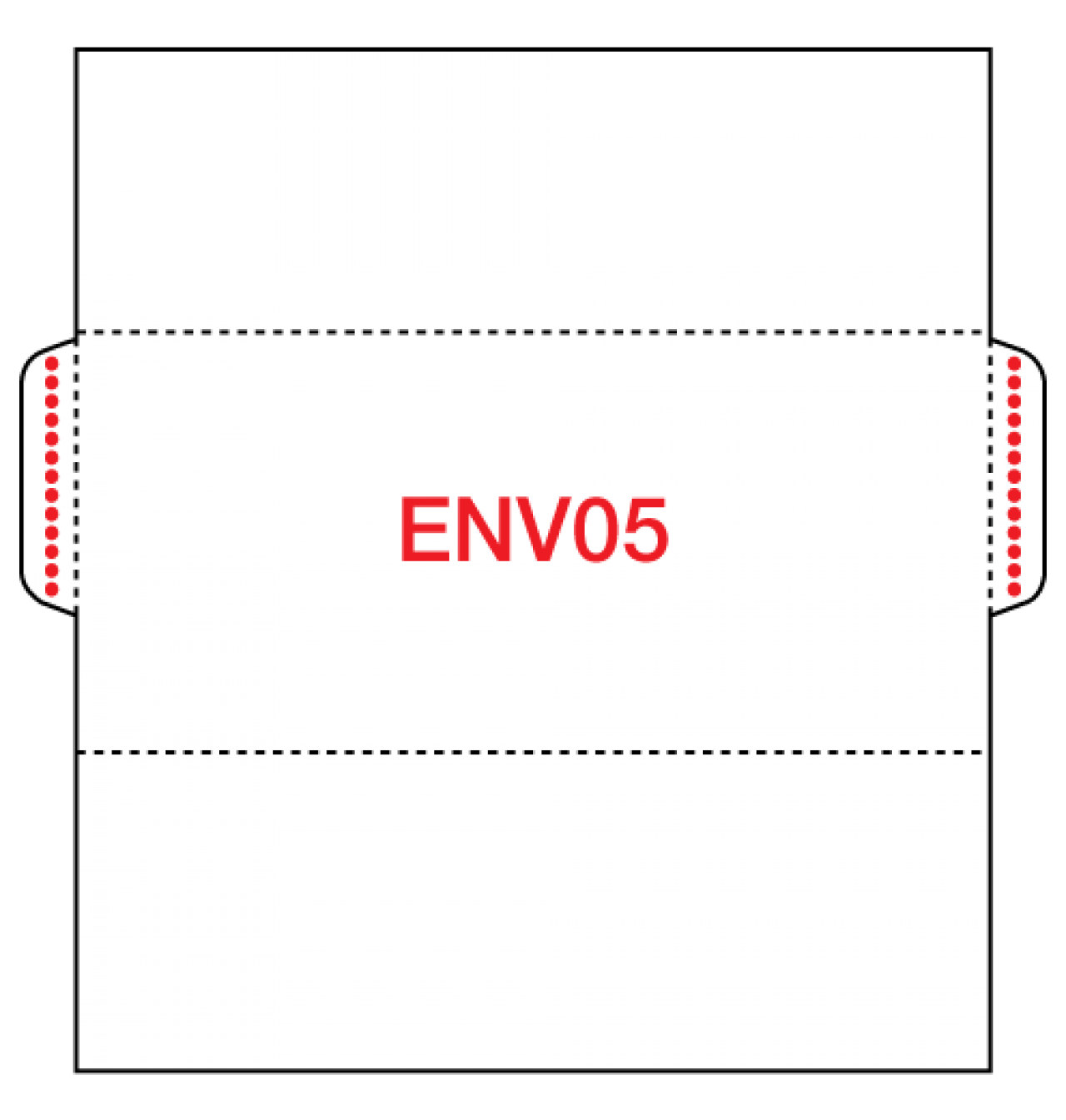

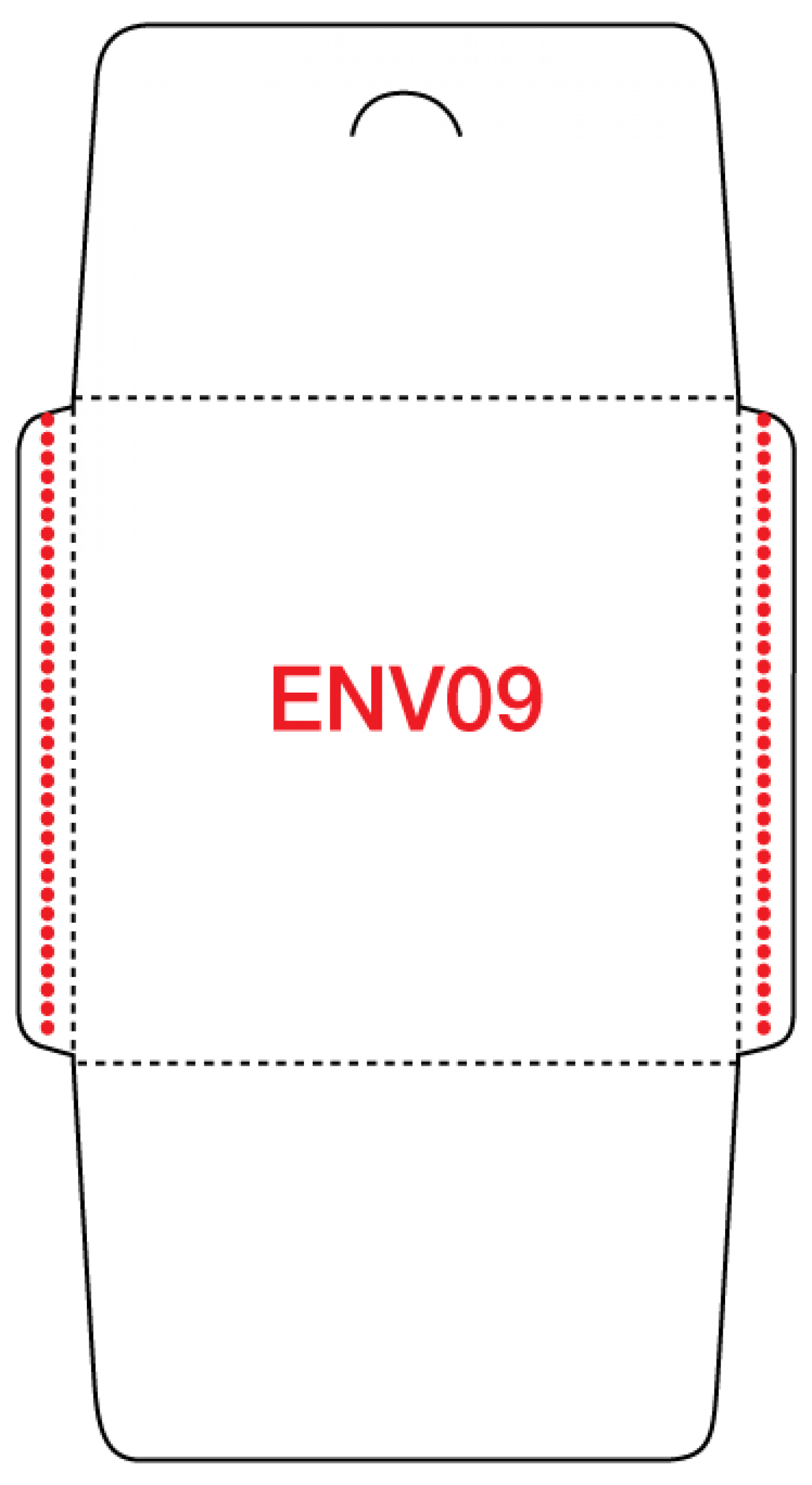

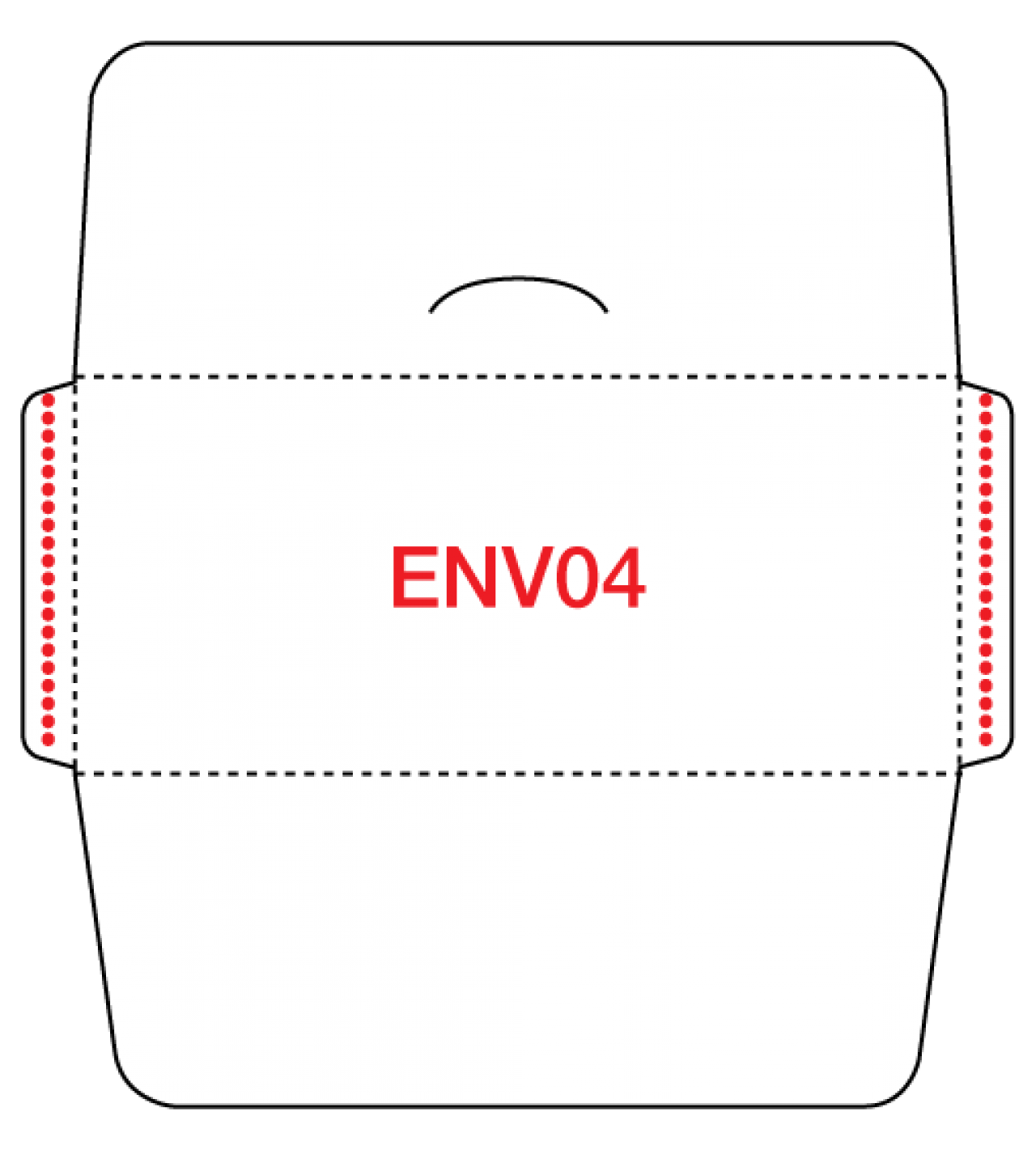

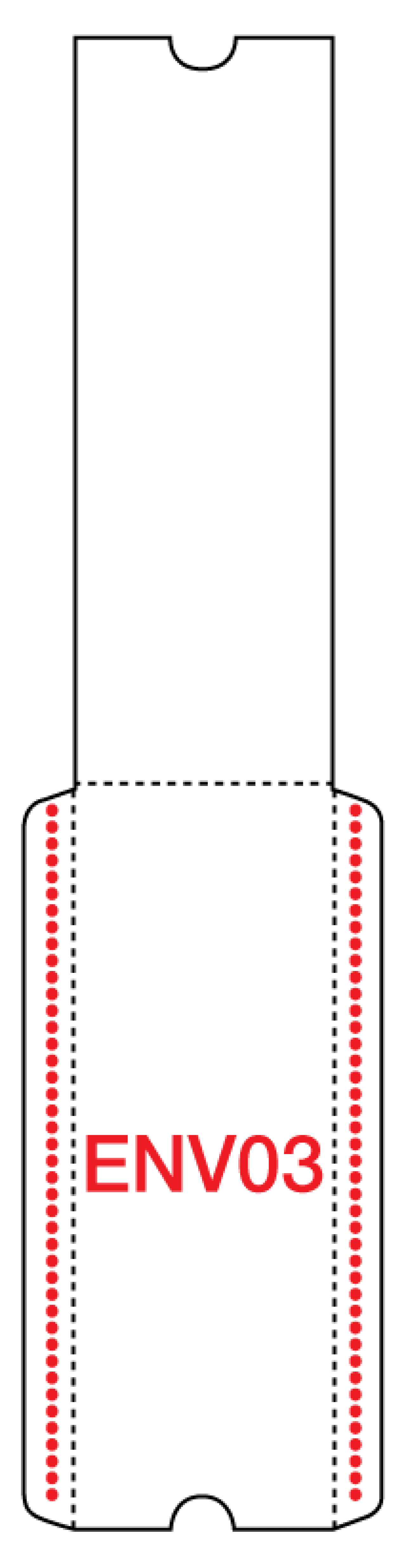

Koperty

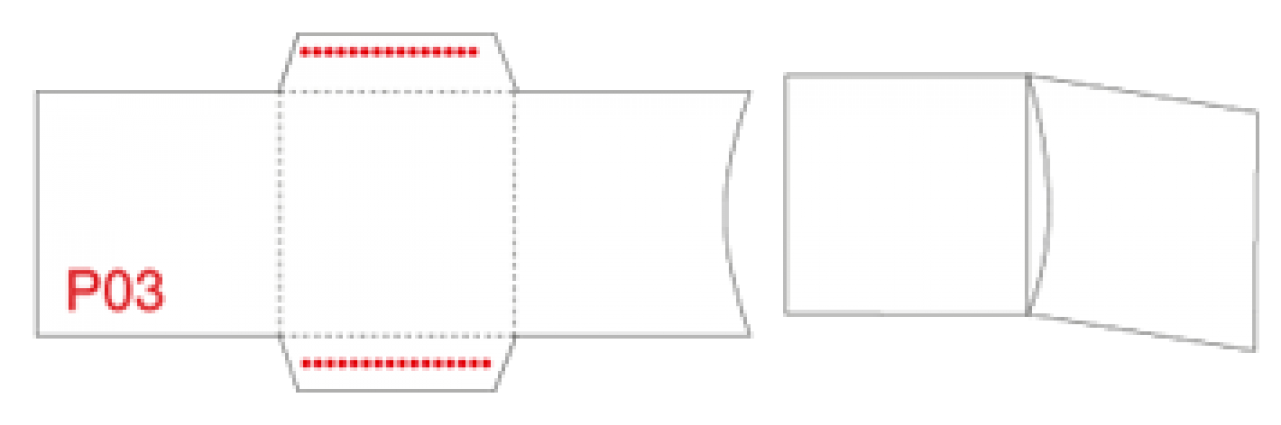

Teczki z 1 lub 2 kieszeniami
Koperty na płyty CD/DVD
