Maszyna o nowej konstrukcji przeznaczona do produkcji:
- Pudełek liniowych z kartonu i tektury falistej
- Kopert e-commerce z taśmą dwustronną i zrywającą Tear Tape lub „peal and seal” (opcja )
- Toreb na zakupy i insertowania kartonu wzmacniającego na uchwyty (opcja)
- Aplikacji taśmy dwustronnej, zrywającej i taśmy silikonowej z klejem (opcja)
Maszyna została zaprojektowana do ręcznego podawania, w zakresie formatowym maszyny, materiałów sztancowanych, bigowanych, a także z wyciętymi szczelinami. Wszystkie formatki podawane są ręcznie przez operatora.
Aplikacje kleju topliwego, kleju zimnego i taśm kontrolowane są przez system PLC z 10-calowego ekranu dotykowego, a dzięki łatwemu rozmieszczeniu aplikatorów i narzędzi oraz nowemu liniowemu systemowi pozycjonowania, możliwy jest bardzo szybki narząd oraz oszczędność czasu na rzecz większej zdolności produkcyjnej.

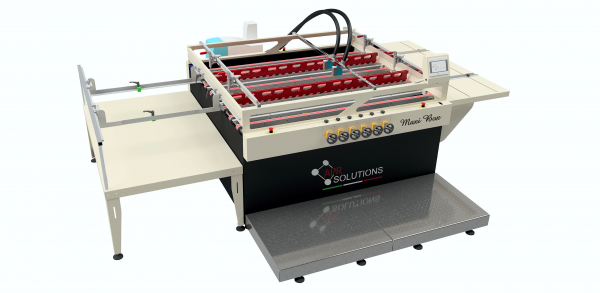

MAXI BOX 220, składarko-sklejarka składająca się z:
- Stół nakładania ręcznego wraz bocznymi listwami na stole umożliwiającymi uzyskanie pasowania przed podaniem produktu.
- Jednostka główna do składania, klejenia klejem na gorąco, na zimno lub oboma tymi klejami równocześnie w jednym przebiegu oraz aplikacji taśm.
- Narzędzia do składania wraz ze wzdłużnymi urządzeniami transportowymi BRUCO ze specjalnymi silikonowymi kołami zapobiegającymi zadrapaniom i gnieceniu powierzchni produktu.
- System nakładania topliwego kleju „Hot melt” 1 pistoletem klejowym w pełni sterowanym z urządzenia kontrolnego maszyny za pomocą 10-calowego ekranu dotykowego.
- Stół wykładania.
Stół ręcznego nakładania
- Max format: 2200 mm.
- Min format: 300 mm.
- Zakres materiałów: od 200 gr/m² do 9 mm – tektura falista fala AB.
- Boczne listwy na stole umożliwiające uzyskanie pasowania przed podaniem produktu.
Jednostka Realizująca Zaginanie
- 8 specjalnych prowadnic (pasów), każdy pas o szerokości 30 mm; lewy i prawy mocowane są na stałe (ustawione w pozycji 0) aby uniknąć straty czasu, natomiast 6 pozostałych jest ruchomych dzięki innowacyjnemu systemowi wykorzystującemu precyzyjne stalowe śruby z gwintem trapezowym, co pozwala na oddzielne pozycjonowanie każdej belki zgodnie z potrzebami chwili, bez żadnych ograniczeń.
- Specjalne narzędzia do składania klap i zamykania pudeł bez zadrapań na powierzchni.
- Wzdłużne urządzenia transportowe BRUCO z systemem przesyłowym, wyposażonych w specjalne silikonowe koła, umieszczonych na prowadnicach zapewniających pasowanie.
- 10-calowy panel dotykowy sterujący parametrami pracy maszyny: licznik produktów i prędkości pracy, odliczanie partii produktów, itp…
- Max prędkość mechaniczna: 120 m/min.
- Moc: 2 Kw.
- Zapotrzebowanie powietrza: 6 BAR z połączeniem ½ cala.
- Podłączenie elektryczne: 400 V, 3 Ph + N + E 50 Hz.
System aplikowania kleju topliwego
- Zbiornik do topienia kleju 10 kg (poj. zbiornika powinna zostać uzgodniona z klientem i dostosowana do jego potrzeb - pojemność uzależniona od ilości kleju na metr kwadratowy - g / m2).
- Automatyczna kontrola temperatury kleju bezpośrednio z ekranu dotykowego maszyny.
- 1 pistolet oraz 1 rura termiczna o długości +/- 2,5 m.
- Podłączenie elektryczne 5,8 kW.
- System kontrolny aplikacji kleju bezpośrednio z 10-calowego ekranu dotykowego maszyny.
Przykładowe zastosowania maszyny MAXI BOX 220
1 punkt klejenia / klejenie linowe pudełek :
1 punkt klejenia / pudełka typu Conical

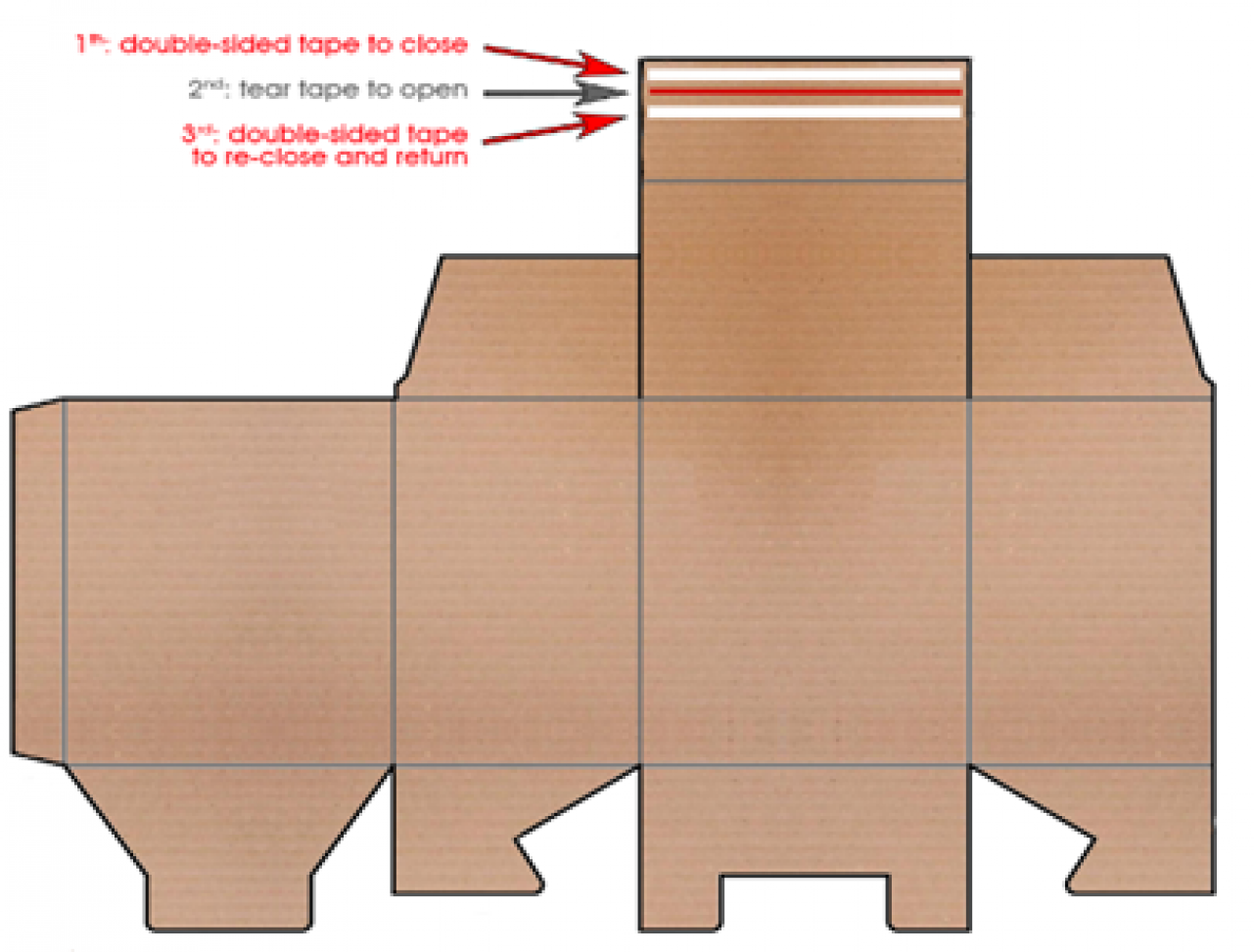

Aplikacja taśm przy zastosowaniu opcjonalnego wyposażenia
