Składarko – sklejarka do kopert typu e-commerce z bocznymi fałdami i z klapką zamykającą, aplikacji taśmy dwustronnej, silikonowej oraz zrywającej, z możliwością zastosowania systemu obracania o 90˚ APR Solutions POCHETTE BAG MACHINE 2

Składarko – sklejarka POCHETTE BAG MACHINE 2 do składania, klejenia i oklejania taśmami klejącymi kopert typu e-commerce z bocznymi fałdami lub bez bocznych fałd i z klapką zamykającą, aplikacji taśmy dwustronnej, silikonowej oraz zrywającej, a także produktów z jedną aplikacją taśmy dwustronnie klejącej w jednym przejściu z zastosowaniem dwóch zespołów Vertigo w celu zastosowania systemu obracania produktu o 90˚, a także mająca wiele innych dodatkowych zastosowań.

Maszyna nowej konstrukcji, opracowana w celu realizacji:

• Kopert typu e-commerce z bocznymi fałdami lub bez bocznych fałd i z klapką zamykającą
• Aplikacji taśmy dwustronnej, silikonowej oraz zrywającej
• Produktów z jedną aplikacją taśmy dwustronnie klejącej w jednym przejściu z zastosowaniem dwóch zespołów Vertigo w celu zastosowania systemu obracania produktu o 90˚ pod warunkiem, że przekątna produktu po wyjściu z kasety jest nie większa niż 650 mm

Maszyna Pochette Bag Machine 2 składa się z:

1. Automatyczny podajnik z wysokiego stosu.
2. Moduł z szeroką taśmą transportową jako platforma pozwalający na nakładanie kleju oraz formowanie fałdy bocznej w kształcie klina za pomocą specjalnego systemu narzędzi.
3. Zespół falcujący z jedną kieszenią.
4. Moduł zespołu aplikacji taśm Vertigo wraz z jednostką obracającą produkt o 90º, z możliwością zainstalowania aplikatora RAP.
5. Moduł zespołu aplikacji taśm Vertigo  z możliwością zainstalowania aplikatora RAP.
6. Aplikator taśmy dwustronnej RAP25.
7. Aplikator taśmy zrywającej RAP STRIP.
8. Aplikator taśmy silikonowej RAP SIL współpracujący z systemem klejenia na gorąco i dyszą klejownika do nakładania ścieżki kleju.
9. System klejenia na gorąco z 2 pistoletami i 2 wężami.
10. Stół Automatycznego Wykładania.
11. Systemem automatycznego zbierania produktu na wykładaniu.

Dane techniczne:

Automatyczny podajnik z wysokiego stosu

Możliwa praca z papierem o gramaturze od 80 gr/m².

• Format pobieranego materiału max: 720 x 1200 mm
• Format pobieranego min: 300 x 200 mm
• Gramatura papieru: 80 do 250 g/m²
• System ssania od góry
  • 4 dysze rozdmuchowe umieszczone ze wszystkich stron podparcia papieru

• 1 tylna i 2 boczne ruchome dysze rozdmuchowe
• 1 przednia stała dysza rozdmuchowa

• Elektroniczna kontrola regulacji odstępu między arkuszami

Moduł z szeroką taśmą transportową jako platforma służący do prowadzenia oraz instalacji systemów nakładania kleju gorącego na produkt i formowania fałdy bocznej w kształcie klina, a także taśm klejących.

• Sterowany silnikiem transporter
• System formowania fałdy bocznej w kształcie klina dla jednej lub dwóch klap bocznych
• Formowanie małych, średnich i dużych fałd w klapach bocznych z zastosowaniem opcjonalnych narzędzi
• Przygotowanie maszyny do dodania jednostki klejenia na gorąco
• Formowanie klap bocznych w kształcie fałd w zakresie od 20 do 100 mm

Zespół falcujący z jedną kieszenią

• Kieszeń falcująca z ruchomymi segmentami oraz 3 wałkami służącymi do zaginania (średnica 60 mm) o ruchomych sektorach oraz z powłoką gumową zapobiegającą brudzeniu
• Możliwość łamu równoległego do 250 gr/m²
• 1 kieszeń falcująca dla zginania liniowego
• Osłona służąca do eliminacji hałasu na górnej części płyty
• Zginanie w kieszeni: min. 70 mm, max. 500 mm

Moduł zespołu aplikacji taśm Vertigo wraz z jednostką obracającą produkt o 90 °

• Niezależny stół o regulowanej wysokości

• Sterowanie prędkością za pomocą przycisku

• Specjalny system obracający produkt o 90°
• Boczne wyrównanie przed nakładaniem taśmy dwustronnej
• Obszar roboczy:  max. 800 x 600 mm  min. 300 x 200 mm

• Gramatura papieru: 80 do 250 g/m˚
• 3 prowadnice z taśmą transportową

• 2 kołowe systemy transportowe papieru „BRUCO” o regulowanym docisku

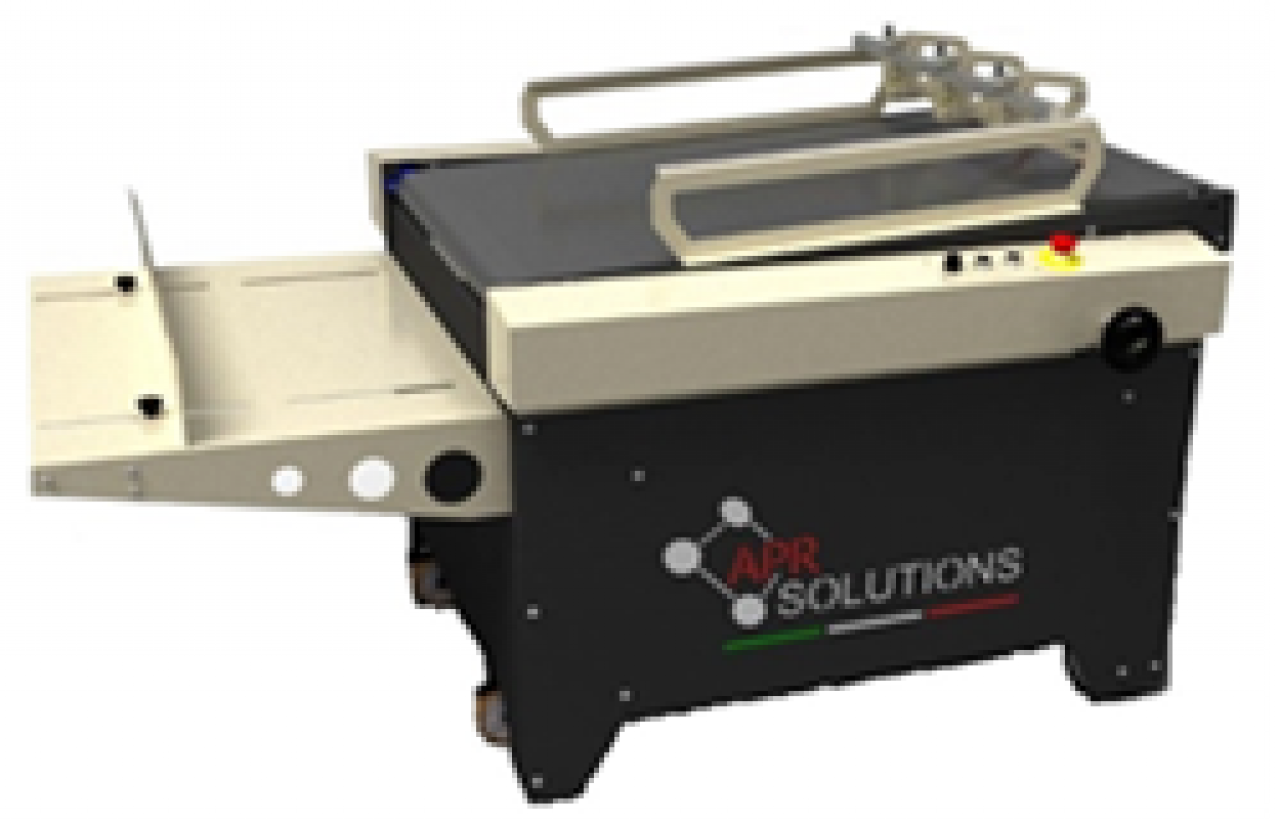

Moduł zespołu aplikacji taśm Vertigo

• Niezależny stół o regulowanej wysokości

• Sterowanie prędkością za pomocą przycisku

• Boczne wyrównanie przed nakładaniem taśmy dwustronnej
• Obszar roboczy: max. 800 x 600 mm min. 300 x 200 mm

• Gramatura papieru: 80 do 250 g/m˚
• 3 prowadnice z taśmą transportową

• 2 kołowe systemy transportowe papieru „BRUCO” o regulowanym docisku

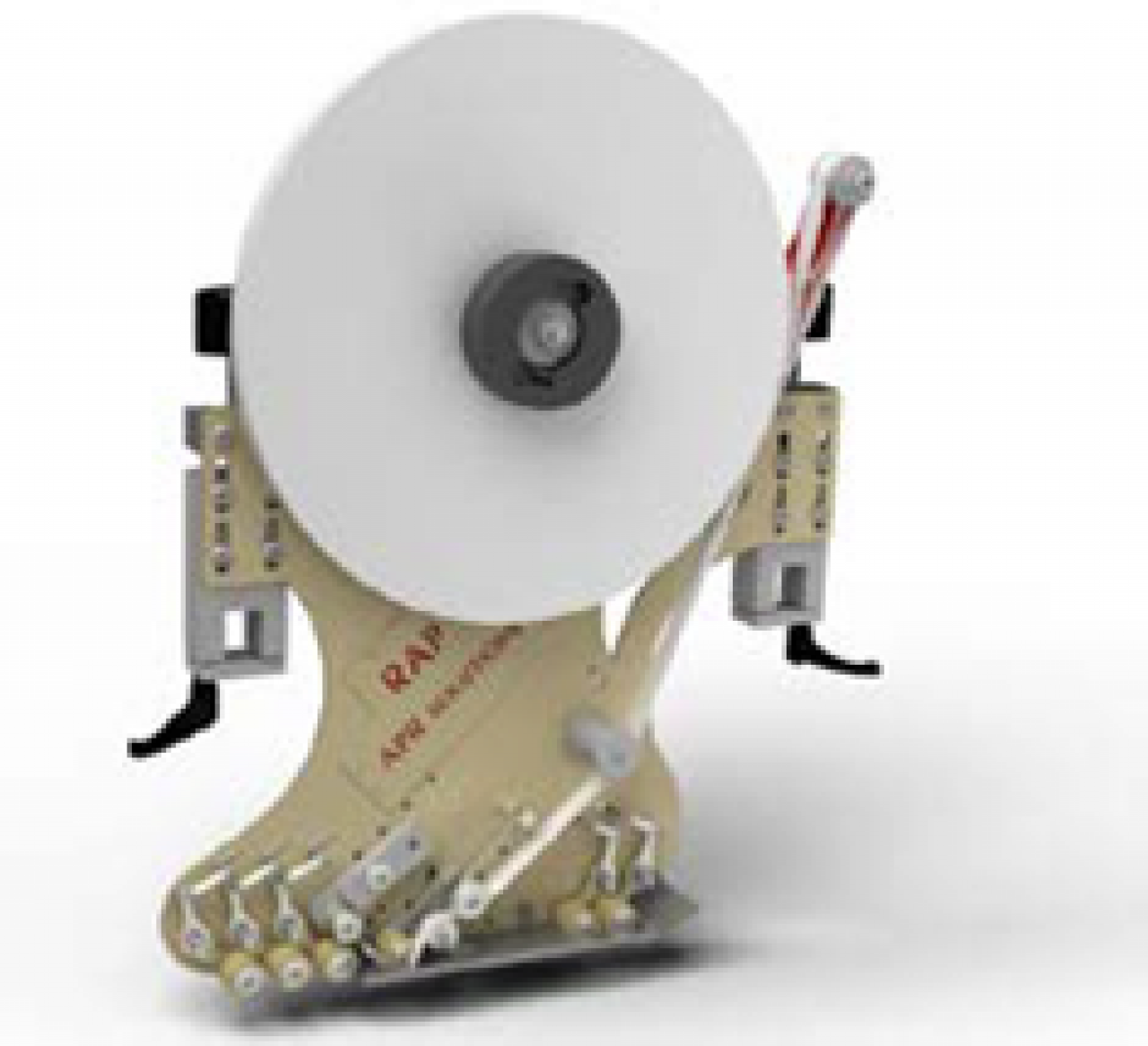

Aplikator taśmy dwustronnej "RAP25"

Sterowanie aplikacją taśmy dwustronnej za pomocą sterownika PLC, zapewniające właściwą aplikację i bardzo dokładną kontrolę.

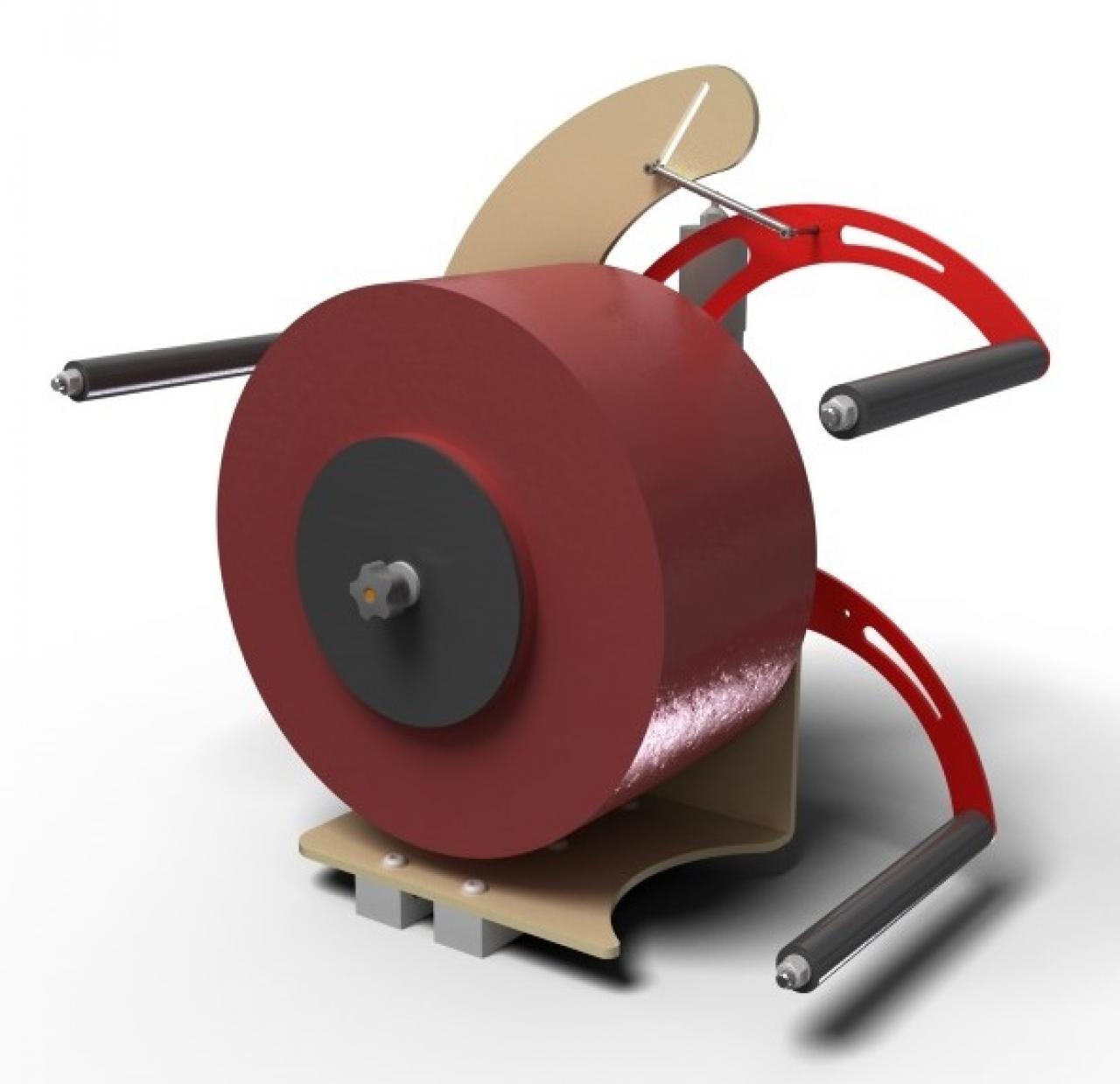

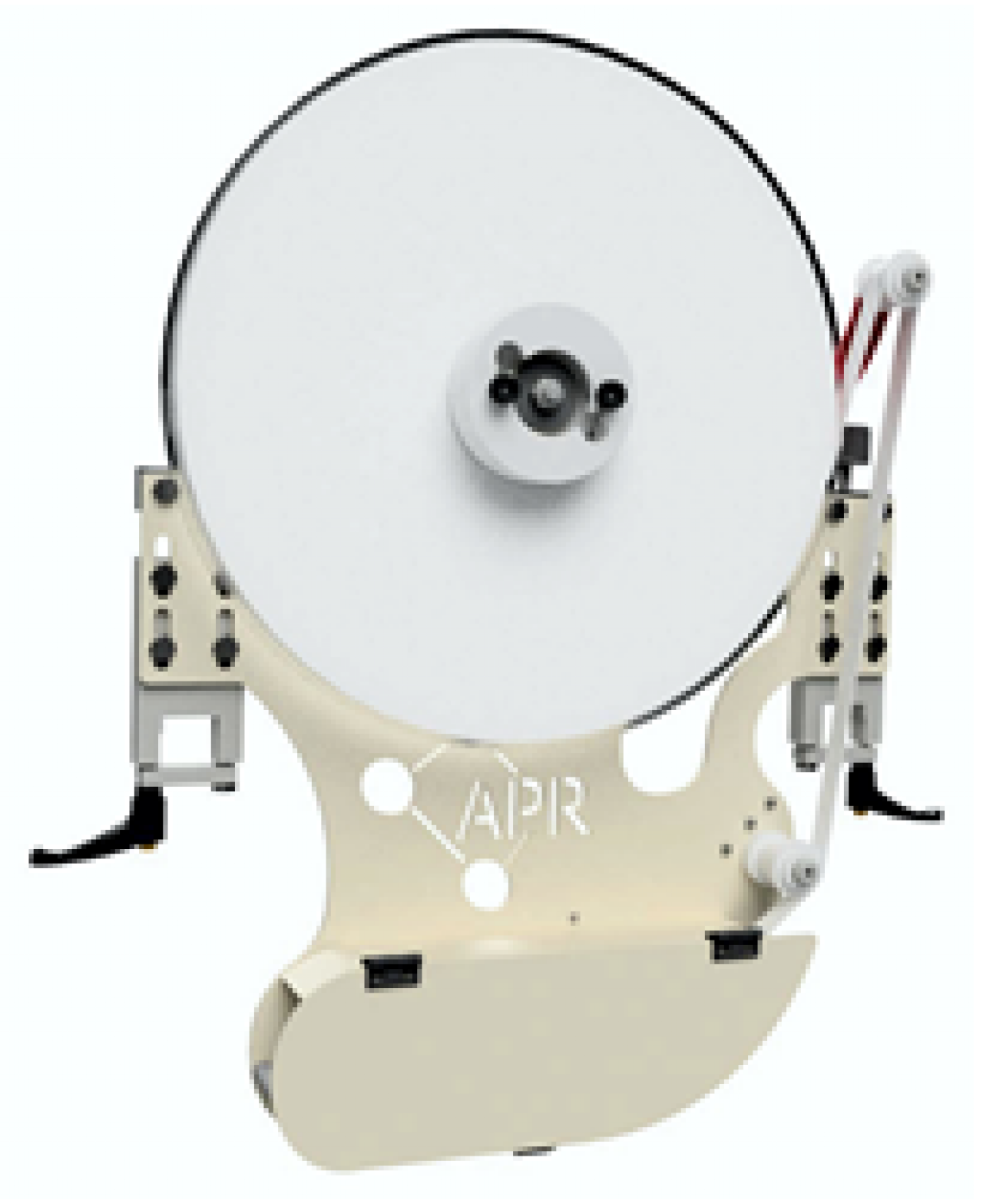

Aplikator taśmy dwustronnej RAP         System trzymania szpuli o dużym nawoju taśmy do RAP (opcja)

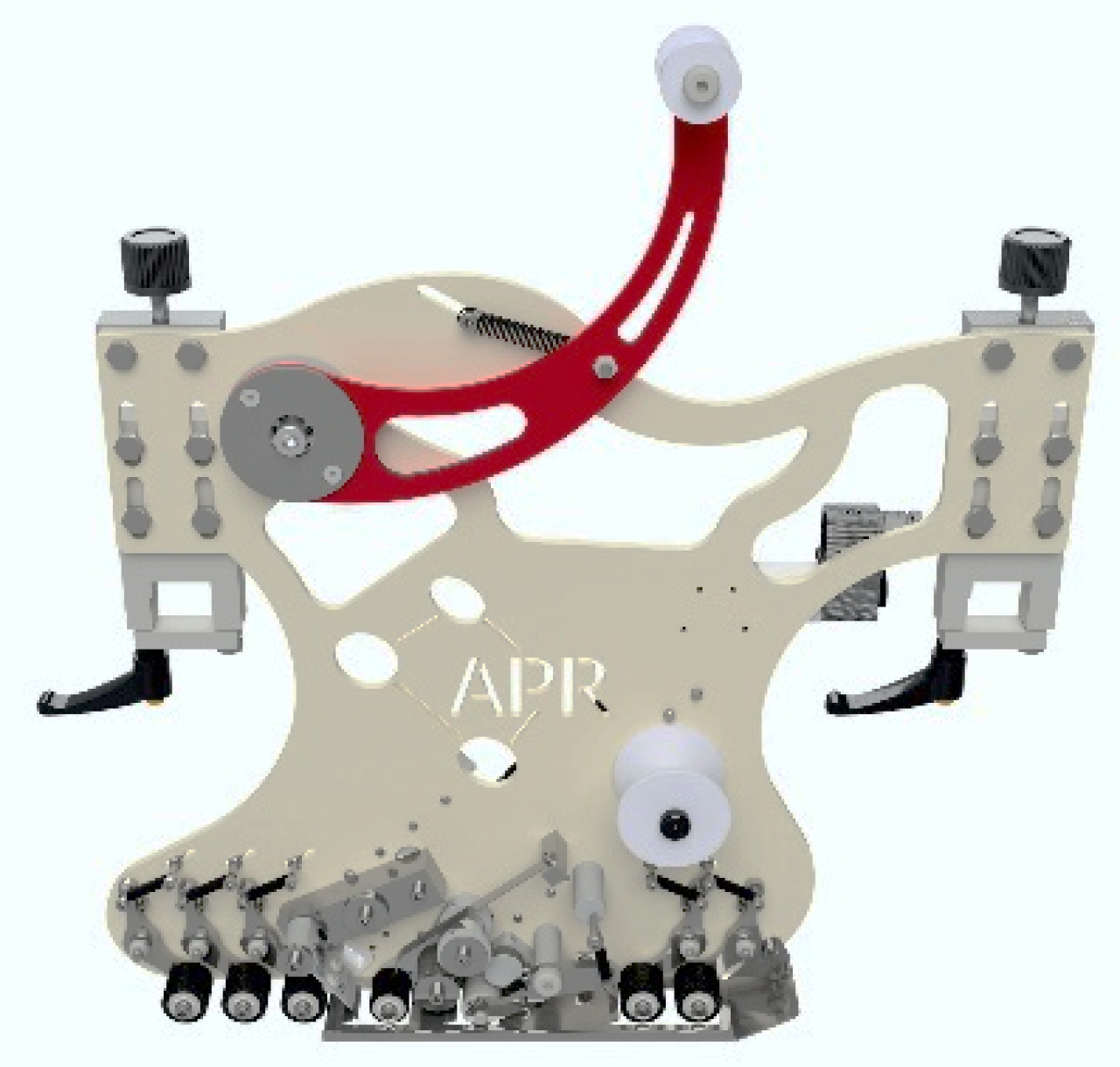

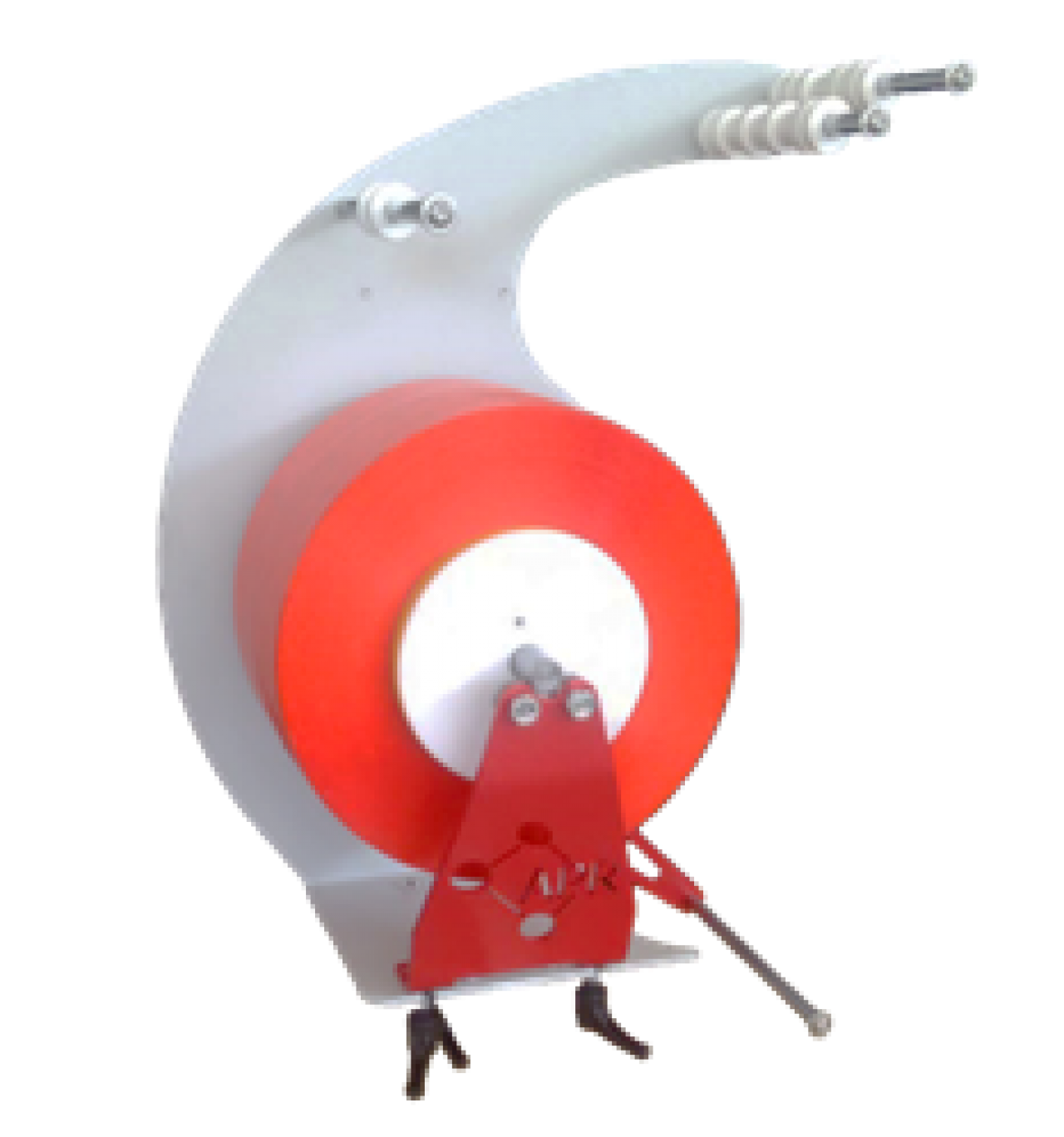

Aplikator taśmy zrywającej  „RAP STRIP”

Aplikator RAP STRIP wyposażony jest w system pasowania i 6 kółek z regulowanym dociskiem oraz może być zamawiany w wersji prawej lub lewej. Sterowanie aplikacją taśmy dwustronnej za pomocą sterownika PLC, zapewniające właściwą aplikację i bardzo dokładną kontrolę.

Aplikator RAP STRIP składa się z 2 urządzeń: systemu trzymania szpuli oraz urządzenia aplikującego taśmę

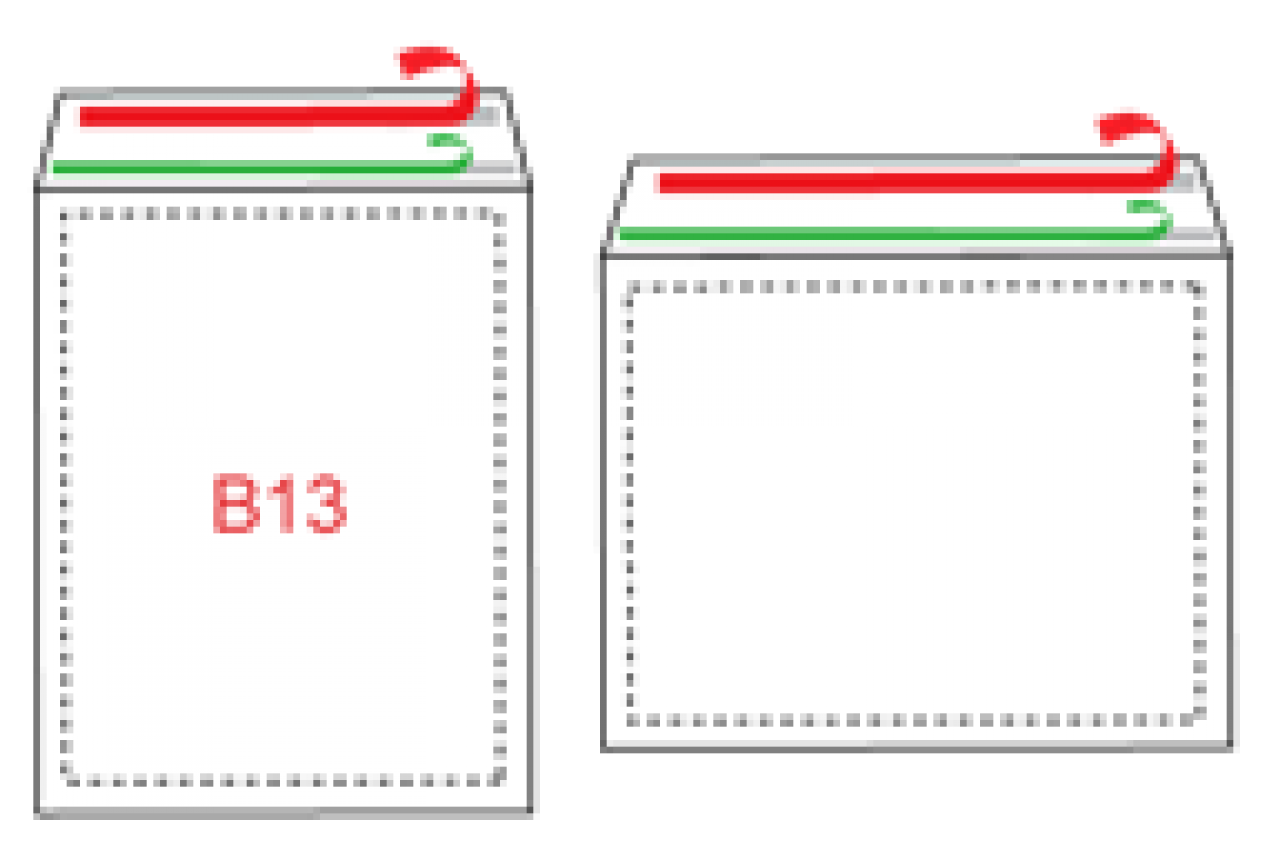

Przykładowe realizacje możliwe do wykonania z zastosowaniem aplikatora RAP STRIP

DHL / TNT koperty kurierskie

Aplikator taśmy silikonowej „RAP SIL”

Działa w połączeniu z systemem klejenia na gorąco i specjalnym dyszą klejową do nakładania ścieżki kleju.

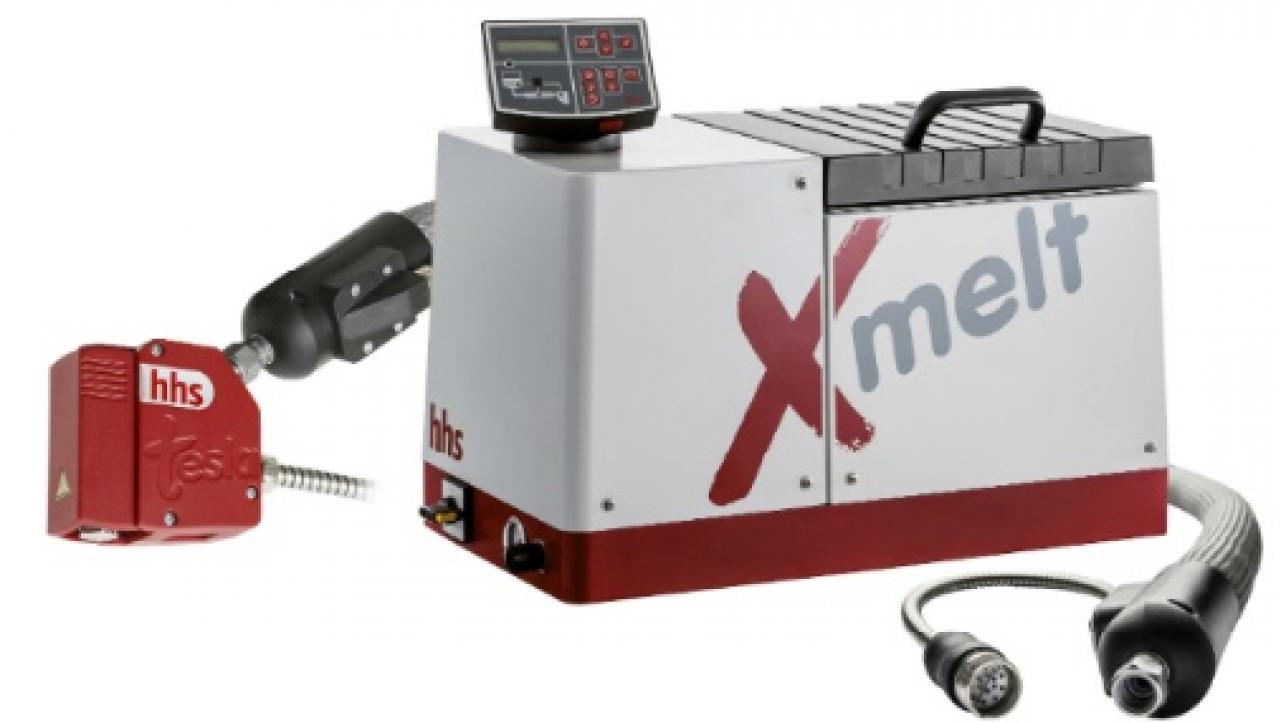

System klejenia na gorąco z pistoletem do nakładania ścieżki klejowej

• Zbiornik do topienia kleju o pojemności 10 kg (konieczne uzgodnienie pojemności

zbiornika, zależy ona od ilości kleju nanoszonego na metr kwadratowy – gr/m2).

• Automatyczny system kontroli temperatury za pomocą ekranu dotykowego
• 1 wąż o dużej średnicy 2,5 Mt
• Specjalny system elektroniczny do kontroli grubości kleju
• Specjalna dysza do nakładania ścieżki klejowej o szer. maksymalnej 50 mm
• Moc 5,8 kW

System klejenia na gorąco

• Elektroniczny system kontroli aplikacji kleju
• Zbiornik do topienia kleju do 4 kg
• Urządzenie kontrolujące temperaturę kleju
• 2 dysze klejowe oraz 2 rury termiczne o długości +/- 1,5 m
• Podłączenie elektryczne 5,8 kW

Stół Automatycznego Wykładania

• Niezależny stół odbiorczy z regulowanym przenośnikiem transportowym o dużej pojemności załadunkowe
• Elektroniczne sterowanie strumieniem produktów
• Przyspieszanie i zwalnianie za pomocą potencjometru

Pojemnik zbierający na wykładaniu

• Boczne wyrównywanie dla łatwego odbierania produktów.

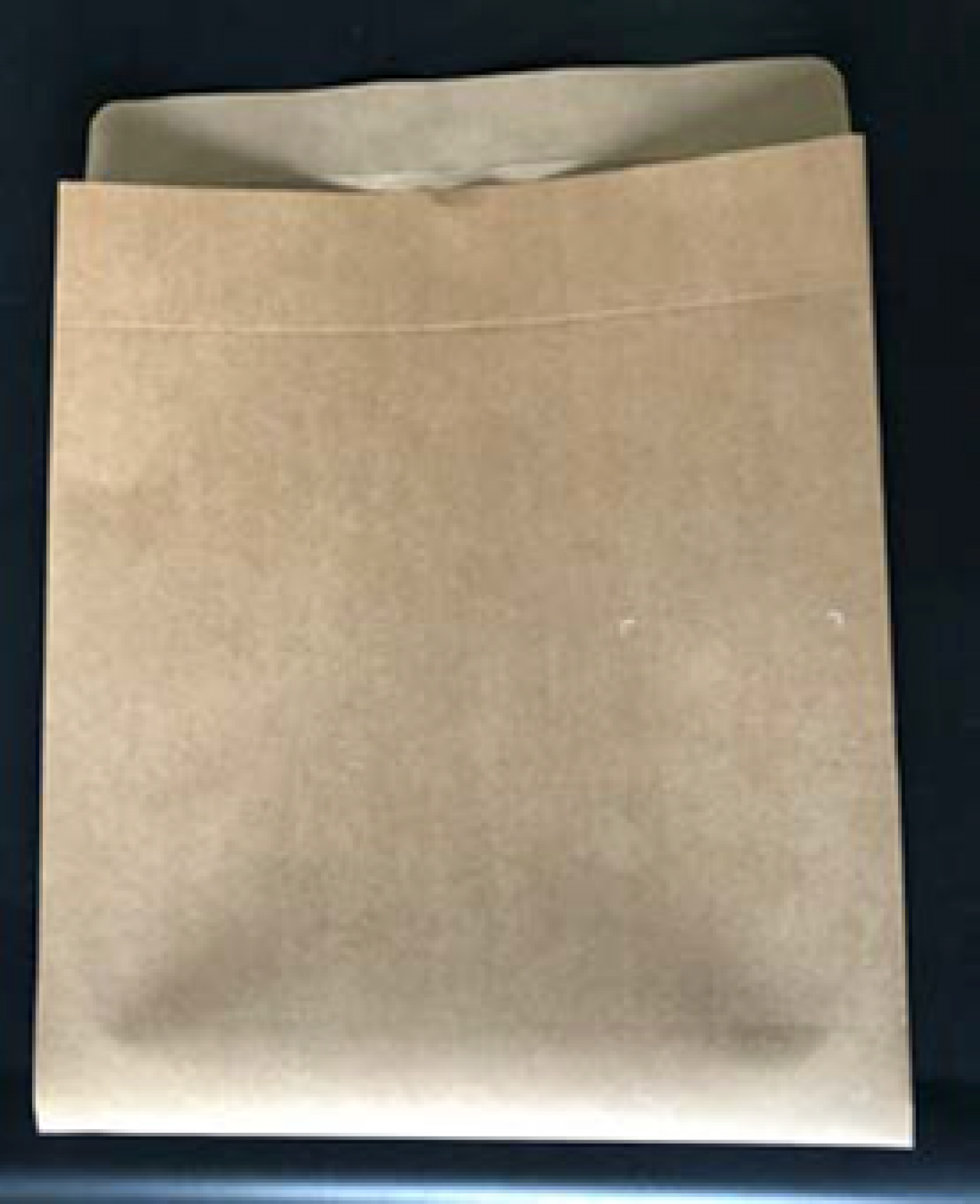

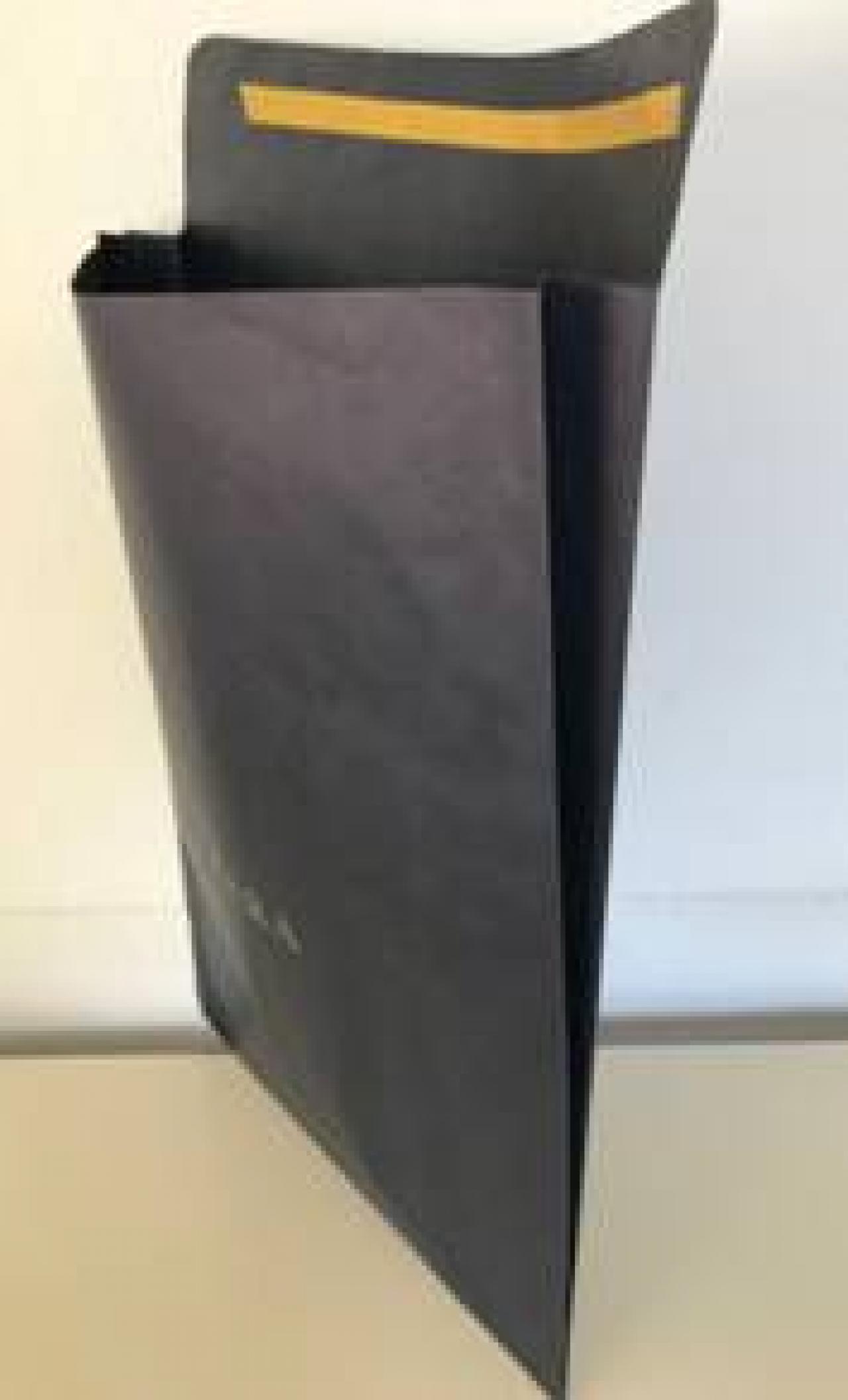

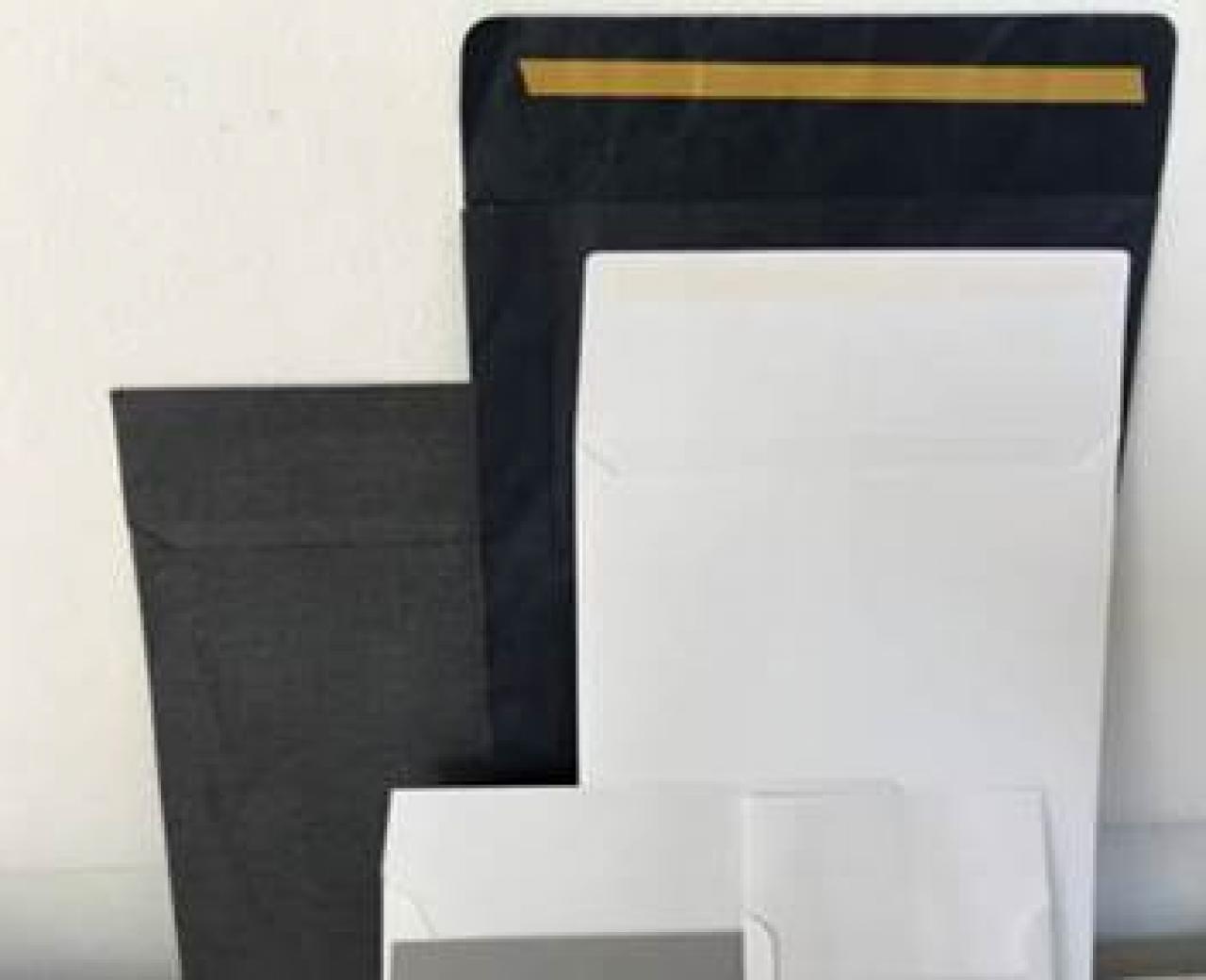

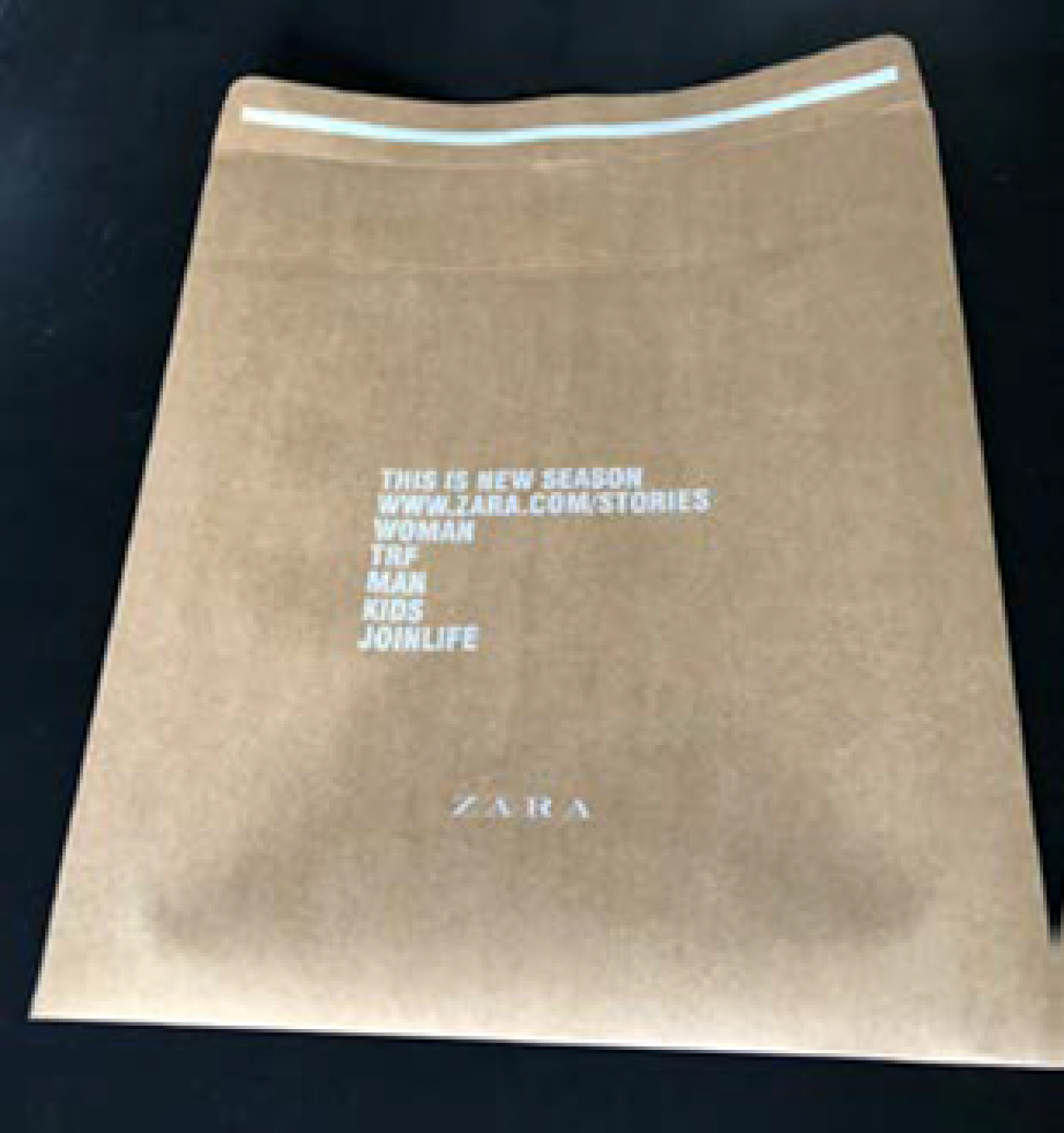

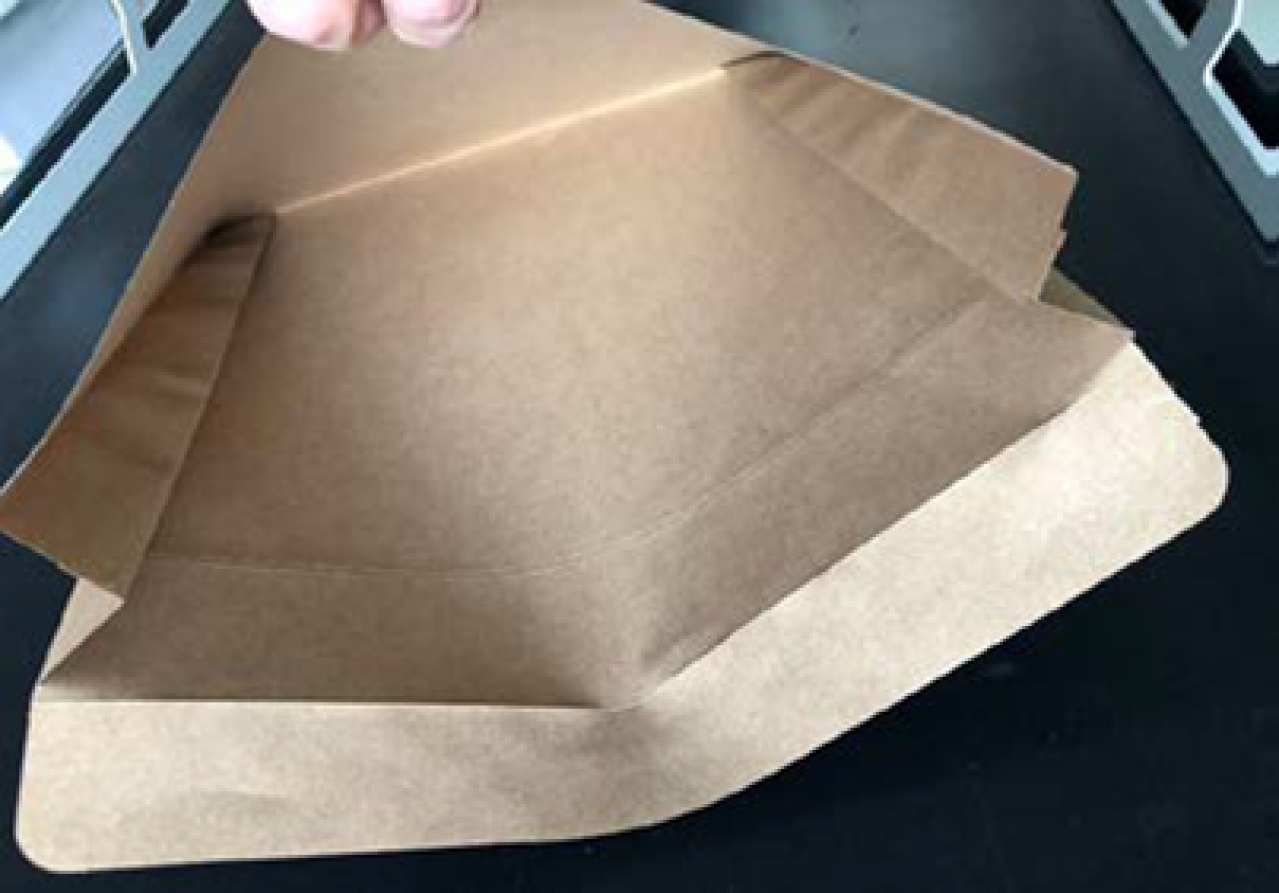

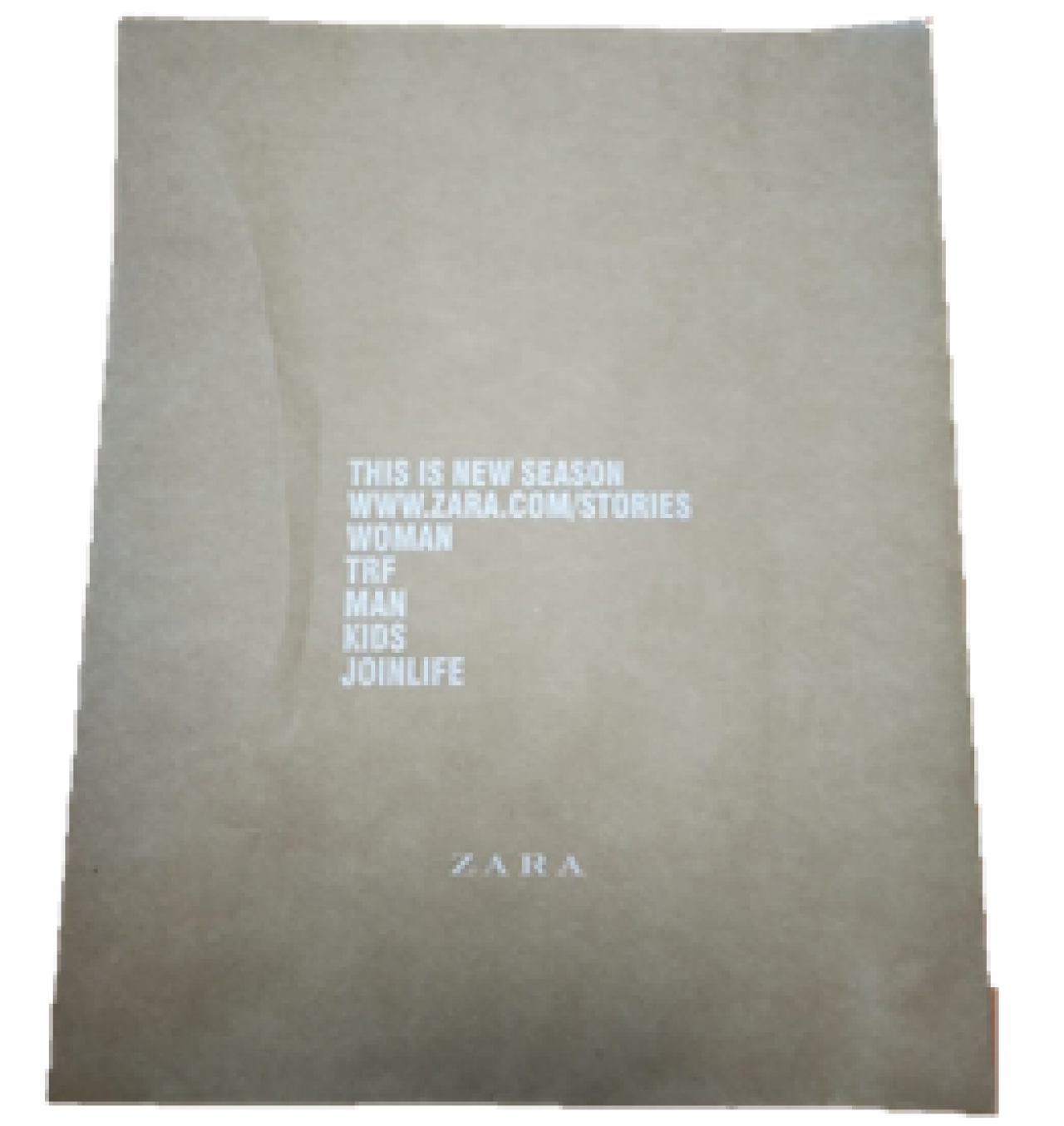

Kilka produktów możliwych do realizacji z maszyną Pochettes Bag Machine 2
