Numer ref.: 101918
Rok produkcji: 2003
PARAMETRY TECHNICZNE
Długość cięcia: 920 mm
Wysokość wsadu: 120 mm
Głębokość wsadu: 920 mm
Maksymalna prędkość posuwu siodła: 300 mm/sek.
Zakres siły docisku belki: 2 - 30 kN
Pobór mocy: 4,6 kVA
Prąd znamionowy: 9,5 A
Zabezpieczenie elektryczne: 20 A
Ciężar netto: ok. 2.000 kg
Poziom hałasu podczas pracy: 73 dB
KONFIGURACJA MASZYNY
W skład wyposażenia maszyny wchodzą:
- Optyczny i mechaniczny wskaźnik cięcia.
- Blacha pokrywająca belkę dociskową.
- Wyposażenie do wytwarzania poduszki powietrznej w stole maszyny wraz z dmuchawą.
- Nierdzewne pokrycie zarówno powierzchni stołu środkowego.
- Załączanie operacji cięcia wyłącznikiem dwuręcznym ze sterowaniem równoczesności i blokadą następnego cięcia zgodnie z normą UE.
- Samokontrolujące software do przeprowadzania diagnozy. Bramka (kurtyna) świetlna na podczerwień.
- Mechaniczna ochrona ruchu noża przed przelotem przez górne położenie.
- Napęd siodła przy pomocy silnika serwo (brak kombinacji silnik – hamulec, brak falownika) - niezawodność i pewność w pracy. Wysoka prędkość przesuwu siodła – do 300 mm/sek.
- Znak CE i GS.
- Jednolity korpus precyzyjnie odlany z żeliwa o bardzo dużej sztywności i odporności na skręcanie.
- Bardzo dokładne pozycjonowanie w pełnym zakresie szybkości.
- Miękka (prawie bezstopniowa) regulacja szybkości posuwu siodła przez odpowiednie przekręcenie pokrętła.
- Bezdotykowe (indukcyjne) czujniki krańcowych położeń siodła (brak zużywających się elementów mechanicznych).
- Rozwiązanie mechaniczne napędu siodła w oparciu o śrubę pociągową z gwintem łożyskowanym tocznie. Prowadzenie siodła boczne z łożyskowaniem liniowo - kulowym w dwóch miejscach. Wyjątkowa odporność na zużycie. Zapewnia bardzo dokładne zachowanie ustawionych parametrów cięcia podczas długiego okresu użytkowania.
- Stoły (stół główny i stoły boczne) odlewane z żeliwa o bardzo dużej sztywności.
- Pokrycie nierdzewne (stołu głównego i stołów bocznych) w postaci grubej, odpowiednio przyklejanej blachy (nie w postaci cienkiej warstwy niklu).
- Stół główny jednolity (bez szczeliny), co zapewnia większą sztywność.

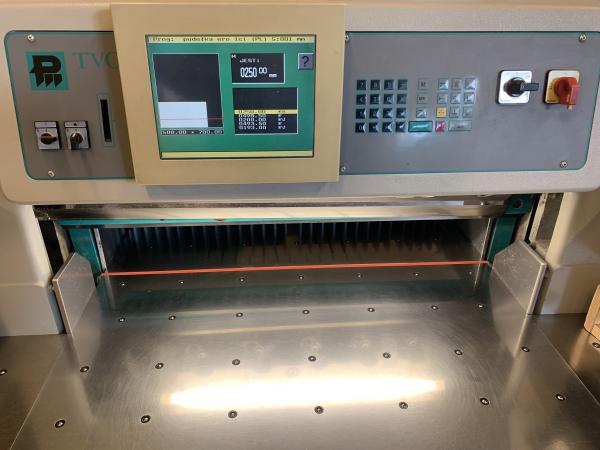

- Sterowanie komputerowe w wersji TVC:

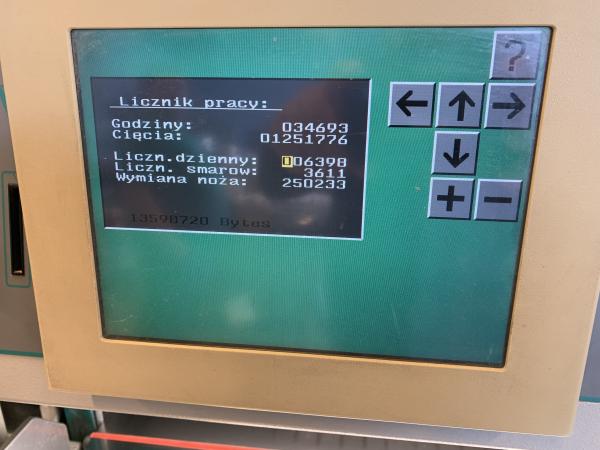

- Maszyna z możliwością programowania z komputerem uniwersalnym i dużym wielowierszowym, jednobarwnym wyświetlaczem ciekłokrystalicznym. Możliwość pracy całkowicie automatycznej.
- Programowanie wspomagane przez wyświetlanie menu (komunikaty słowne, symbole literowe i cyfrowe, piktogramy).
