Linia do oprawy zeszytowej HOHNER HSB 7000 (2008) TK081702 Sprzedana

Numer ref.: TK081702

Rok produkcji: 2008

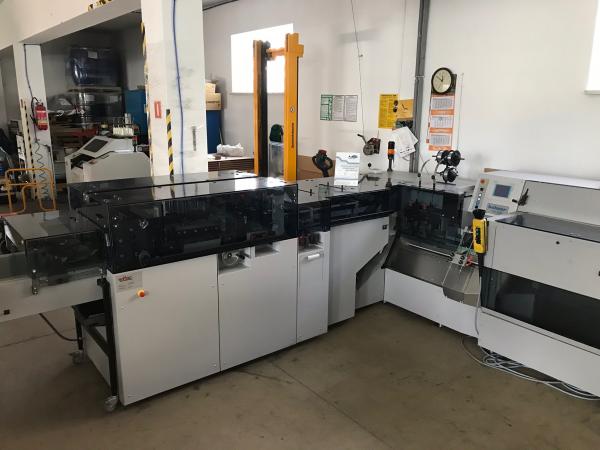

Używana linia do oprawy zeszytowej HSB 7000 firmy Hohner Maschinenbau GmbH

Bardzo dobry stan techniczyny - zapraszamy na próby
Lokalizacja: Warszawa

Maszyna sprawdzona przez autoryzowany serwis Hohner.

Opis:
Zautomatyzowana linia zszywająca do wydajnej obróbki sfalcowanych arkuszy, także w przypadku małych i średnich nakładów.
Kompaktowe wymiary i elektroniczna kontrola na każdym etapie produkcyjnym umożliwiająca obsługę jednoosobową.
Szybka, całkowicie beznarzędziowa regulacja umożliwiająca zmianę formatów w ciągu kilku minut.
Obcinanie z trzech stron, nie pozostawia zarysowań na brzegach broszury.
W przypadku zastosowania zestawów do szycia oczkowego, następuje perfekcyjne zszywanie oczkowe bez przesuwania zszywek.
Wykładanie strumieniowe z odznaczaniem.


Sterowanie SPS:
licznik z odznaczaniem wartości zadanej,
płynna regulacja prędkości,
tryb zszywania uruchamiany za pomocą przycisku, bez konieczności włączania całej maszyny,
kontrola brakującej składki z wyrzucaniem niekompletnych egzemplarzy bez ich zszywania i obcinania,
synchroniczny bieg łańcucha transportowego,
odłączanie i załączanie zasilania w poszczególnych samonakładaczach.


Konfiguracja:

  • 5 samonakładaczy sfalcowanych arkuszy
  • 1 samonakładacz okładek
  • Zespół szyjący
  • Trójnoż
  • Wykładanie strumieniowe
  • Taśmociąg wznoszący do usuwania ścinek



Parametry techniczne HSB 7000:

  • szybkość mechaniczna od 2000 do 7000 broszur/h
  • maks. format 380 x 340 mm po obcięciu i 390 x 350 mm przed obcięciem
  • min. format 120 x 80 mm po obcięciu i 130 x 105 mm przed obcięciem
  • maks. grubość szycia 4 mm (pojedynczy użytek)
  • maks. grubość cięcia 8 mm
  • głowice szyjące – do 4 głowic Hohner Universal 52/8
  • maks. długość stosu nakładania ok. 250 mm
  • maks liczba samonakładaczy 8 + stacja okładkowa
  • zasilanie 3N 400 V, 50/60 Hz, maks. 20 A



Linia składa się z następujących sekcji:

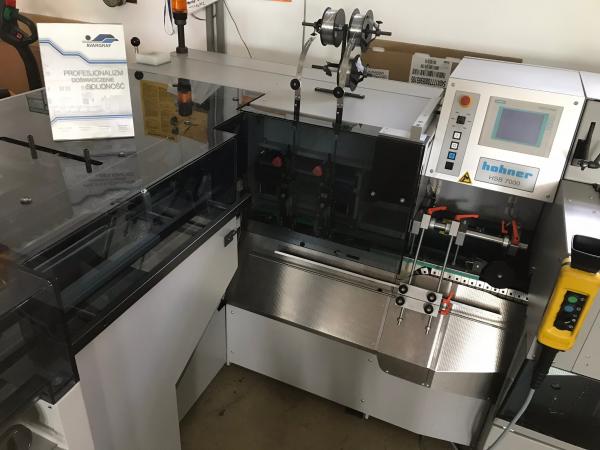

Podstawowa sekcja HSB 7000, zawiera:

zespół zszywający SU
ekran dotykowy, system kontroli i sterowania MPC, maksymalnie 4 centralnie przestawne
głowice do dowolnego rodzaju zszywania;

trójnóż T3
Bez narzędziowa regulacja formatu, koncepcja cięcia nożycowego, system pasów transportujących,
centralne smarowanie, osłony bezpieczeństwa, komplet noży wraz z trójnożem;

system sterujący PLC
sterowanie, diagnostyka i nadzór procesami pracy linii na każdym etapie produkcji;

wyposażenie elektryczne 3N 400 V, 50/60 Hz.

1 nakładacz okładek CF1
Bez narzędziowa regulacja formatu po stronie obsługi;
regulacje: wszystkich ograniczników formatowych, całego stosu, równoległości bigu oraz
zbigowania wewnętrznego na zewnętrzne i odwrotnie, grubości bigu;
kontrola na każdym etapie;

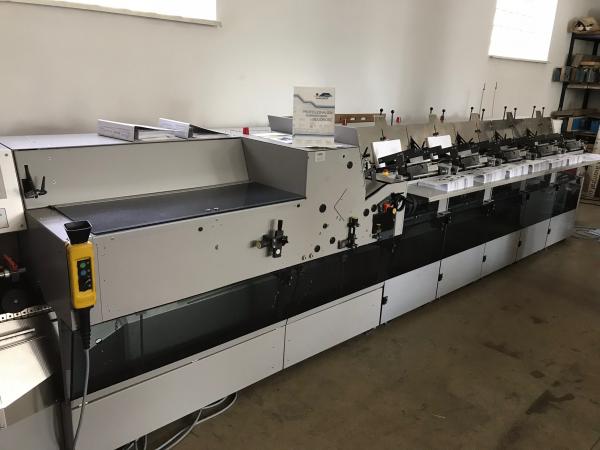

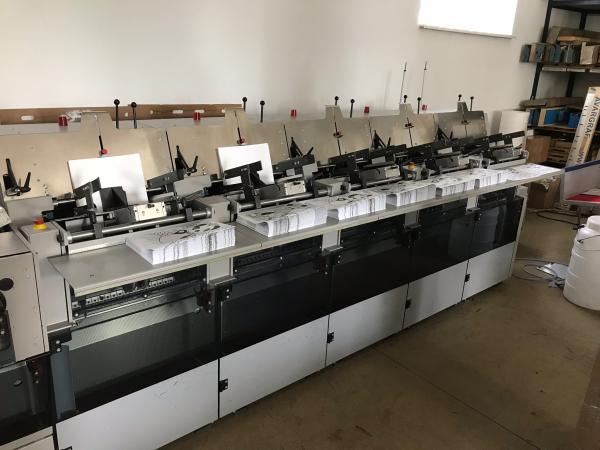

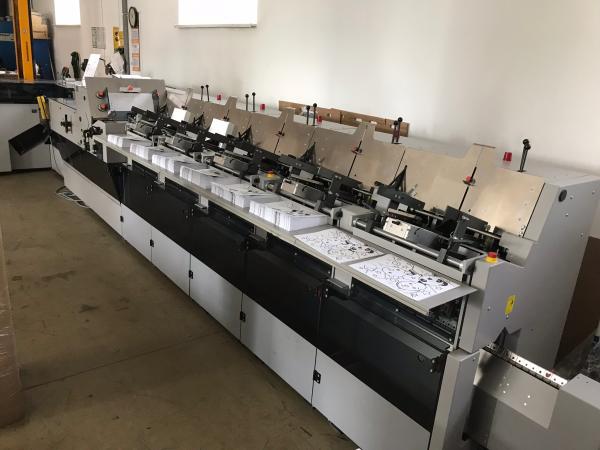

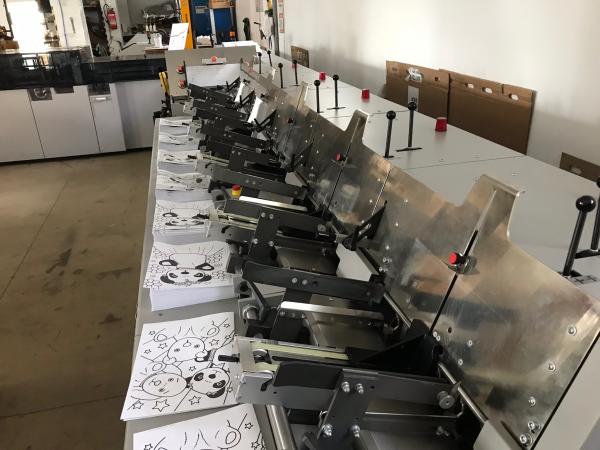

5 pionowych samonakładaczy sfalcowanych arkuszy VF1
zasada pionowego nakładania;
bez narzędziowa regulacja formatu;
kontrola brakującego arkusza;
szybka zmiana między przednim i tylnym ustawieniem łapek, osłony bezpieczeństwa;
1 wykładanie strumieniowe SD1 ok. 1 m
płynny przesuw, wykładanie pakietów;
2 głowice szyjące klamrą płaską Universal 52/8
2 kompresory

Bardzo dobry stan techniczyny - zapraszamy na próby
Lokalizacja: Warszawa
