Linia do oprawy zeszytowej HOHNER HSB 7000 (2007) JS072119

Numer ref.: JS072119

Rok produkcji: 2007

Używana linia do oprawy zeszytowej HSB 7000 firmy Hohner Maschinenbau GmbH

Bardzo mały przebieg - maszyna gotowa do prezentacji/oględzin

Opis:

Zautomatyzowana linia zszywająca do wydajnej obróbki sfalcowanych arkuszy, także w przypadku małych i średnich nakładów.
Kompaktowe wymiary i elektroniczna kontrola na każdym etapie produkcyjnym umożliwiająca obsługę jednoosobową.
Szybka, całkowicie beznarzędziowa regulacja umożliwiająca zmianę formatów w ciągu kilku minut.
Obcinanie z trzech stron, nie pozostawia zarysowań na brzegach broszury.
W przypadku zastosowania zestawów do szycia oczkowego, następuje perfekcyjne zszywanie oczkowe bez przesuwania zszywek.
Wykładanie strumieniowe z odznaczaniem.

Sterowanie SPS:
licznik z odznaczaniem wartości zadanej,
płynna regulacja prędkości,
tryb zszywania uruchamiany za pomocą przycisku, bez konieczności włączania całej maszyny,
kontrola brakującej składki z wyrzucaniem niekompletnych egzemplarzy bez ich zszywania i obcinania,
synchroniczny bieg łańcucha transportowego,
odłączanie i załączanie zasilania w poszczególnych samonakładaczach.

Konfiguracja:

Ilość stacji: 6 +  stacja okładkowa

Ilość głowic: 2 standardowe w wersji „S”

komplet zapasowych noży do  trójnoża

Parametry techniczne HSB 7000:

• szybkość mechaniczna od 2000 do 7000 broszur/h
• maks. format 380 x 340 mm po obcięciu i 390 x 350 mm przed obcięciem
• min. format 120 x 80 mm po obcięciu i 130 x 105 mm przed obcięciem
• maks. grubość szycia 4 mm (pojedynczy użytek)
• maks. grubość cięcia 8 mm
• głowice szyjące – do 4 głowic Hohner Universal 52/8
• maks. długość stosu nakładania ok. 250 mm
• maks liczba samonakładaczy 8 + stacja okładkowa
• zasilanie 3N 400 V, 50/60 Hz, maks. 20 A

Linia składa się z następujących sekcji:

Podstawowa sekcja HSB 7000, zawiera:

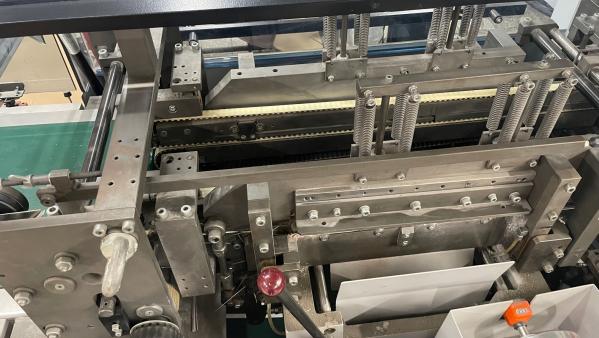

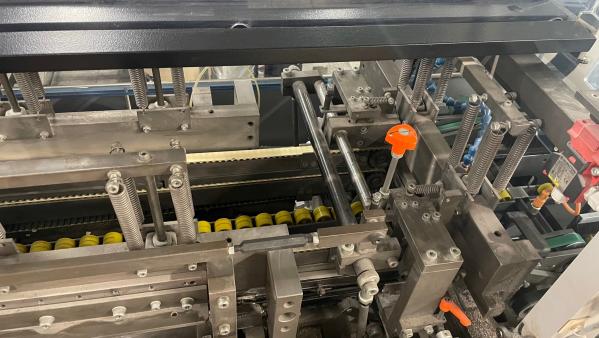

zespół zszywający SU

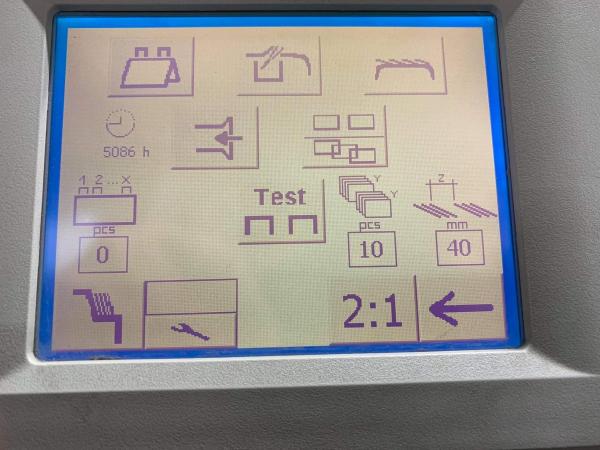

ekran dotykowy, system kontroli i sterowania MPC, maksymalnie 4 centralnie przestawne
głowice do dowolnego rodzaju zszywania;

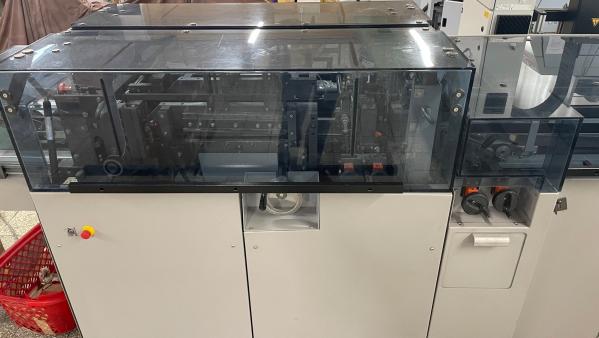

trójnóż T3
Bez narzędziowa regulacja formatu, koncepcja cięcia nożycowego, system pasów transportujących,
centralne smarowanie, osłony bezpieczeństwa, komplet noży wraz z trójnożem;

system sterujący PLC
sterowanie, diagnostyka i nadzór procesami pracy linii na każdym etapie produkcji;

wyposażenie elektryczne 3N 400 V, 50/60 Hz.

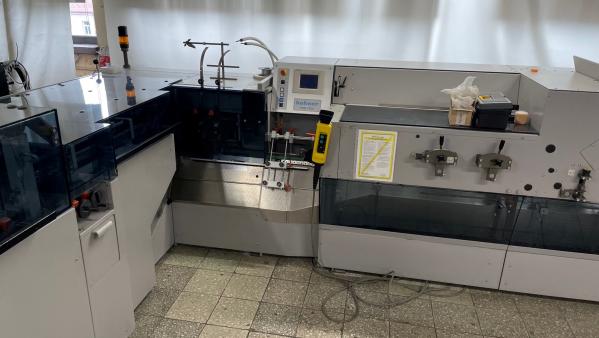

1 nakładacz okładek CF1
Bez narzędziowa regulacja formatu po stronie obsługi;
regulacje: wszystkich ograniczników formatowych, całego stosu, równoległości bigu oraz
zbigowania wewnętrznego na zewnętrzne i odwrotnie, grubości bigu;
kontrola na każdym etapie;

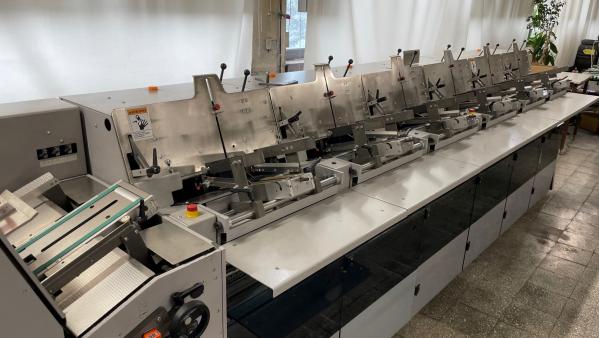

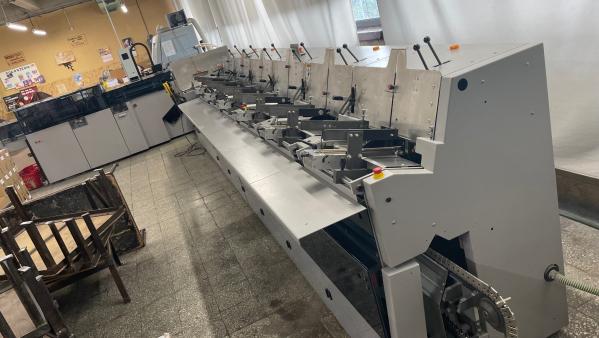

6 pionowych samonakładaczy sfalcowanych arkuszy VF1
zasada pionowego nakładania;
bez narzędziowa regulacja formatu;
kontrola brakującego arkusza;
szybka zmiana między przednim i tylnym ustawieniem łapek, osłony bezpieczeństwa;

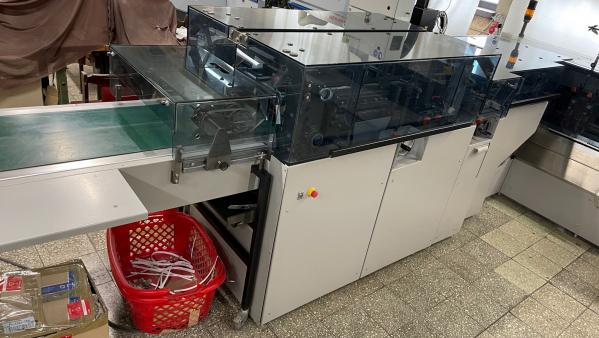

1 wykładanie strumieniowe SD1 ok. 1 m
płynny przesuw, wykładanie pakietów;
2 głowice szyjące klamrą płaską Universal 52/8
2 kompresory

Bardzo mały przebieg maszyny.

Maszyna gotowa do prezentacji/oględzin.
