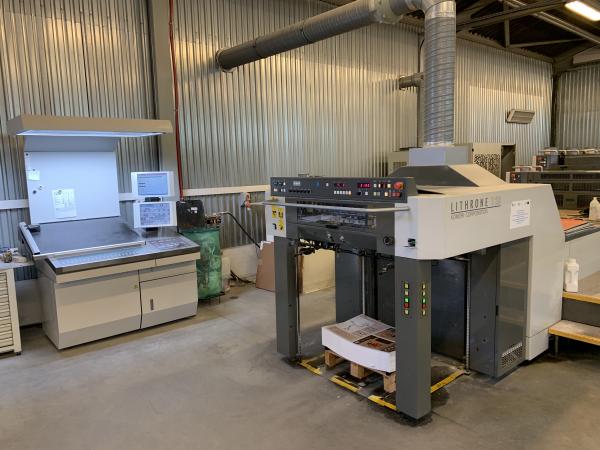

KOMORI LITHRONE LS-529 (2008) JS101915

Numer ref.: JS101915

Rok produkcji: 2008

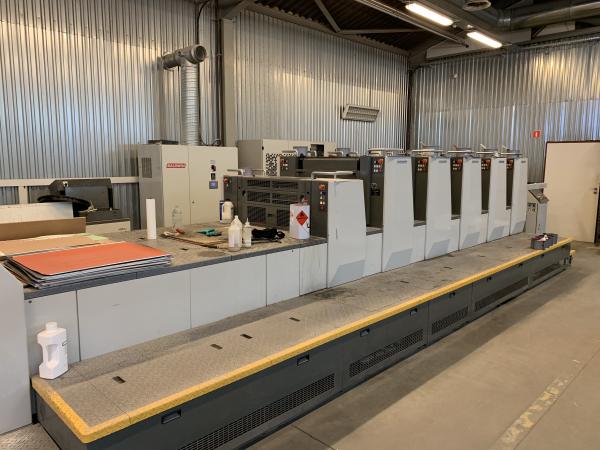

Pięciokolorowa  offsetowa maszyna arkuszowa KOMORI LITHRONE LS-529 z wieżą lakierująca



Podstawowe dane techniczne:



Max. format arkusza                                                            530 x 750 mm

Max. powierzchnia zadruku                                                   520 x 740 mm

Min. format arkusza                                                             200 x 280 mm

Zakres grubości podłoża drukowego                                       0,04 – 0,8 mm

Maksymalna prędkość drukowania                                         16 000 arkuszy/h

         (w zależności od stosowanych podłoży,

          materiałów, warunków panujących w drukarni

          oraz charakteru pracy)

Minimalna prędkość drukowania                                             3.000 arkuszy/h

Wymiary

         Szerokość                                                                 3.130 mm

         Wysokość                                           1.770 mm (z otwartymi osłonami:1.943)

         Długość                                                                   11 150 mm





Wyposażenie podstawowe:



Komori Lithrone L-529



Systemy sterowania i kontroli



  • System zdalnego sterowania jakością PQC-S (Print Quality Control-System)
    • Zdalne sterowanie nafarbianiem
    • Zdalne sterowanie nawilżaniem
    • Zdalne sterowanie registrami
      • Wzdłużnym(+/- 3 mm)
      • Poprzecznym (+/- 1 mm)
      • Po skosie ( +/- 0,15 mm) na cylindrze transferowym
    • System automatycznej kontroli koloru w pętli zamkniętej w tym:

- skaner X-Rite EasyTrax

- oprogramowanie Printflow DIPS (DIGITAL INK PRESET SYSTEM)

  • System monitorowania maszyny KMS 4 (Komori Management System)
  • Sterowany komputerowo system szybkiego narządu Komori KHS AI, w tym:
  • Funkcja nafarbiania i odfarbiania
  • Funkcja samouczenia się
  • Preseting registrów
  • Funkcja startu na wysokich prędkościach
  • Dotykowe monitory sterujące



Systemy automatyzacji procesów produkcyjnych



  • Automatyczne mycie cylindrów pośrednich/IMPACT/
  • Automatyczne mycie cylindrów dociskowych /IMPACT/
  • Automatyczne mycie zespołu farbowego  (twin nozzle for solvent and water)
  • Preset grubości drukowanego podłoża ustawiany z pulpitu
  • Preset formatu
  • Funkcja smart sequence (programowanie sekwencji automatycznych operacji)
  • Zdalna regulacja mierzycy
  • System Semi-APC półautomatyczna zmiana płyty

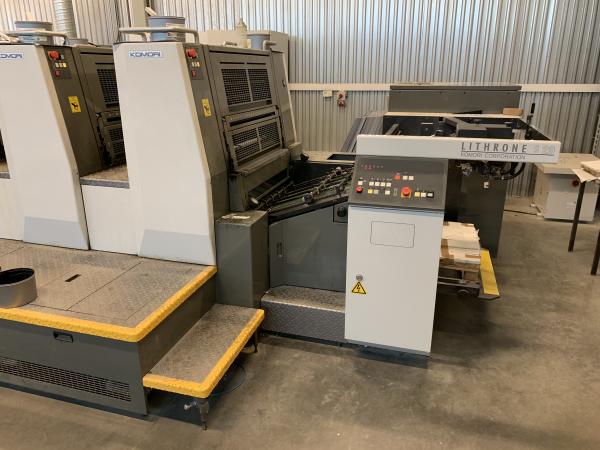

Samonakładak



  • Samonakładak strumieniowy z wysokością stosu 900 mm
  • Głowica samonakładaka wyposażona w ssawki podnoszące (2x)         i przekazujące (2x)
  • Nadmuch dejonizujący w stopce samonakładaka
  • Nadmuchy boczne
  • Wyposażenie do kartonu
  • Stół nośny stosu przystosowany do ręcznego przygotowania stosu
  • Stół spływowy z dwiema taśmami ssącymi
  • Pneumatyczna marka boczna
  • Elektroniczna kontrola mierzycy
  • Elektroniczna kontrola dojścia do marek
  • Regulacja skośna listwą marek
  • Optoelektroniczna kontrola strumienia odstawiająca tłoki
  • Ultradźwiękowa kontrola podwójnych arkuszy (ULTRASONIC)





Zespoły drukujące



  • Cylindry dociskowe o podwójnej średnicy
  • Cylindry transferowe o podwójnej średnicy
  • Cylinder formowy termicznie powleczony powłoką nierdzewną
  • Cylinder pośredni termicznie powleczony powłoką nierdzewną
  • Chromowany cylinder dociskowy
  • Cylinder pośredni przystosowany do mocowania obciągów listwowanych
  • Diamentowe wkładki łapek przekazujących
  • Ustawienie cylindrów na ,,godzinę siódmą”
  • Możliwość wysprzęglania napędu 1 i 5 zespołu farbowego





Zespół farbowy



  • Precyzyjna regulacja podawania farby (500 kroków otwarcia śruby kałamarza)
  • Zespół farbowy wyposażony w 19 wałków w tym 4 wałki nadające o różnych średnicach
  • Chłodzenie rozcieraczy farbowych
  • Antymurzeniowe oscylacyjne wałki nadające D i B na każdym zespole
  • Osobny napęd przybieraczy
  • Justowanie czasu pracy duktora
  • Zdalne sterowanie strefami farbowymi z pulpitu PQC-S





Zespół nawilżający KOMORIMATIC



  • Nawilżanie ciągłe, doskonale sprawdza się w druku z alkoholem jak i w druku bezalkoholowym
  • Oscylacyjny wałek wyrównujący nad wałkiem nadającym zapobiega szablonowniu i tworzeniu niekorzystnych pasów
  • Redukcja prędkości obwodowej wałka nadającego w stosunku do cylindra płytowego w sposób ciągły czyści formę drukową na wszelkiego rodzaju zabrudzeń
  • Czujnik poziomu roztworu
  • Pneumatyczne dostawianie i odstawianie wałka nadającego z pulpitu sterującego





Wykładanie:



  • Wysokie wykładanie z wysokością stosu 900 mm
  • Wygładzanie arkuszy (decurler)
  • Belka dejonizująca
  • Automatyczne smarowanie łańcuchów wykładania
  • Licznik produkcji
  • Pobieranie próbnego arkusza wspierana mechanicznie
  • Urządzenie prószące WEKO lub Grafix
    • automatyczna kompensacja prędkości druku
    • automatyczna kompensacja formatu
    • kontrola poziomu proszku w zbiorniku
  • Przystawianie i odstawianie wałków wodnych
  • Przystawianie i odstawianie wałków farbowych



Wieża lakierująca Typ V.



  • Wieża lakierująca typ V
    • Przystosowana do lakierów wodnych i UV
    • Zdalne ustawienie registrów
      • Poprzecznego
      • Podłużnego
      • Ukośnego (ustawiany na cylindrze transferowym)
    • Zdalne ustawienie grubości papieru
    • Wydłużone wykładanie: 2 000 mm
    • Specjalne łapki – bezcieniowe (przygotowane do późniejszego montażu suszarek UV)
    • Przystosowana do beznarzędziowgo mocowania obciągów gumowych i form fotopolimerowych
  • System rakla komorowego TRESU
  • Wałek Anilox



Wyposażenie dodatkowe

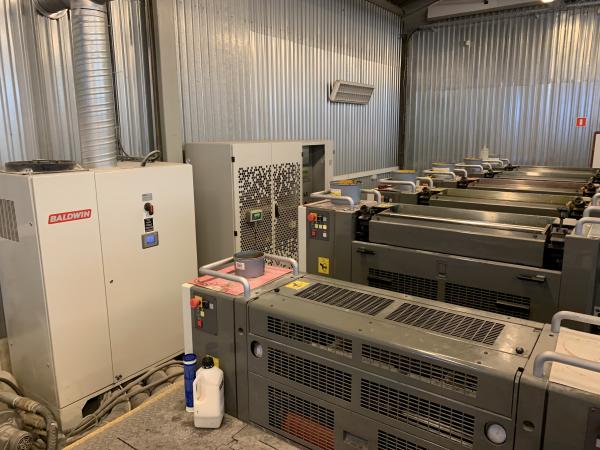

System chłodzenia, dozowania i cyrkulacji roztworu nawilżającego

Oraz chłodzenia rozcieraczy farbowych

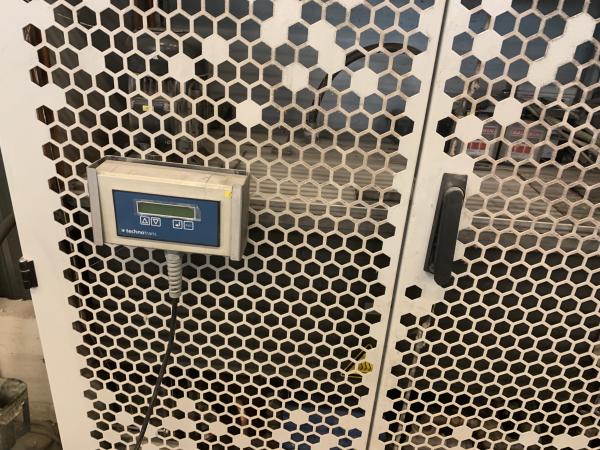

Technotrans Alpha.c 120L-5 Combicontrol 2.5, aquados.a 5

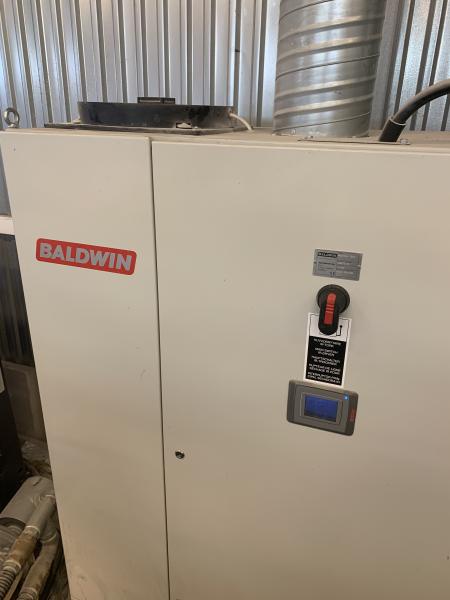

lub Baldwin



Suszarka do farb i lakierów dyspersyjnych (IR, gorące powietrze, nóż powietrzny)

Baldwin IVT GraphiSet 4



Urządzenie do pobierania,  cyrkulacji lakieru i mycia zespołu lakierującego

Technotrans alpha V
