Nr. ref.: AG101125
Rok produkcji: 2003

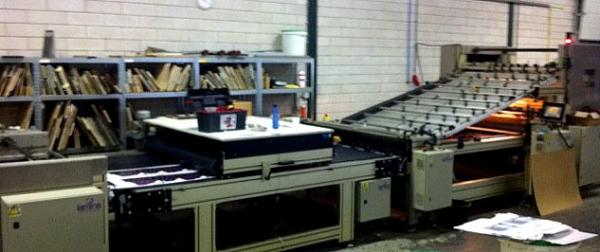

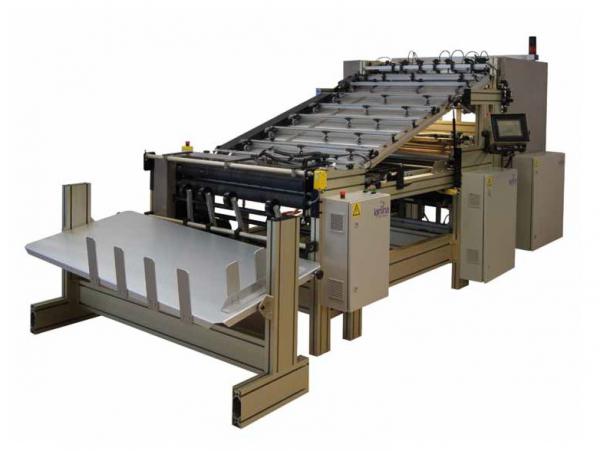

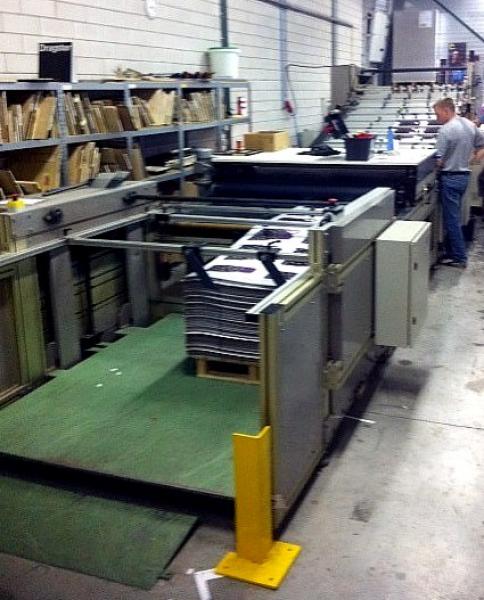

Ten model maszyny do kaszerowania przeznaczony jest do następującego sposobu kaszerowania:
arkusz – do – arkusza papieru i tektura – do – tektury litej lub falistej.
Maszyna charakteryzuje się budową modułową i zbudowana jest na sztywnej konstrukcji ramowej, wykonanej z anodyzowanych profili aluminiowych, stanowiącej o bardzo dużej wytrzymałości maszyny, która może służyć właścicielowi przez bardzo wiele lat.
Ustawienia i zmiany parametrów wykonuje się bardzo szybko i łatwo, bez konieczności
używania narzędzi. Kombinacja sterowania mechanicznego i z pomocą fotokomórki,
daje w rezultacie dokładność pasowania poniżej +/- 0,5 mm, pod warunkiem zastosowania odpowiedniego papieru i przy zachowaniu określonych warunków.
Typ 1416 FA wyposażony jest w następujące podzespoły:
Automatyczny podajnik podłoża z ciągłym podawaniem arkuszy:
Służy do podawania arkuszy podłoża. Ssawki pobierają wierzchni arkusz ze stosu
i transportują go do podzespołu precyzyjnie nanoszącego klej.
Podajnik zaprojektowany dla materiałów od 250 g/m2 i o grubości od 0,6 mm do 10mm.
Automatyczy podajnik górnych arkuszy:
Ssawki pobierają wierzchni arkusz ze stosu i układają go na transporterze górnych arkuszy.
Podajnik zaprojektowany jest do podawania materiałów od 130-450 g/m2.
Precyzyjna instalacja nanoszenia kleju:
Instalacja do precyzyjnego nanoszenia kleju zimnego PVA na górną powierzchnię podłoża wyposażona jest w automatyczny system rozprowadzania kleju , z bezpośrednim połączeniem ze zbiornikiem kleju.
Grubość warstwy kleju jest regulowana automatycznie i nie zależy od
grubości arkusza ( kartonu). Podczas postoju, prędkość wałków zredukowana zostaje
do niskiej prędkości ruchu jałowego. Możliwość odchylania w pionie instalacji górnych
i dolnych transporterów arkuszy, pozwala na łatwy dostęp do precyzyjnej instalacji nanoszenia kleju, tj. ułatwia jej czyszczenie z zabrudzeń klejem.
Stacja kaszerowania:
W automatycznym podzespole kaszerującym, górny i dolny arkusz sterowany jest
automatycznie przez system pasowania.
Kaszerowane arkusze , pasowane są w sposób automatyczny wzdłuż krawędzi
prowadzącej te arkusze oraz od strony operatora, dając w rezultacie dokładność na poziomie poniżej +/- 0,5mm. Fotokomórki mają za zadanie nie dopuścić do procesu kaszerowania, jeśli arkusze nie zostały prawidłowo spasowane.
Stacja docisku:
Urządzenie składa się z systemu regulowanych rolek dociskowych, zapewniających
doskonałej jakości kaszerowanie.
Instalacja sterowania PLC:
System sterowania PLC Laminy składa się z następujących elementów:
monitora ekranu dotykowego, stałego wyświetlacza statusu wykonywanych operacji,
wyświetlacza procedur ustawiania poszczególnych funkcji/operacji maszyny,
aktywacji sterowanych funkcji maszyny oraz ekranu diagnostyki urządzenia
z alarmem wizualnym.
Sztaplarka.
Do automatycznego zbierania w stos gotowych produktów. Pozwala uzyskać wyższe stosy do załadunku, a przez to zaoszczędzić na kosztach robocizny.
Parametry techniczne:
Max. wymiar arkusza:
szerokość: 1400 mm
długość: 1600 mm
Min.wymiar arkusza:
szerokość: 200 mm
długość: 350 mm
Górny arkusz: 130 – 450 gm/m2;
Dolny arkusz: od 250 g/m2
grubość: 0,6 – 10 mm
Klej: PVA lub polecany
Wysokość stosu na podawaniu:
dolny: 800 mm
górny: 500 mm
Dokładność pasowania *: < +/- 0,5 mm
Prędkość pracy*: do 3 000 ark./godz.
Całkowita moc zainstalowana: 4,0 kW
Zasilanie: 400V, 3 fazy, uziemienie, 50/60Hz
Zasilanie w powietrze:6 barów; 80 psi
Około 500 lpm bez oleju i wody
* Dokładność pasowania zależy od właściwości używanego materiału i panujących warunków pracy. Prędkość pracy zależy też od kaszerowanego formatu.
Cena: netto ex-works Szwecja – 73 000 EUR
Cena zawiera sprzęt oferowany w opcji, tj. sztaplarkę i stacje dociskową.
