Składarko – sklejarka do pudełek liniowych oraz z dnem automatycznym APR Solutions BOX PLUS 2

Składarko – sklejarka BOX PLUS 2  opracowana w celu składania i sklejania pudełek liniowych oraz z dnem automatycznym a także mająca wiele innych dodatkowych zastosowań.

Maszyna nowej konstrukcji, opracowana w celu realizacji:

  • Pudełek klejonych liniowo
  • Pudełek z dnem automatycznym tzw. crash-lock

Z wyposażeniem opcjonalnym do produkcji:

  • Teczek prostych z jedną lub dwiema kieszeniami (Tipper Plate)
  • Kopert oraz teczek z przegródkami i teczek prezentacyjnych z wewnętrznymi kieszeniami na dokumenty (Tipper Plate)
  • Kopert na płyty DVD z jedną lub dwiema kieszeniami (Tipper Plate)
  • Kopert na dokumentację medyczną oraz kopert o specjalnych formatach (Tipper Plate)
  • Nakładanie taśmy dwustronnej na plakaty, banery, koperty i pudełka na DVD (RAP)



Sterownie maszyną odbywa się za pomocą czytelnego ekranu dotykowego z intuicyjnym i przyjaznym operatorowi interfejsem graficznym.



Dane techniczne



Format maszyny max.:

700 mm

Format maszyny min.:

120 mm

Zakres gramatur:

200 g/m²  – 650 g/m2

Maksymalna prędkość mechaniczna:

150 m/min

Podłączenie elektryczne:

400 V, 3 Ph + N + E 50Hz

Moc podłączenia:

3 kW

Podłączenie pneumatyczne:

6 BAR z podłączeniem z ½ cala

Wymiary maszyny (długość x szerokość x wysokość)

5615 x 1294 x 1590 mm

Ilość dysz klejownika w standardzie:

3

Maksymalna liczba aplikatorów taśmy RAP:

2

Maksymalna liczba aplikatorów taśmy zrywającej RAP STRIP:

1

Możliwość podłączenia opcjonalnego systemu obracania produktu o 90º

Tak

Możliwość zainstalowania systemu zaginania 3D:

Tak



Wyposażenie:



  • Automatyczny podajnik strumieniowy – FEEDER PLUS

o   Pobieranie za pomocą taśm ssących „od dołu” – duża powierzchnia styku taśmy z materiałem ogranicza ryzyko zadrapań materiału

o   5 pasów podających, z czego 3 są z otworami podciśnieniowymi dla systemu ssącego od spodu

o   Urządzenie kontrolujące wielkość szczeliny

  • Zespół niezależnych ruchomych taśm prowadzących
  • 7-calowy panel dotykowy sterujący parametrami pracy maszyny

o   Licznik produktów i prędkości pracy

o   Odliczanie partii produktów poprzez zatrzymanie podawania

  • 1-szy zespół składający

o   3 prowadnice o szerokości 70 mm każda

o   Specjalne narzędzia do składania i do zginania klapek oraz zamykania pudełek

o   Możliwość równoległego zginania 1-go łamu dla gramatur do 400 g/m²

o   Specjalne narzędzia do zaginania pługowego

o   Wzdłużne kołowe urządzenia dociskowe BRUCO z kółkami o regulowanej sile docisku

  • 2-gi zespół składający

o   3 prowadnice o szerokości 70 mm każda

o   Specjalne narzędzia składające do zginania klapek oraz zamykania pudełek

o   Możliwość równoległego zginania 1-go łamu dla gramatur do 400 g/

o   Specjalne narzędzia do zaginania pługowego

o   Wzdłużne kołowe urządzenia dociskowe BRUCO z kółkami o regulowanej sile docisku

  • Zespół nakładania kleju typu hot melt  z 3 głowicami klejowymi z podgrzewanymi wężami

o   Zbiornik do topienia kleju do 4 kg wraz z kontrolą temperatury

o   3 aplikatory kleju (pistolety klejowe) wraz z wyposażeniem

o   Pobór mocy: 5,8 kW

o   Sterowanie funkcjami klejenia ze sterownika składarko-sklejarki

  • Stół Automatycznego Wykładania

o   Samodzielny stół o regulowanej wysokości z taśmą transportową

o   Kontrola zbieranego produktu

o   Bezstopniowa regulacja prędkości

o   Łatwe do regulacji urządzenie dociskowe (do ustawienia nad ścieżkami kleju)

  • System zbierania szufladowego na wykładaniu
  • Przygotowanie pod instalację dodatkowych, opcjonalnych, elementów wyposażenia:

o   Opcja: RAP, aplikator taśmy dwustronnie klejącej

o   Opcja: RAP STRIP, aplikator taśmy zrywającej

o   Opcja: System ruchomej płyty falcującej Tipper Fold Plate

o   Opcja: Systemem obracający produkt o 90°

o   Opcja: System zaginania 3D



Automatyczny podajnik strumieniowy FEEDER PLUS

Feeder PLUS to w pełni automatyczny podajnik, pracujący jak każdy cierny podajnik ciągły, ale połączony z funkcją podajnika ssawkowego. To podajnik nowej generacji, który eliminuje ograniczenia tradycyjnych podajników. Z zastosowaniem systemu ssącego pozwala na pracę z bardzo małymi formatami lub skomplikowanymi wykrojami, ale także z papierami o niskich gramaturach, eliminując ślady zarysowań na delikatnych materiałach, jak np. laminowany mat. System tarcia i ssania są połączone w jednym korpusie, oferując dwa systemy w jednym podajniku, łatwy w użyciu, zawsze gotowy do każdej pracy. Nasza technologia opiera się na zmniejszeniu inwestycji, a czas rozruchu maszyny zapewnia naszym klientom (partnerom) wysoce niezawodną technologię.









Automatyczny podajnik PLUS posiada 5 pasów podających, łatwo przesuwanych dzięki innowacyjnemu systemowi wykorzystującemu bardzo precyzyjne stalowe śruby z gwintem trapezowym oraz prowadnice liniowe, co pozwala na niezależne pozycjonowanie każdego pasa zgodnie z potrzebą chwili, bez żadnych ograniczeń. Pozycjonowanie kontrolowane jest za pomocą numerycznych obrotowych uchwytów (korbek), które pozwalają na dużą precyzję i możliwość uzyskania dokładnego położenia dla każdego rodzaju produktu.  3 z 5 pasów podających posiadają specjalne otwory podciśnieniowe dla systemu ssącego od spodu. System pasowania podawanych produktów można również łatwo regulować dzięki powyżej opisanemu systemowi przesuwania i pozycjonowania, które pozwalają na dużą precyzję i możliwość uzyskania dokładnego położenia dla każdego rodzaju produktu. Podajnik PLUS zawiera również system kontroli szczeliny arkusza sterowany przez PLC maszyny.

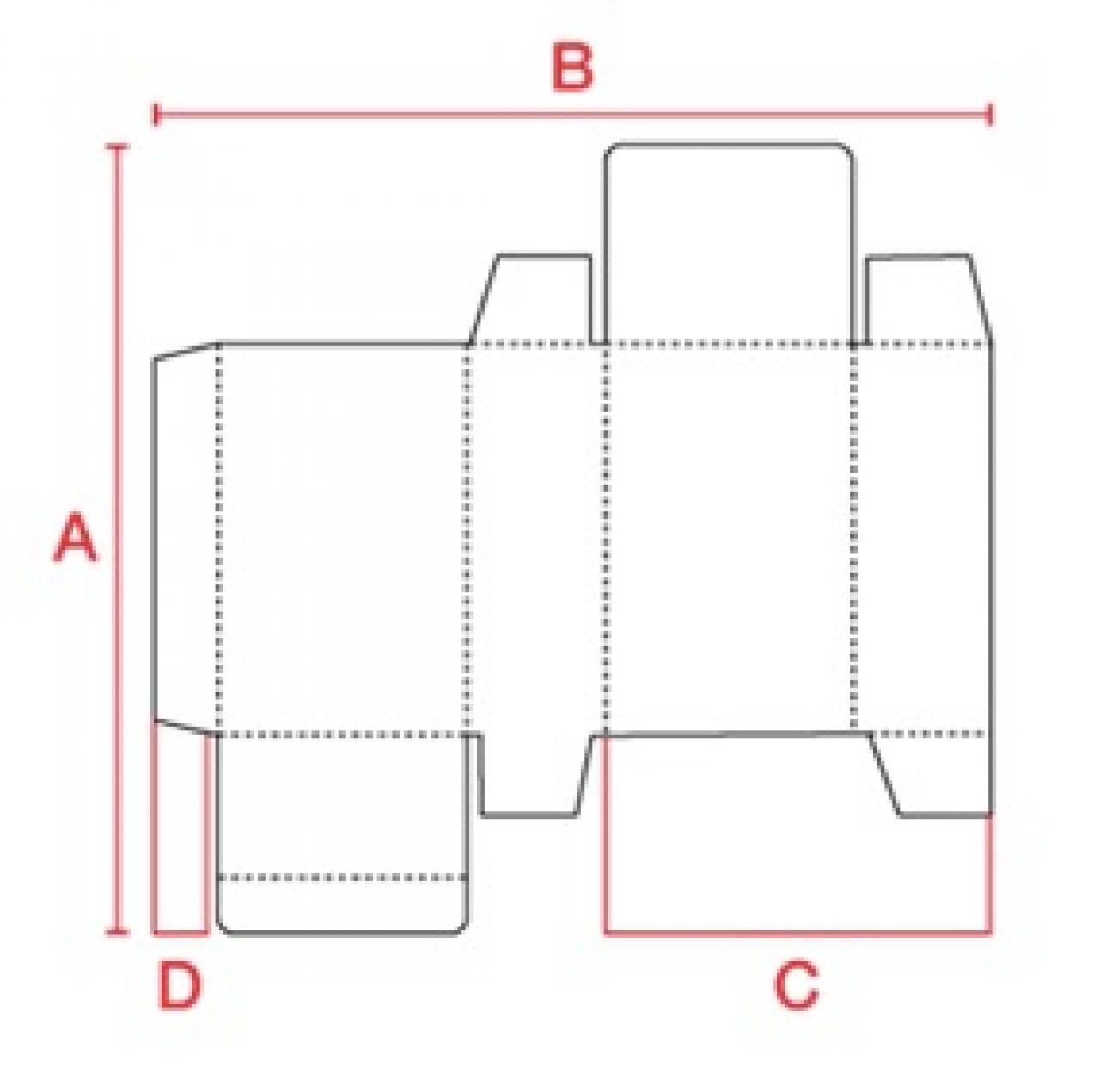

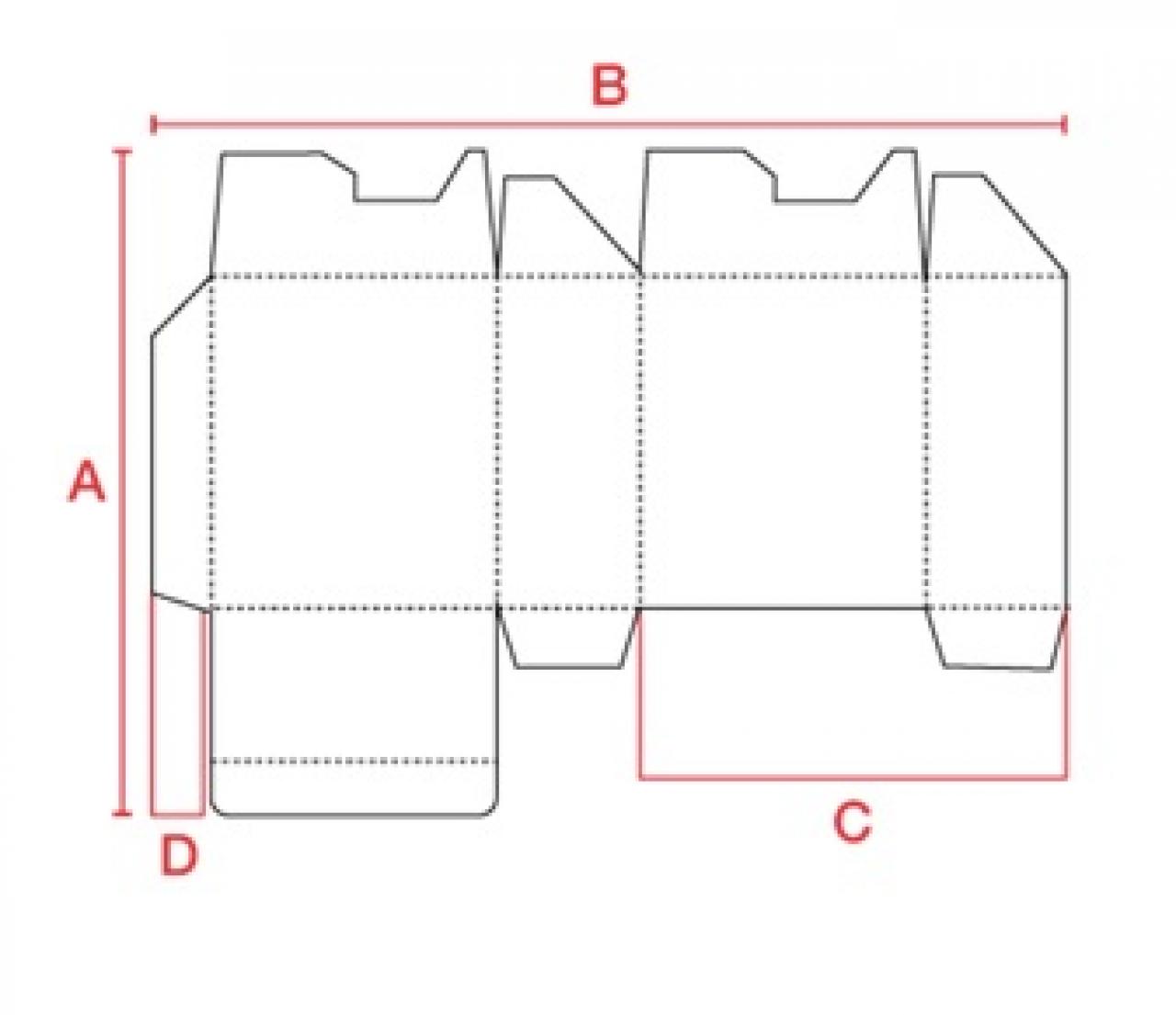

Format i rozmiar pudełek klejonych liniowo oraz z dnem automatycznym typu crash-lock

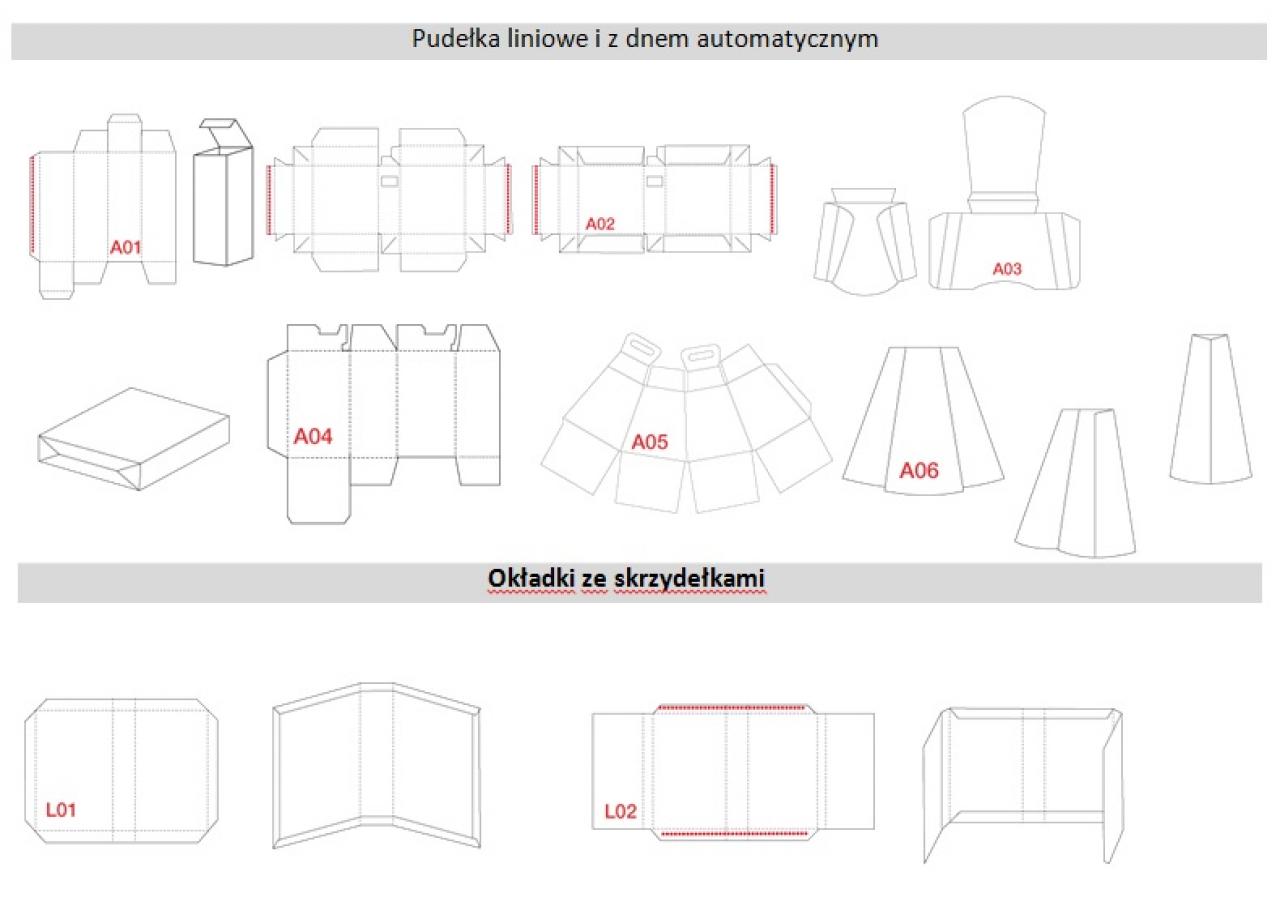

Przykładowe zastosowanie maszyny BOX PLUS 2

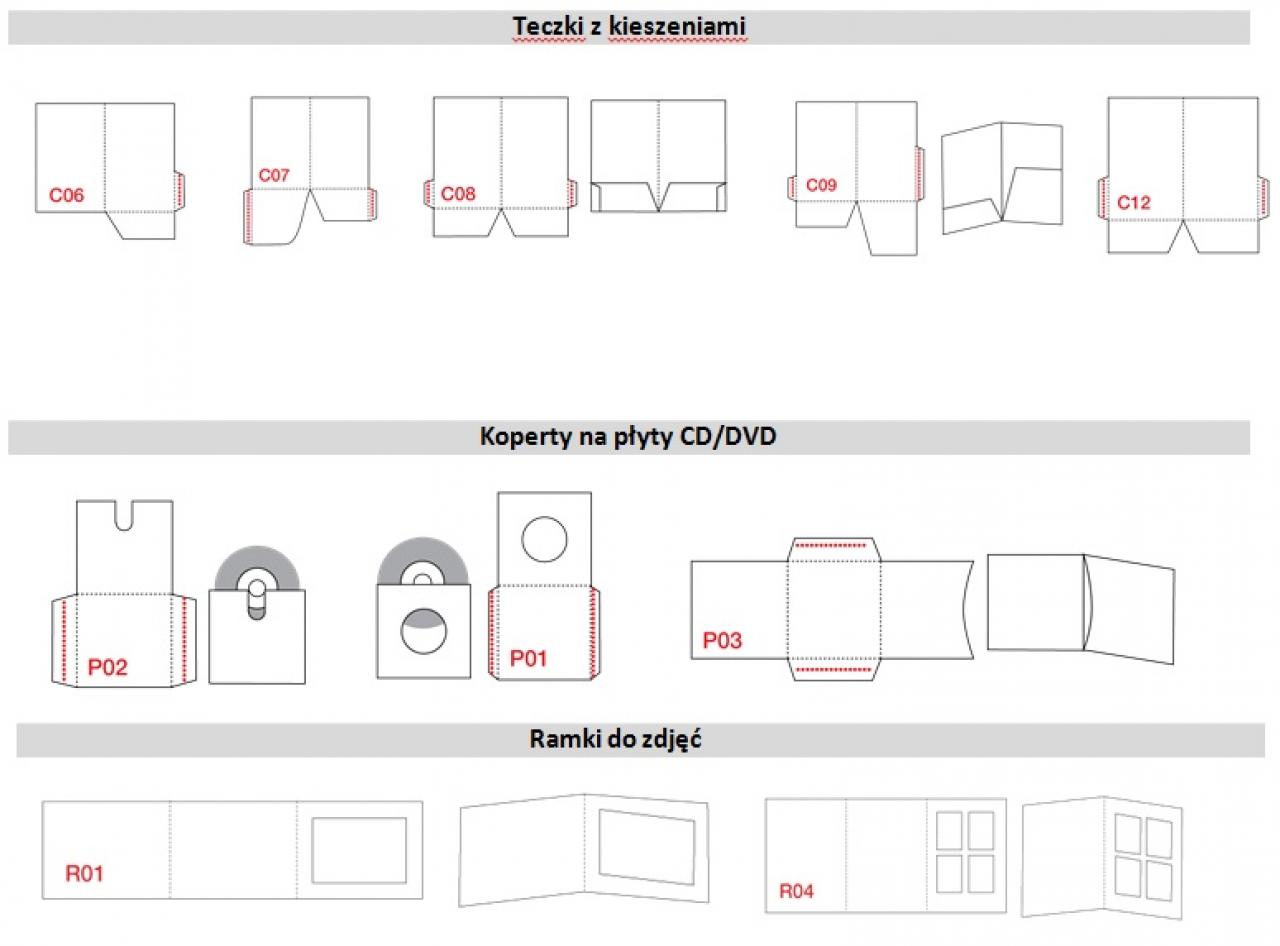

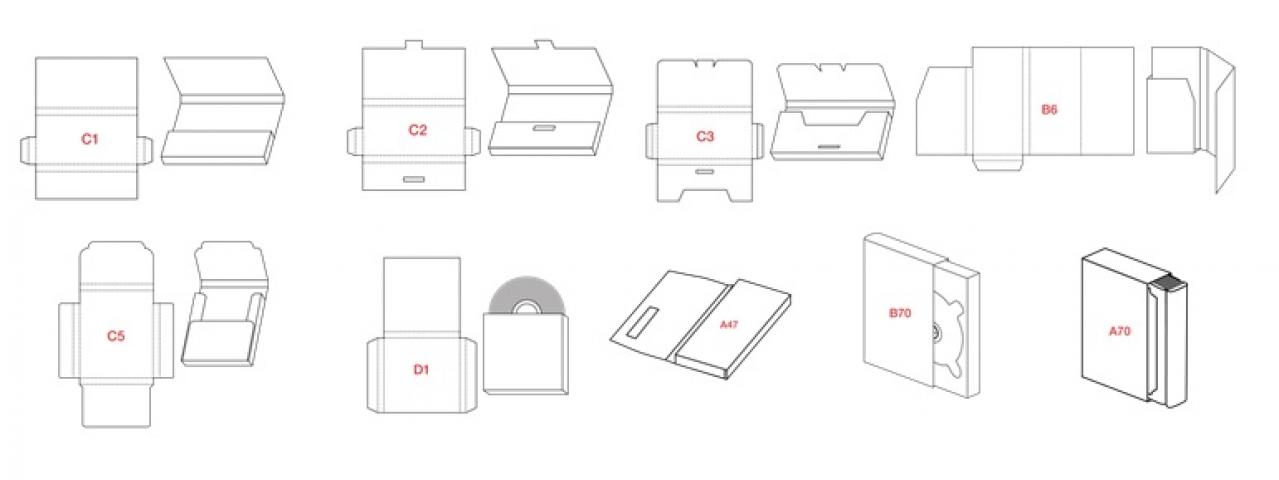

Inne produkty realizowane z BOX PLUS 2

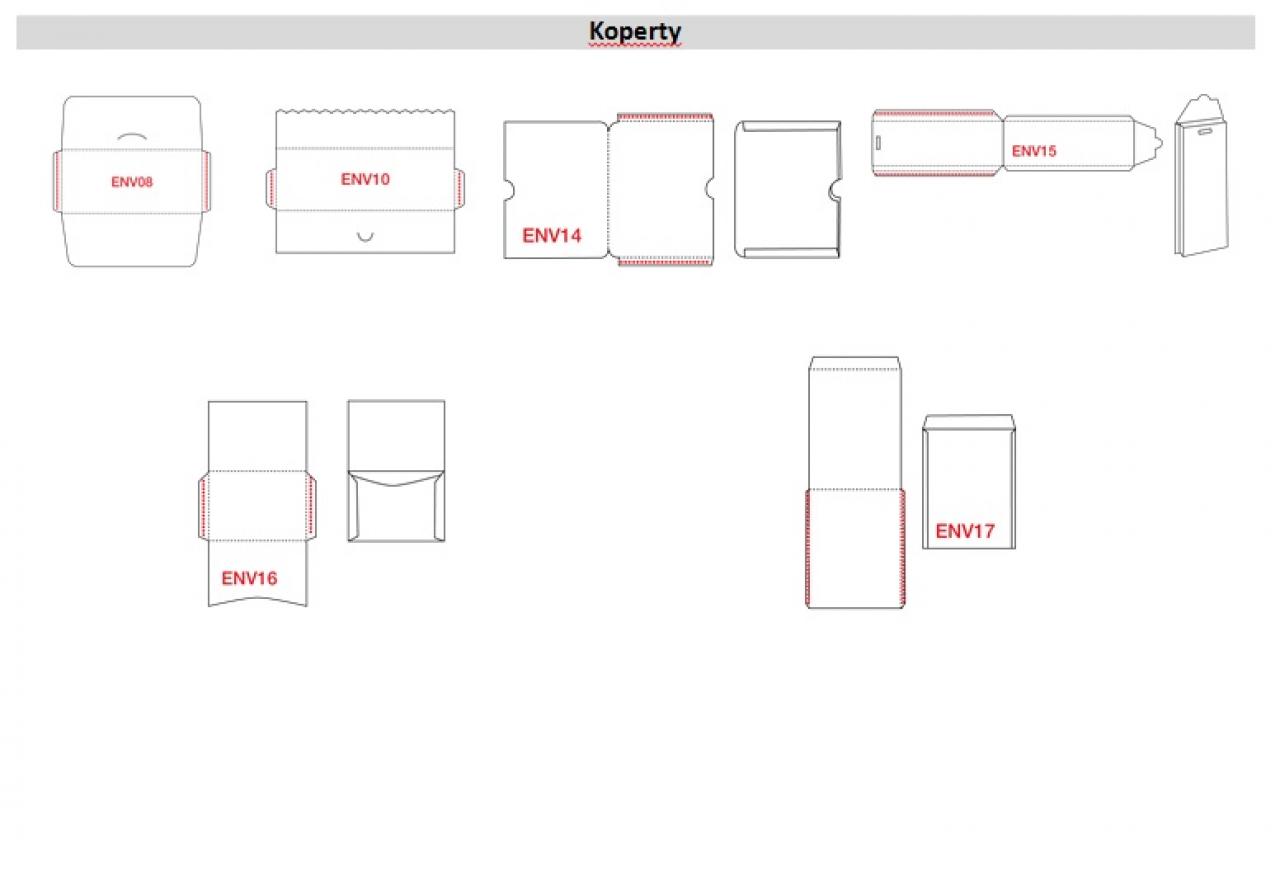

Koperty





System ruchomej płyty falcującej TIPPER FOLD PLATE – opcja



  • Ruchoma i usuwalna płyta przechylna umożlwiające składanie
  • System elektropneumatyczny
  • Płyta z ruchomymi segmentami
  • Płyta regulowana
  • Nadmuch sprężonego powietrza
  • Min. / max długość łamu: 60 mm / 400 mm, gramatura: 200  400 g/m²

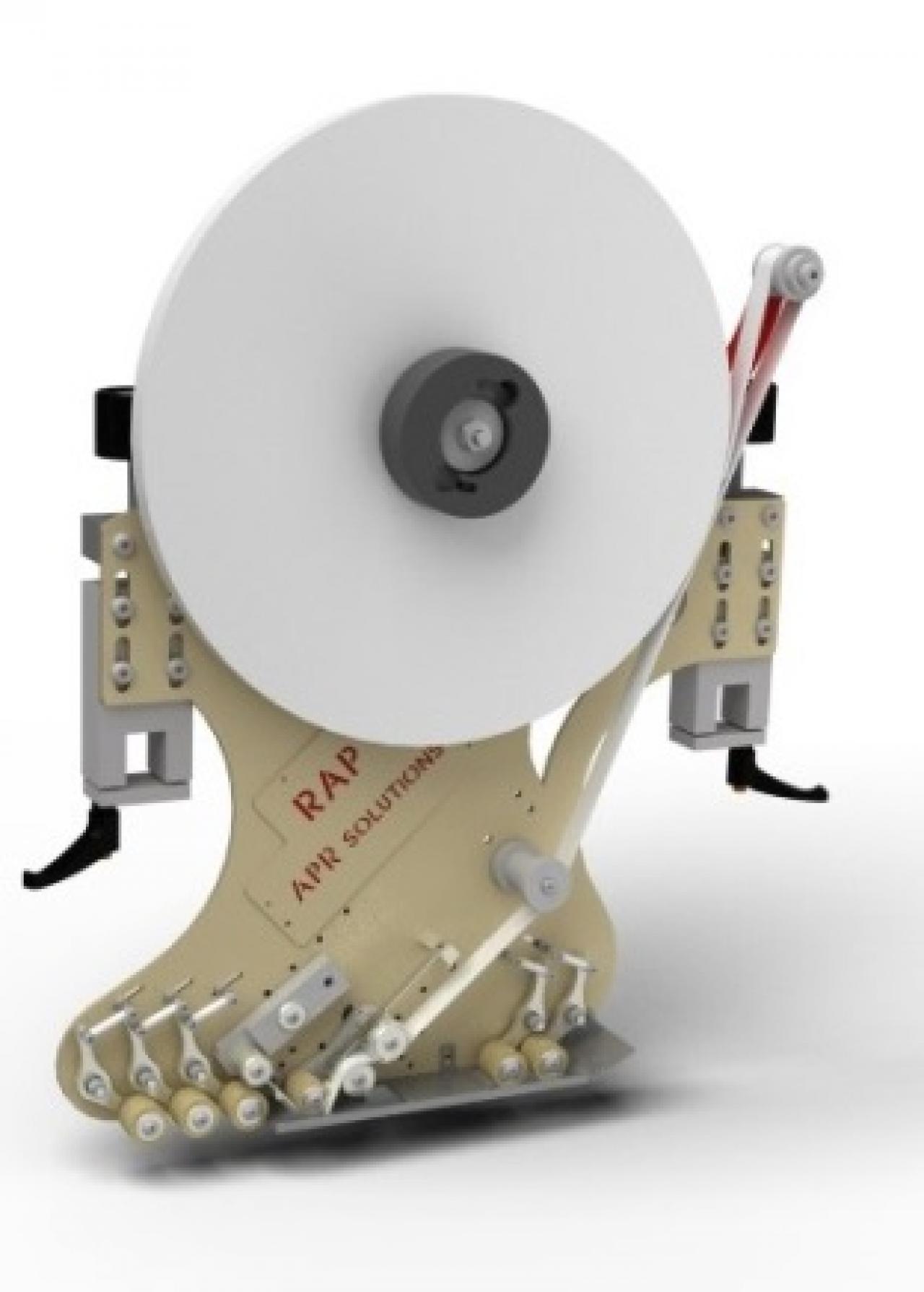

System aplikacji taśm klejących – aplikator RAP - opcja



  • System sterowania aplikacji taśmy dwustronnej poprzez PLC z ekranem dotykowym – wspólny interfejs służący do sterowania maszyną oraz aplikatorami.
  • Możliwość instalacji do 2 aplikatorów.
  • System rolek dociskowych zwiększający szczelność aplikacji taśmy na podłoże.
  • Regulator milimetrowy wysokości aplikatora RAP.



Dane techniczne aplikatora RAP25



Minimalna szerokość taśmy:

9 mm

Maksymalna szerokość taśmy:

25 mm (opcja: 50, 100 mm)

Średnica wewnętrzna rolki

76 mm

Średnica zewnętrzna rolki:

480 mm

Ilość nałożeń:

1  do 10 w linii

Maksymalna długość taśmy, która może być nakładana:

999 mm

Minimalna długość taśmy, która może być nakładana:

35 mm

Minimalna odległość między jednym a drugim nakładaniem linearnym:

25 mm

Minimalna odległość między taśmą a marginesem:

5 mm

Margines błędu:

± 1 mm

Zasilanie:

elektropneumatyczne

Maksymalna wydajność:

zależna od formatu i rodzaju papieru oraz od długości aplikacji







Przykładowe produkty realizowane przy pomocy aplikatora RAP







System aplikacji taśmy zrywającej – aplikator RAP STRIP - opcja



  • System sterowania aplikacji taśmy dwustronnej poprzez PLC z ekranem dotykowy.

o   Wspólny interfejs służący do sterowania maszyną oraz aplikatorami.

  • Możliwość instalacji od 1 do 2 aplikatorów.
  • System rolek dociskowych zwiększający szczelność aplikacji taśmy na podłoże.
  • Regulator milimetrowy wysokości aplikatora RAP.
  • System rozwijający taśmy do pracy z dużymi szpulami.



Dane techniczne aplikatora RAP STRIP



Minimalna szerokość taśmy:

3 mm

Maksymalna szerokość taśmy:

6 mm

Prędkość mechaniczna max.

100 m/min.

Ilość aplikacji:

1  do 5

Minimalna odległość między taśmą a marginesem:

5 mm

Margines błędu:

± 1 mm

Zasilanie:

elektropneumatyczne

Maksymalna wydajność:

zależna od formatu i rodzaju papieru oraz od długości aplikacji









Przekładowe zastosowanie aplikatora RAP STRIP

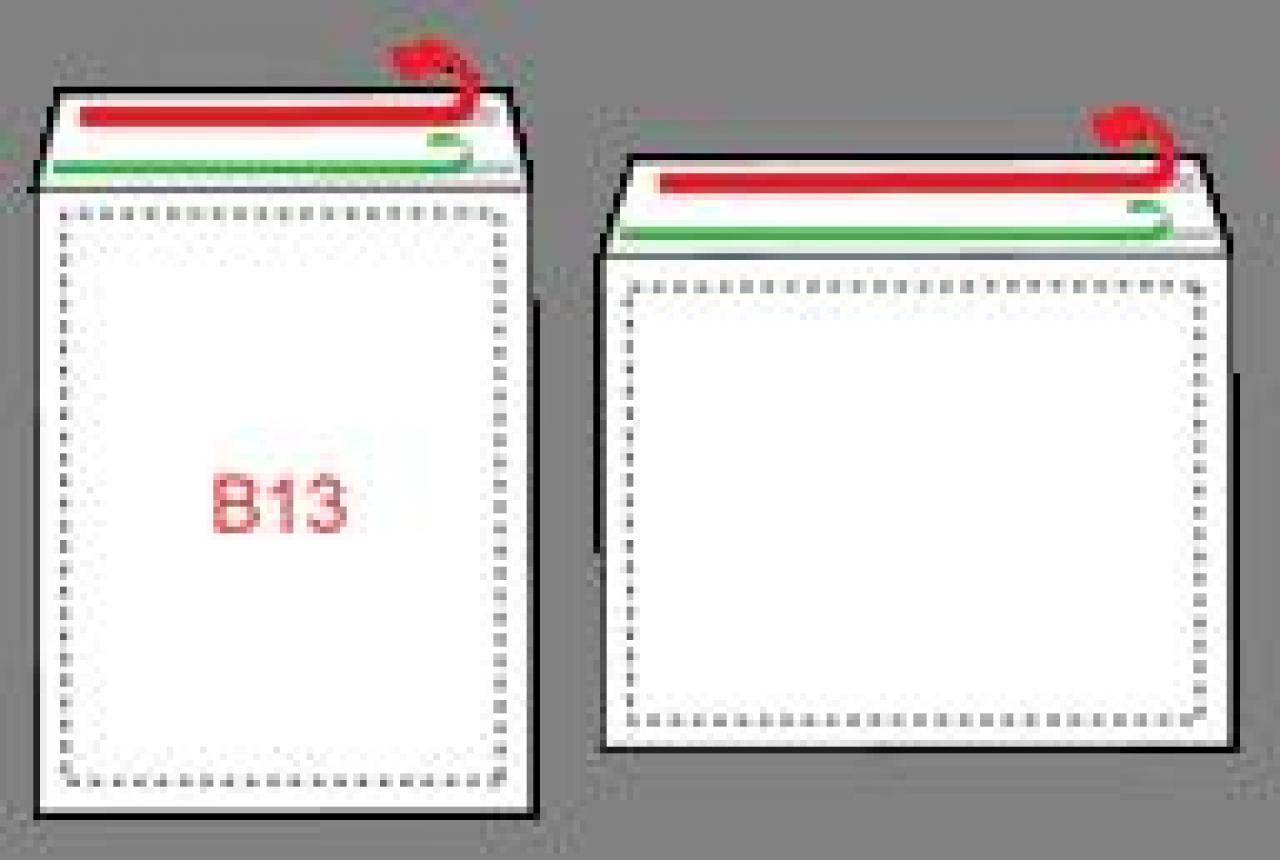

Koperty kurierskie DHL / TNT / DPD





System obracania użytków o 90˚ - opcja



  • Specjalny system obracania użytków dzięki któremu istnieje możliwość aplikowania taśmy klejącej lub ścieżek klejowych pod kątem 90 stopni do ścieżek nałożonych na pierwszym zespole.
  • Wyrównanie do marginesu przed aplikacją taśmy.
  • Format maksymalny wejścia: 700 x 700 mm (pod warunkiem, że klapy boczne nie są większe niż 50 mm, a przekątna produktu nie jest większa niż 650 mm)
  • Format minimalny: 200 x 150 mm
  • Prędkość maksymalna: 100 m/min
  • Zakres gramatur: 200 – 600 g/m²



System zaginania 3D – opcja



  • Specjalny system służący do przekształcania płaskich dwuwymiarowych łamów w trzywymiarowe umożlwiający produkcję „przestrzennych" teczek, kopert etc…

(tj. z grzbietem).

  • Grubość grzbietu: 5 – 25 mm
  • Zakres gramatur: 200 – 400 g/m2
  • Minimalny format „zamkniętego” produktu: 100 x 100 mm
  • Maksymalny format „zamkniętego” produktu: szerokość: 500, długość 600 mm
  • Maksymalna długość sklejonej „kieszeni” 350 mm
  • Maksymalna prędkość mechaniczna: do 5.000 szt. / godz.

(w zależności od rodzaju materiału oraz wymiarów produktu).



Przykładowe zastosowanie
